в) Широкий диапазон рабочих напряжений питания, от 8 до 30 вольт, позволяет использовать извещатели серии ECO1000 в системах пожарной и пожарно-охранной сигнализации.

г) Извещатели серии ECO1000 устанавливаются:

1) в базовые основания Е1000R (база с резистором);

2) в базовые основания Е1000В (база без резистора);

3) в розетки от ДИП через адаптер Е1000А.

д) Релейные базы Е412NL, Е412RL и устройства согласования от SYSTEM SENSOR M412NL, M412RL, M424RL позволяют подключать извещатели серии ECO1000 к ПКП охранно-пожарных сигнализаций с четырехпроводной схемой включения, например, Vista, DSC, Napco, C & K, Veritas.

а) Стабилизация токов встроенного светодиода и выносного оптического сигнализатора, обеспечивает постоянную высокую яркость их свечения во всем диапазоне рабочих напряжений питания.

б) Непосредственное измерение температуры и скорости ее увеличения определяет высокую надежность срабатывания, при отсутствии ложных тревог.

в) Обеспечены простота и удобство включения теста - дистанционно, при передаче кодированного сигнала с с лазерного тестера ЛТ (фото справа) на светодиод датчика, производится его включение и формируется сигнал «Пожар» для проверки системы.

г) Для защиты от пыли извещатели ИП101-23 поставляются с надетыми на них пластмассовыми технологическими крышками

д) Базовые основания защищают извещатели серии ECO1000 от несанкционированного извлечения и обеспечивают надежное крепление в условиях транспортной тряски при их установке на подвижных объектах.

е) Использование печатной платы с экранирующим слоем повысило устойчивость датчика к воздействию внешних электромагнитных помех.

ж) Высокая защита от коррозии обеспечена специальным покрытием и герметизацией отдельных секторов монтажной платы.

з) Имеет сертификаты ССПБ, ГОСТ Р.

1. Практическая схема системы ОПС назначения узлов

Элементами системы являются технические средства охранно-пожарной сигнализации. Обобщенная схема, характеризующая состав системы тревожной сигнализации, изображена на рис.1. Для конкретной системы состав технических средств определяется способом организации охраны, а также потребностями пользователя. В зависимости от вида охраны она может быть организована как автономная или централизованная. Для автономной охраны характерно наличие одного объекта защиты, представляющего собой одно или комплекс помещений, расположенных в пределах одного или нескольких зданий, объединенных общей территорией. Обязательными элементами системы в этом случае являются извещатель, оповещатель и источник их электропитания. На практике связь между извещателем, оповещателем и системой передачи извещений на объекте всегда осуществляется через приемно-контрольный прибор охранно-пожарной сигнализации.

С целью повышения достоверности получаемой информации при организации охраны объекта применяют многорубежные комплексы сигнализации. Каждый из рубежей представляет собой совокупность совместно действующих технических средств обнаружения (извещателей), связанных между собой электрической цепью (шлейфом), позволяющей выдать независимое раздельное извещение о проникновении или попытке проникновения нарушителя в охраняемую зону (или несколько зон, составляющих рубеж). При этом в каждый рубеж сигнализации должны быть включены извещатели, основанные на разных принципах действия. В случае автономной охраны многорубежная система охранной сигнализации может быть организована с помощью многошлейфного прибора, имеющего раздельную индикацию о срабатывании извещателей, включенных в ШС и составляющих рубеж или его выделенную часть.

В технической литературе встречается также термин "контролируемая зона". Обычно это часть охраняемого объекта, контролируемая одним шлейфом охранной сигнализации (для комплексов охранной сигнализации), одним шлейфом пожарной сигнализации (для установок пожарной сигнализации), одним шлейфом охранно-пожарной сигнализации или совокупностью шлейфов охранной и пожарной сигнализации (для комплексов охранно-пожарной сигнализации). В более широком понимании это контролируемый объект (или часть объекта), для которого его состояние может быть однозначно отображено с помощью средств индикации, оповещения, или передано на ПЦН, а также обеспечивается раздельное управление (взятие под охрану, снятие с охраны ручным или автоматическим способом, управление объектовым оборудованием и т.д.).

Рисунок 1- Обобщенная схема системы тревожной сигнализации. 1 - извещатель; 2, 8 - световой и (или) звуковой оповещатель; 3 - установка управления (охранно-пожарный приемно-контрольный прибор); 4, 10 - блок питания; 5 - устройство, управляемое установкой управления; 6 - программируемое входное устройство (шифрустройство); 7 - сигнальный интерфейс (система передачи извещений); 9 - установка управления (пульт централизованного наблюдения)

Хотя каждый проект имеет индивидуальную структуру и свои особенности, есть общая схема построения систем пожарной сигнализации. Cистема пожарной сигнализации содержит следующие важные компоненты:

а) средства обнаружения (извещатели);

б) приемно-контрольные панели (мини-компьютер, контролирующий состояние системы);

в) линейную часть (которая ответственна за передачу сигнала на центральный пульт пожарной службы).

Системы пожарной сигнализации обладают двумя особенностями, которые нужно обязательно обсудить: надежностью и универсальностью. Чтобы электроника стала безотказной, важные узлы обязательно дублируются — системы питания, каналы передачи данных — и способны работать независимо от наличия или отсутствия электричества в сети.

пожарный извещатель датчик охранный

1.5 Описание конструкции системы ОПС

Комплекс ОПС по защите зданий включает в себя:

а) первичные датчики, непосредственно осуществляющие контроль отведённой территории;

б) контроллер (контрольная панель), собирающий и анализирующий показания датчиков, а также управляющий всей охранной системой и вырабатывающий её ответную реакцию на возможные нештатные ситуации;

в) пульт управления (клавиатура), предназначенный для постановки помещения на охрану и снятия с неё.

Существует несколько видов первичных датчиков системы ОПС — в зависимости от конкретной ситуации могут применяться те или иные устройства, а также группы устройств, контролирующих одну и ту же территорию по разным параметрам. Начнём с самых распространённых.

Объёмный инфракрасный датчик движения.

Как следует из названия, устройство контролирует изменение теплового поля помещения. При этом настройка системы и место установки датчика должны учитывать наличие в доме животных. Кошки и небольшие собаки могут игнорироваться на аппаратном или программном уровне, но крупные породы собак, сопоставимые по размерам с вставшим на четвереньки человеком, будут вызывать ложное срабатывание.

Магнитно-контактный датчик.

Устанавливаемый на дверях и окнах, он реагирует на их открывание. Устройство состоит из двух частей: одну из них, оснащённую постоянным магнитом, располагают на подвижном элементе двери или окна. Вторая подключается к соответствующей цепи контроллера и представляет собой запаянный в корпус геркон. Когда обе части датчика совмещены, магнит воздействует на геркон, цепь замкнута. При попытке открыть окно магнит отдаляется от геркона, цепь размыкается, и с контроллера поступает сигнал тревоги. Остаётся добавить, что такие устройства могут быть как накладными, то есть закрепляемыми на дверях и окнах со стороны комнаты, так и встроенными (скрытыми), врезаемыми внутрь подвижной и неподвижной деталей конструкции. В последнем случае доступ к самим элементам датчика и проводке для злоумышленника значительно затрудняется.

Механический размыкатель.

Его можно считать разновидностью магнитно-контактного датчика — конечно, не по конструкции, а по принципу действия. Устройство, состоящее из корпуса с кнопкой, устанавливают на неподвижной части двери или окна, а подвижная часть давит на кнопку датчика, тем самым замыкая контакт. В остальном же механический размыкатель работает аналогично магнитно-контактному. По большому счёту, подобная технология является устаревшей, но многие производители до сих пор продолжают выпуск таких устройств.

Акустический датчик.

Реагирует на звук разбиваемого оконного стекла, и потому устанавливается в непосредственной близости к окну. Сам по себе этот датчик оказывается бесполезен в случае, например, если злоумышленник не станет разбивать стекло, а воспользуется стеклорезом. По этой причине подобные датчики не могут являться основными или единственными и применяются как дополнение к другим устройствам.

Вибрационный датчик

Устройство крепится на стену и улавливает вибрацию на стадии создания пролома. Также не рекомендуется для использования как основной либо единственный датчик для контроля. Самая распространённая область применения — защита особо важных помещений.

Датчик задымления.

Это устройство относится к пожарной части ОПС и реагирует на появление дыма в контролируемом помещении. Дым поднимается к потолку и растекается по его поверхности, именно туда и устанавливают датчик задымления. Очевидно, что он не может применяться, например, в гараже или на кухне, где образование дыма — вполне нормальное явление, иначе при готовке или прогревании двигателя автомобиля возможны ложные срабатывания пожарной сигнализации.

Датчик температуры.

Также относясь к пожарной части ОПС, этот датчик срабатывает при значительном повышении температуры в помещении, причём при условии, что она нарастает не менее 10-30 сек. Устройство применяют либо в паре с датчиком задымления, либо отдельно — для гаражей и кухонь.

Применяются также схемы направленного действия, когда под контролем находятся строго определённые зоны помещения. Например, многие пользователи ОПС включают систему, даже будучи дома, — чаще всего это происходит в ночное время. В данном случае используют схему, называемую специалистами шторой или занавесом. Чтобы не лишать обитателей дома возможности спокойно передвигаться из комнаты в комнату, под контроль берутся только внешние стены вместе с дверьми и окнами, а также небольшое пространство перед ними. Всё, что требуется при этом от жильцов, — не приближаться к ограждающим стенам здания менее чем на оговоренное расстояние, то есть не попадать в зону контроля датчиков ОПС.

Следует также упомянуть такие устройства, как датчики протечки воды или газа. Достаточно редко применяемые в нашей стране, они играют не меньшую роль в обеспечении безопасности жилища, чем любые другие. Установленный на полу в санузле датчик протечки воды отправляет сигнал на контроллер, а тот в свою очередь информирует пульт охраны и, при наличии такой возможности у системы, подаёт команду на электропривод вводной задвижки водопровода. Соответственно датчик утечки газа анализирует наличие в атмосфере компонентов используемого в доме газа и через контроллер передаёт сигнал на вводную задвижку газопровода.

В зависимости от способа передачи сигнала на контроллер датчики ОПС делятся на проводные и беспроводные. Если связь осуществляется по проводам, то устройство не нуждается в дополнительном источнике питания, что можно отнести к достоинствам. Однако такая схема предусматривает штробление стен для скрытой укладки проводки, поэтому её выполняют ещё на стадии ремонта или отделки дома. Беспроводные датчики не требуют никаких сложных работ по монтажу, но подразумевают автономное питание. В этом случае, как правило, используются обычные батарейки, которые нужно периодически заменять. Беспроводные устройства являются мобильными, и технические специалисты в случае необходимости могут легко произвести их перестановку или переориентирование для более надёжного контроля помещений.

К техническим средствам сбора и обработки информации относятся следующие виды приборов:

1. приемно-контрольные;

2. контрольные панели;

3. сигнально-пусковые устройства;

4. системы передачи извещений.

Они предназначены для непрерывного сбора информации от технических средств обнаружения (извещателей), включенных в шлейфы сигнализации, анализа тревожной ситуации на объекте и ее отображения, управления местными световыми и звуковыми оповещателями, индикаторами и другими устройствами (реле, модем, передатчик), а также формирования и передачи извещений о состоянии объекта на центральный пост или пульт централизованного наблюдения, Они же обеспечивают сдачу под охрану и снятие объекта (помещения) с охраны по принятой тактике, а также в ряде случаев электропитание извещателей.

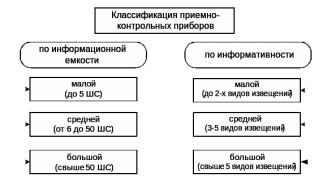

Классификация приемно-контрольных приборов по информационной емкости (количеству контролируемых шлейфов сигнализации – ШС) и информативности изображена на рисунке 1.5.1.

Рисунок 1.5.1 – Классификация приемно-контрольных приборов.

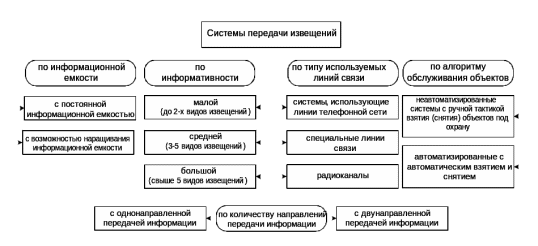

Классификация систем передаче извещений представлена на рисунке 1.5.2.

Рисунок 1.5.2 – Классификация систем передачи извещений.
