По функциональному назначению ТС подразделяются на две группы:

а) ТС обнаружения (извещатели), предназначенные для формирования и передачи информации о состоянии контролируемых параметров;

б)ТС оповещения, предназначенные для приема, преобразования, передачи, хранения, обработки и отображения информации (системы передачи извещений, ППК, оповещатели).

Из рисунка 1 видно, что в систему ОПС входят извещатели, включенные в шлейфы сигнализации (ШС) и передающие сигнал на приемно-контрольный прибор, управляющий оповещателями (световым и звуковым). К ПКП подключено шифроустройство, с помощью которого обеспечивается санкционированный, то есть без формирования тревожного извещения, вход на охраняемый объект хозоргана или доверенного лица. ОПС объектовая оборудована средствами отображения информации о проникновении и (или) пожаре, что позволяет проводить контроль помещений (зон) объекта визуально.

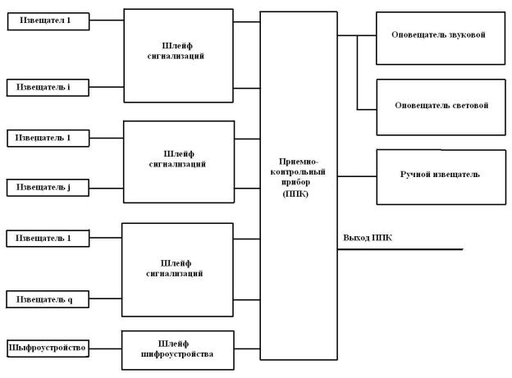

Рисунок 1 - Структурная схема объектовой ОПС.

Извещателем называется первичное техническое средство для обнаружения изменения среды (проникновения, пожара) и форматирования извещения: охранного, пожарного или обоих - охранного и пожарного.

Извещением в технике ОПС называется сообщение, несущее информацию о состоянии охраняемого объекта, передаваемого с помощью электрических, световых и (или) звуковых сигналов. Извещения разделяются на тревожные и служебные. Тревожное извещение несет информацию о проникновении или пожаре. Служебное извещение содержит информацию о "взятии" под охрану, "снятии" с охраны, неисправности аппаратуры и др.

Шлейф охранной сигнализации (ШС) - это электрическая цепь, соединяющая выходные цепи охранных извещателей, включающая в себя вспомогательные (выносные) элементы (диоды, резисторы) и соединительные приборы, предназначенные для выдачи на приёмно-контрольный прибор извещений о проникновении, пожаре или неисправности. В некоторых случаях предусматривается через шлейф подача электропитания на извещатели.

Приёмно-контрольный прибор (ППК) служит для приёма сигнала от извещателей, обработки его и передачи в удобном виде либо на центральный пульт, либо далее в другой приёмно-контрольный прибор. Потребителем информации системы ОПС, является персонал служб безопасности и охраны, на который возложены функции реагирования на тревожные и служебные извещения, поступающие с охраняемых объектов.

В процессе обзора современных автоматизированных систем управления на российском рынке выяснилось, что система "Орион" наиболее подходит к обеспечению защиты информации на данном объекте. Эта система имеет следующие технические и качественные особенности:

1. Технические особенности:

1. охранная сигнализация:

а) независимый контроль в одном шлейфе контакта тревоги и контакта блокировки датчика;

б) отсутствие ограничений на количество зон в разделе;

в) напряжение во всех шлейфах - 24 В;

г) автоматический сброс тревоги извещателей с питанием по шлейфу;

д) разнообразные способы взятия/снятия под охрану: с ПЭВМ, с пульта "С2000", с клавиатуры "С2000-К", с помощью ключа Touch Memory, с помощью Proximity-карты.

1. пожарная сигнализация:

а) распознавание двойной сработки извещателей в одном шлейфе;

б) автоматический сброс извещателей, питаемых по шлейфу;

в) подключение адресных извещателей;

г) программирование сценариев для управления АСПТ и оповещения.

1. управление видеонаблюдением:

а) автоматическое и ручное управления системами видеонаблюдения через релейные модули;

б) реагирование системы на самые разнообразные события: от тревоги и предоставления доступа до удаленного управления постановкой на охрану.

1. управление инженерными системами зданий:

а) использование шлейфов сигнализации;

б) для измерения значений аналоговых параметров (температура, давление, влажность);

в) программирование сценариев для управления инженерными системами зданий.

2. Качественные особенности:

1. модульность - систему можно постепенно наращивать и модернизировать;

2. комплексность - позволяет организовать управление пятью подсистемами безопасности объекта: охранная сигнализация, пожарная сигнализация, контроль доступа, управление системой видео наблюдения и управление инженерными системами здания. Каждая из подсистем реализует весь набор функций, которые для нее предусмотрены;

3. интеллект - все пять подсистем безопасности не только управляются из одного центра, но и взаимодействуют между собой.

4. Например, при срабатывании датчика охранной сигнализации включается запись событий, которые происходят в опасной зоне, на видеомагнитофон, на монитор выводится изображение охраняемой зоны, в которой сработал датчик, или при срабатывании пожарной сигнализации включается система оповещения, блокируются противопожарные двери и разблокируются двери на путях эвакуации. В принципе система ОПС позволяет управлять всеми подсистемами безопасности жизнеобеспечения здания по технологии интеллектуального здания. Каждое устройство, которое входит в комплект системы ОПС, имеет множество параметров и конфигурируется самим пользователем. Например, прибор DSC имеет 28 параметров конфигурации. Это позволяет создавать уникальную, полностью адаптированную под данный объект систему безопасности. С одной стороны, это значительно затруднит действия злоумышленника, а с другой - заказчик сам создаст то, что ему нужно, не посвящая в свои тайны третьих лиц.

5. надежность - система обладает высокой устойчивостью к саботажу, к действиям злоумышленников. Шлейфы приборов системы обладают устойчивостью к попыткам закорачивания их участков, имеют возможность контролировать блокировочные контакты корпусов извещателей, в том числе и в неохраняемое время, когда на объекте присутствуют посторонние.

6. Обмен по интерфейсной магистральной линии ведется с применением средств криптозащиты, поэтому исключена возможность обхода системы заменой приборов аналогичными из состава системы. Доступ к управлению системой закрыт парольной защитой, а доступ к компьютеру - биометрическим считывателем отпечатков пальцев операторов системы. Вместе с уникальной конфигурацией это делает ИСО "Орион" устойчивой к внешним угрозам.

7. автоматическое реагирование на события - в ИСО "Орион" возможно программирование различных сценариев для, управления автоматической системой пожаротушения и оповещения.

8. экономичность - подсистема контроля доступа имеет самые низкие затраты в расчете на одну дверь по сравнению с другими ИСО. Заказчик сам определяет какой тип идентификатора (ключи Touch Memory, Proximity карты или PIN-код) ему использовать.

1.2 Обзор существующих систем ОПС

Системы охранно-пожарной сигнализации (ОПС) в том или ином виде используются сегодня практически на всех объектах. Это связано с тем, что использование электроники, в конечном счете, всегда выгоднее, чем использование охранников.

Системы охранно-пожарной сигнализации предназначены для определения факта несанкционированного проникновения на охраняемый объект или появления признаков пожара, выдачи сигнала тревоги и включения исполнительных устройств (световых и звуковых оповещателей, реле и т.д.). Системы охранной и пожарной сигнализации по идеологии построения очень близки друг другу и на небольших объектах, как правило, бывают совмещены на базе единого контрольного блока – прибора приемно-контрольного (ППК) или контрольной панели (КП).

В настоящее время на российском рынке представлены различные системы охранно-пожарной сигнализации, от простейшей до наиболее сложной. Возможности систем ОПС, построенных на различном оборудовании, существенно отличаются, хотя каждая из существующих систем удовлетворяет требованиям НПБ. Классификация систем ОПС представлена на рисунке 1.

Каждый класс существующих систем охранно-пожарной сигнализации имеет свои плюсы и минусы. Далее проанализируем каждый из существующих классов.

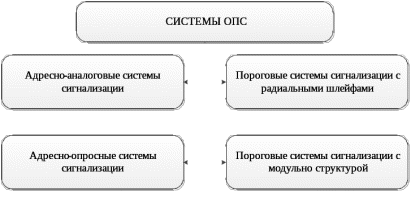

Рисунок 1– Современные системы ОПС.

Пороговые системы сигнализации с радиальными шлейфами.

Приемно-контрольный прибор (ПКП) в такой системе – это моноблок. Емкость системы рассчитана на несколько десятков шлейфов сигнализации, а ее увеличение осуществляется благодаря установке дополнительных приборов. Связи между функционированием нескольких ПКП в системе нет.

В этой системе каждый пожарный извещатель (датчик) имеет прошитый еще на заводе-изготовителе порог срабатывания. Например, тепловой извещатель такой системы пожарной сигнализации сам примет решение о пожаре и сработает только при достижении определённой температуры, подав при этом сигнал. Место возгорания можно установить только с точностью до шлейфа, так как подобные системы представляют собой радиальную топологию построения шлейфов сигнализации, когда от контрольной панели в разные стороны идут кабели пожарных шлейфов - лучи. В каждый такой луч обычно включают порядка 20-30 датчиков, и при срабатывании одного из них контрольная панель отображает только номер шлейфа (луча) в котором сработал пожарный извещатель. То есть в случае поступления тревожного сообщения необходимо осмотреть все помещения, через который тянется шлейф.

Преимущества: невысокая цена оборудования.

Недостатки:

1. невозможно проверить правильность прихода тревожного сигнала без сброса питания со шлейфа сигнализации;

2. отсутствие контроля работоспособности извещателей, система сообщает только о неисправности шлейфа;

3. существует ограничение на площадь и количество защищаемых помещений;

4. в шлейф сигнализации обязательно должны быть включены оконечные устройства;

5. в каждом помещении должно быть установлено, как минимум, два извещателя;

6. высокий уровень ложных тревог;

7. большая зависимость от человеческого фактора (насколько оперативно будут проверены помещения, через которые пролегает шлейф, пославший сигнал тревоги) – позднее обнаружение пожара;

8. дорогостоящий монтаж и техническое обслуживание, неэкономный расход монтажных материалов;

9. при большом количестве шлейфов сигнализации на объекте невозможно контролировать систему сигнализации с одного прибора.

Пороговые системы сигнализации с модульной структурой.

Приемно-контрольное оборудование в такой системе – это набор блоков, связанных линией связи. Самый распространенных протокол для линий связи - RS-485. Блоки для подключения шлейфов сигнализации размещаются в непосредственной близости от мест установки извещателей. Емкость приемно-контрольных приборов рассчитана на более ста шлейфов сигнализации, а ее увеличение осуществляется благодаря установке дополнительных блоков. Все события в системе сигнализации передаются на центральный блок, установленный в диспетчерской, и отображаются на системном пульте управления.

Отличие пороговой сигнализации с модульной структурой от пороговой сигнализации с радиальными шлейфами состоит в том, что в этой системе существует возможность подключения как однопороговых шлейфов, так и двухпороговых. Последние формируют сигнал «Пожар1» при срабатывание одного извещателя и «Пожар2» при срабатывании двух и более извещателей.

Преимущества:

1. возможность подключения большого количества шлейфов при централизованном контроле всех событий на одном системном пульте;

2. экономия кабеля, так как нет необходимости прокладывать все шлейфы от диспетчерской до защищаемых помещений;

3. невысокая цена оборудования.

Недостатки:

1. аналогичные недостатки, как и у пороговой сигнализации с радиальными шлейфами, за исключением последнего пункта;

2. протокол RS-485 предусматривает только последовательное соединение блоков линий связи, не допускает их ответвлений от центральной магистрали более чем на 2 м, ограничивает их протяженность 1200 метрами;

3. линии связи должны быть тщательно настроены, а в качестве физической среды использовать витую пару.

Адресно-опросные системы сигнализации.

Отличие данной системы от пороговой состоит в топологии построения схемы (кольцевая архитектура) и алгоритмом опроса датчиков. Контрольная панель адресно-опросной системы циклически опрашивает подключенные пожарные извещатели с целью выяснить их состояние; контрольная панель пороговой сигнализации постоянно ждет сигнала от датчика. В данной системе, также как и у пороговой, сам извещатель принимает решение о пожаре. В адресно-опросных системах сигнализации существует четыре вида сигналов, которые могут приходить с извещателей: «Норма», «Неисправность», «Отсутствие», «Пожар».

Преимущества:

1. информативность полученных сообщений;

2. возможность контроля работоспособности пожарных извещателей;

3. выгодное соотношение цена-качество.

Недостатки:

1. позднее обнаружение пожара.

Адресно-аналоговые системы сигнализации.

Приемно-контрольный прибор (ПКП) в такой системе – это моноблок с одним или несколькими адресными шлейфами сигнализации, имеющими кольцевую структуру. В один шлейф можно включить до 200 устройств. В кольцевую систему включаются:

1. адресные автоматические пожарные извещатели,

2. адресные ручные пожарные извещатели,

3. адресные реле,

4. адресные оповещатели,

5. модули контроля.

В отличие от вышеперечисленных систем пожарной сигнализации, в данной системе извещатель является измерительным устройством и не принимает решения о пожаре. Датчик передает на ПКП значение измеряемого параметра (оптическая плотность среды в дымовой камере и скорость изменения температуры), а также свой адрес и результаты теста самодиагностики. Такой подход позволяет отличить неисправность в электрических цепях извещателя от необходимости профилактических работ по очищению дымовой камеры от накопившейся пыли.

Одно из достоинств данной сигнализации состоит в том, что питание и опрос всех устройств осуществляются с двух сторон, поэтому обрыв адресного шлейфа не влияет на работу системы сигнализации. ПКП также фиксирует место обрыва шлейфа и формирует соответствующее сообщение, в то время как вся система продолжает функционировать.
