Выбор трансформаторов наружной установки

Для замены трансформаторов ОМ – 0.63 и ОМ – 1.2 по линии автоблокировки мы выбираем трансформаторы ОЛ – 1.25 (однофазный литой) характеристики которого приведены ниже в таблице В.2.

Трансформатор предназначен для обеспечения питания цепей автоблокировки от ВЛ СЦБ и от продольного электроснабжения железных дорог.

Трансформатор изготовлен в климатическом исполнении "У" категории размещения 1 ГОСТ 15150 и предназначен для эксплуатации при наружной установке в условиях:

- рабочее значение температуры окружающего воздуха: верхнее - плюс 50°С нижнее - минус 45°С;

- верхнее значение относительной влажности воздуха 100% при 25°С.

Трансформатор однофазный, двухобмоточный. Магнитопровод стержневого типа ленточный намотан из холоднокатаной электротехнической стали. Обмотки расположены на магнитопроводе концентрически. Выводы вторичной обмотки присоединены к контактам с резьбой

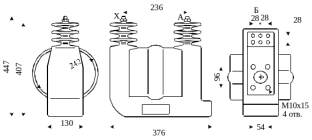

Рисунок В.1 – Общий вид трансформатора ОЛ – 1.25

Рисунок В.2 – Схема трансформатора

Характеристики трансформатора ОЛ – 1.25 приведены в таблице В.1

Таблица.В.2 – Характеристики трансформатора ОЛ – 1.25

Окончание таблицы В.2

На линии продольного электроснабжения трансформаторы масляные типа ТМ заменяем на сухие с литой изоляцией типа ТСЛ.

Трехфазные сухие трансформаторы с литой изоляцией без кожуха (ТСЛ) и с кожухом (ТСЛЗ) мощностью 50-1600 кВА и класса напряжения 10 кВ предназначены для преобразования электроэнергии у потребителей. Трансформаторы имеют высокую надежность, требуют минимальных затрат на обслуживание, экономичны и просты в эксплуатации. Трансформаторы не чувствительны к значительным колебаниям температуры и пожаробезопасны.

Обмотки низшего напряжения изготавливаются из алюминиевой или медной фольги, с изоляцией из стеклотканевого препрега.

Обмотки высшего напряжения заливаются эпоксидной смолой в вакуум-заливочной машине и имеют каналы охлаждения.

Таблица В.3 – Характеристики трансформаторов ТСЛ

Устанавливаем на линии пункт автоматического регулирования напряжения серии ВДТ/VR32 (ПАРН). ПАРН применяется при реконструкции, модернизации и новом строительстве воздушных линий электропередач распределительных сетей 6 и 10 кВ.

Применение ПАРН позволяет решить следующие задачи:

увеличение пропускной способности существующих линий для подключения новых потребителей (рис. 1); передача электроэнергии по линиям 6 и 10 кВ на большие расстояния; обеспечение качества электроэнергии путем:

1- сохранения необходимого уровня напряжения по всей длине линий;

2- устранения несимметрии напряжений в линиях.

При этом ПАРН выполняют функции:

• автоматического повышения или понижения уровня напряжения на линии электропередачи в критических точках падения или подъема напряжения,

• автоматического поддерживания уровня напряжения в заданных пределах при прямом или обратном направлении потока мощности (реверсивный режим).

Рисунок В.5. – Распределение напряжения по длине ЛЭП

а) при подключении дополнительных нагрузок;

б) при установке ПАРН.

ПАРН предназначен для эксплуатации в районах с умеренным климатом в условиях, предусмотренных для климатического исполнения У и категории размещения 1 по ГОСТ 15150 и ГОСТ 15543.1 при верхнем рабочем значении температуры окружающей среды + 55˚С и при нижнем рабочем значении температуры окружающей среды - 45˚С

ПАРН состоит из:

- Вольтодобавочных трансформаторов (силовых модулей),

- Низковольтных шкафов контроля и управления,

- Ограничителей перенапряжений нелинейных (ОПН),

- Разъединителей,

- Монтажного комплекта для установки элементов ПАРН.

Вольтодобавочный трансформатор (далее ВДТ) выполнен на базе однофазного масляного автотрансформатора наружной установки, имеющем общую и последовательную обмотки. Регулирование напряжения под нагрузкой осуществляет переключатель ступеней в диапазоне ± 10%. ВДТ оснащен встроенными измерительными трансформаторами тока и напряжения.

Управление переключателем ступеней осуществляется от микропроцессорного устройства контроля и управления. Микропроцессорное устройство заключено в отдельный металлический шкаф (шкаф управления, далее ШУ), который крепится на корпусе ВДТ или этой же опоре. Для связи ВДТ и ШУ используется кабель длинной не более 9 м.

Разъединители используются для осуществления непрерывности электроснабжения при проведении ремонтных или профилактических работ с элементами ПАРН, а также обеспечивают видимый разрыв для выполнения безопасных методов работы персоналом.

ОПН служат для защиты обмоток ПАРН от возможных перенапряжений.

Общий вид ВДТ с ШУ приведен на рисунке 2 (ШУ установлен на корпусе ВДТ).

ВДТ имеет однофазное исполнение с 32 ступенями регулирования (± 16 ступеней) для изменения напряжения. Принцип действия ВДТ аналогичен принципу автотрансформатора (рис.5а и 5б).

а) Повышающий трансформатор

б) Понижающий трансформатор

Рисунок В.6 – принцип действия вольтодобавочного трансформатора

Регулирование напряжения на нагрузке осуществляется путем геометрического сложения напряжения общей и последовательной обмоток. Во всех режимах работы ВДТ электромагнитная взаимосвязь между двумя обмотками сохраняется. Изменением полярности последовательной обмотки осуществляется понижение или повышение выходного напряжения относительно входного. Для режима с понижением выходного напряжения полярность на обеих обмотках совпадает. В режиме повышения выходного напряжения происходит смена полярности на последовательной обмотке. Смена полярности напряжения на последовательной обмотке производится реверсивным переключателем (рис.6).

S – высоковольтный ввод со стороны источника (Source bushing);

L – высоковольтный ввод со стороны нагрузки (Load bushing);

SL – высоковольтный ввод общей точки (Source-load bushing).

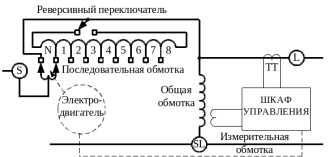

Рисунок В.7 – Принципиальная электрическая схема ВДТ

В процессе работы ШУ производит измерение напряжение со стороны нагрузки и сравнивает его с эталонным напряжением. Если фактическое напряжение отличается от требуемого, ШУ подает команду на электропривод, который перемещает переключатель на соответствующую ступень для повышения (или понижения) напряжения.

Основные параметры ПАРН соответствуют данным, приведенным в таблице В.4

Таблица В.4 – Основные параметры пункта автоматического регулирования напряжения

ПАРН серии ВДТ/VR-32 производятся предприятием ЗАО «Инновационная Энергетика» с применением комплектующих компании «Cooper Power Systems».

ПАРН серии ВДТ/VR-32 выпускается в соответствии с техническими условиями ТУ 3414-004-77336621-2006 и имеет российский сертификат соответствия.
