Таблица 3.15. Основные характеристики SFP Mitronik-S-31DLC20D
| Технические характеристики | |||||
| Скорость передачи | 1250 Мбит/сек | ||||
| Длина волны | 1310 нм | ||||
| Дальность связи | До 20 км | ||||
| Поддержка DDM | Да | ||||
| Тип коннектора | Dual LC | ||||
| Температура окружающей среды для работы | от 0 до +70 °C | ||||
| Передача | Min | Max | Ед. изм. | ||
| Средняя мощность | -9 | -3 | дБм | ||
| Приём | |||||
| Средняя чувствительность передатчика | - | 24 | дБм | ||
| Максимальная передаваемая мощность | - | 0 | дБм | ||
| LOS De-Assert (Отмена подтверждения потери сигнала) | - | -24 | дБм | ||
| LOS Assert (Подтвержджение потери сигнала) | -36 | - | дБм | ||
Рисунок 3.6 - SFP-модуль Mikrotik S-31DLC20D
В связи с тем, что на первом этаже количество двухмодульных информационных розеток составляет 43, было принято решение использовать 2 коммутатора на 48 портов. Неиспользуемые порты можно оставить в качестве резерва для дальнейших возможных расширений сети без закупки дополнительного оборудования. В таблице 3.16 представлены характеристики двух подходящих для этих целей коммутаторов компаний D-Link и Cisco.
Таблица 3.16. Основные характеристики коммутаторов
| Характеристики | Cisco SF 300-48 48 | D-Link DES-1210-52 |
| Тип коммутатора | Управляемый | Управляемый |
| Размеры | 44.00 x 25.7 x 4.445 | 441 х 310 х 44 мм |
| Параметры питания | • Встроенный универсальный блок питания: 100 – 240 В,47-63 Гц | 100~240В переменного тока, 0.8A (макс.), внутренний универсальный источник питания Потребляемая мощность |
| Оперативная память | 128 Мб | 128Мб |
| Flash память | 16 Мб | 16Мб |
| Медные интерфейсы | • 48 x RJ-45 Fast Ethernet | + 48 портов 10/100 BASE-TX |
| Оптические интерфейсы | Объединенные порты: | + 2 комбо-порта 10/100/1000 BASE/SFP |
| Цена | 38464 рублей | 28550 рублей |
Отталкиваясь от сравнений характеристик, наиболее перспективней из соображений цена-качество управляемый коммутатор D-Link DES-1210-52.
Рисунок 3.7 - коммутатор D-Link DES-1210-52
Управляемый коммутатор с 48 портами обеспечивает высокую скорость передачи на 48 портах Fast Ethernet , два комбо-порта 10/100/1000Base-T/SFP на передней панели обеспечивают гибкое подключение по меди или оптике. Расположенные на задней панели порты 10/100/1000Base-T могут использоваться и как порты стекирования с суммарной полосой пропускания 4 Гбит/с и как медные uplink-порты Gigabit Ethernet..В случае подключения устройств, которые работают на меньших скоростях, то коммутатор автоматически подберет для них необходимую скорость соединения. В связи со встроенным чипсетом нового поколения, организуется оптимальное энергопотребление, сокращая тем самым затраты на энергию и негативное воздействие на окружающую среду. В коммутаторе присутствует система пассивного охлаждения, что обеспечивает низкий уровень звука, исходящего от прибора, тем самым давая дополнительную возможность устанавливать их в практически в любых местах, требующих соблюдения тишины.
Для данных коммутаторов нужно подобрать панель, которая необходима для организации точки коммутации между портами рабочих мест и портами сетевого оборудования. Необходимое условие для выбора - это наличие 86 свободных мест. Выбираем 2 patch-панели фирмы MAXYS 48 портов 19" категория 5e.
Рисунок 3.8 - MAXYS 48 19" категория 5e
Исходя из планировки и количества рабочих двухмодульных розеток на втором этаже, кроссовую второго этажа укомплектуем теми же коммутаторами D-Link DES-1210-52 и patch-панелями MAXYS 48 портов 19" категория 5e .
На третьем этаже необходимо поместить коммутатор на 48 портов. Для этого подойдет уже ранее подобранный нами коммутатор D-Link DES-1210-52. Patch-панель выбираем той же фирмы на 48 портов.
В целях сохранения целостности данных существует необходимость в выборе подходящего сетевого накопителя, для обмена данными и хранением ими внутри сети. Сетевое хранилище NetGEAR ReadyNAS 2100 RNRX4000, монтируется в стойку - есть решение, которое удовлетворяет ряду требованиям к хранению данных и предоставлению множества опций управления файлов и организации их безопасности. В нем имеется 4 ячейки для расположения жестких дисков, 2 LAN – порта 10/100/1000Base-T, 3 порта USB2.0 Потребляемая мощность при работе 4 HDD- 80Вт. Цена 66000 рублей.
Рисунок 3.9 - Сетевое хранилище NetGEAR ReadyNAS 2100 RNRX4000
С учетом того что в ходе проектирования не было поставлено задачи рассчитать количество обрабатываемой информации в контакт центре, то количество и объем жестких дисков, монтируемых в сетевое хранилище, будет определяться компетентными работниками в учреждении.
Далее предстоит выбрать коммутаторы для работы IP-видеокамер. Выбор заостряем на наличии портов PoЕ, в целях комфортного подключения без применения дополнительных розеток и экономии средств на прокладывании кабеля. На первом этаже число необходимых портов видеонаблюдения 4, на втором 2, на третьем 3. Подойдет коммутатор Allied Telesis AT-GS950/8POE
Основные характеристики представлены в таблице 3.17.
Таблица 3.17. Основные характеристики коммутатора для видеокамер
| Характеристики | Allied Telesis AT-GS950/8POE |
| Тип устройства | Коммутатор |
| Возможность установления в стойку | есть |
| Объем оперативной памяти | 32Мб |
| Объем flash-памяти | 8Мб |
| Количество LAN-портов коммутатора | 8 x Ethernet 10/100/1000 Мбит/сек |
| SFP-порты | 2x uplink 10/100/1000 Мбит/сек |
| Внутренняя пропускная способность | 16Гбит/c |
| Поддержка стандартов | Auto MDI/MDIX, Power Over Ethernet, Jumbo Frame, IEEE 802.1p (Priority tags), IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree) |
| Размеры | 320 x 43 x 230 мм |
| Потребляемая мощность | 70 Вт |
| Цена | 13690 рублей |

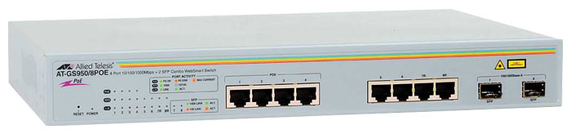

Рисунок 3.10- Allied Telesis AT-GS950/8POE
Выбор patch-панели для коммутатора NIP-212PP. В ней имеется 12 PoE портов, легко монтируется в 19-дюймовую стойку, шкаф, настенную раму, стену (при использовании дополнительных кронштейнов).

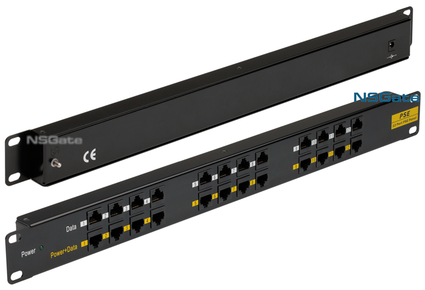

Рисунок 3.11 - патч-панель NIP-212PP
Целесообразно соединить коммутаторы, предназначенные для системы видеонаблюдения еще одним коммутатором, для подключения к устройству записи и хранения, так же следует обратить внимание на наличие РоЕ портов. Для этого используем коммутатор D-link DGS-1008P.
Установка коммутатора проходит без использования трудоемких затрат и длительных во времени процессов. Поддерживает автоматическое определение полярностей MDI/MDIX на всех портах, тем самым аннулируя необходимость проведения кроссовых кабелей при подключении к различной телекоммуникационной аппаратуре. Каждый порт имеет функцию автосогласования, что дает возможность определять скорость подключения к сетевым устройствам, а так же производить настройку для реализации оптимальной совместимости и производительности. Питание в соответствии со стандартом IEEE 802.3af/at автоматически подбирается необходимое для нормального функционирования устройств подключаемых к нему. В коммутаторе имеются индикаторы диагностики, показателем которых становится активность соединения, а так же и возможность решения возникших проблем на сети.
Рисунок 3.12 - коммутатор D-link DGS-1008P
В качестве устройства записи и хранения информации, полученные с видеокамер будет использоваться IP-видеорегистратор. Необходимо, чтобы устройство могло обрабатывать 9 каналов одновременно, и имело достаточную глубину архива для хранения информации. Так же необходима возможность расширения памяти для записи посредством жестких дисков.

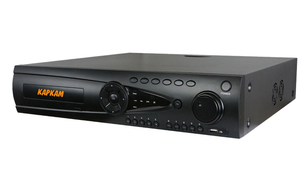

Рисунок 3.13 - IP-видеорегистратор КАРКАМ N8824
IP-видеорегистратор КАРКАМ N8824 поддерживает подключение до 16 IP-камер видеонаблюдения с максимальным разрешением Full HD, предназначен для обработки видео и аудио сигналов, с последующей записью на жесткий диск, а так же вывод изображения на экран. Поддерживает работу с IP-камерами с разрешением HD,3Mp,5Mp с протоколами сетевого вещания ONVIF, NETIP. Имеет 8 слотов для жестких дисков с интерфейсом SATA, объемом до 4Тб каждый. В конструкции предусмотрены 2 USB-порта, которые можно использовать в комплекте с современными USB Wi-Fi адаптерами. Исходя из того, что запись включает в себя 24 канала - 1080P (FullHD) / 16 каналов - 3М / 8 каналов - 5М / 32 канала - 720P (HD), а воспроизведение 4 канала - 1080P (FullHD) / 4 канала - 3Mp / 2 канала - 5Mp / 8 каналов - 720P (HD),делаем вывод, что можно будет в дальнейшем расширить сеть вещания видео. Потребляемая мощность 40 Вт. Цена 29000 рублей.
Подберем жесткие диски для IP-видеорегистратор. Для достаточной глубины архива хранения информации будут приобретаться сразу 8 жестких дисков на 4 Тб каждый. Для этого подойдет жесткий диск 4000 GB (4 TB) SATA-III Purple (WD40PURX) .
Рисунок 3.14- Жесткий диск 4Tb Western Digital WD40PURX Purple, SATA III
