Исходя из требования заказчика, внутри помещения не требуется установка видеокамер. Купольные камеры являются наиболее рациональным решением для установки внутри здания. На первом этаже для полного охвата местности необходимо 4 IP-видеокамеры, на втором 2 , на третьем 3.
Система видеонаблюдения будет реализовываться посредством IP видеокамер производителя D-Link DCS-6004L/A1A 1/4" 1280x800 H.264. Характеристики, которой представлены в таблице 3.18.
Таблица 3.18. Основные характеристики D-Link DCS-6004L/A1A ¼
| Основные характеристики | D-Link DCS-6004L/A1A 1/4 |
| Тип | Камера IP |
| Применение | Внутри помещений |
| Датчики | Встроенный датчик движения |
| Подцветка | Инфракрасная подцветка: 5м |
| Скорость видео охвата | 30 кадров/c |
| Поддержка видео стандартов | H.264/MPEG-4/MJPEG |
| Угол обзора | 880 |
| Разрешение видео | 1280 x 800 |
| Интерфейсы, порты, разъёмы | Слот для карты microSD,Слот для карты SD, Fast Ethernet |
| Питание | 100-240В переменного тока, PoE |
| Потребляемая мощность | 3,5 Вт |
| Рабочая температура | От 00 до 400 |
| Размеры | 90x56x90 мм |
| Цена | 12000 рублей |
Рисунок 3.15- IP-видеокамера D-Link DCS-6004L/A1A ¼
Камера DCS-6004L/A1A является комплексным решением для осуществления видеонаблюдения. Функция записи снапшотов и видео на карту памяти, подключаемую в Card reader, аннулирует необходимость использования компьютера или обеспечивает резервную память на непредвиденный случай. В комплект поставки поставляется бесплатное программное обеспечение D-ViewCam, предназначенное для управления 32 камерами с широким набором функций просмотра изображений с нескольких камер, а так же отправка e-mail уведомления о подозрительных событиях или возникновения внештатных ситуаций.
3.7 Выбор телекоммуникационных шкафов
Для установки вышеперечисленного оборудования используются телекоммуникационные шкафы. В зависимости от количества подключаемого оборудования выбраны 19-дюймовые, как напольные, так и настенные шкафы производителя ТЕЛКОМ на различное количество юнитов. Для установки оборудования напольные шкафы снабжены монтажными направляющими, что позволяет устанавливать достаточно тяжёлое и глубокое оборудование. Направляющие могут регулироваться по глубине. Все токопроводящие части шкафов заземлены между собой. Для удобства монтажа и обслуживания оборудования, установленного в шкаф, конструкция шкафа даёт возможность доступа с четырёх сторон через боковые лёгкосъёмные стенки, переднюю и заднюю дверь. Двери имеют как правую, так и левую навеску. Шкафы могут быть состыкованы между собой с помощью комплекта для соединения. Ввод кабеля осуществляется через верхнюю крышку или основание шкафа.
Настенные шкафы используются в тех случаях, когда применение напольных конструктивов по каким-то причинам нецелесообразно или невозможно, например, при ограниченной площади помещения и небольшом количестве устанавливаемого оборудования. Настенные шкафы выполнены в 19 дюймов стандарте. Задняя часть шкафа не имеет стенки. Передняя дверь со вставкой из ударопрочного тонированного в массе стекла, снабжена замком. В комплект к замку входят 2 ключа. Дверь имеет правую навеску. Для установки оборудования шкаф снабжён двумя монтажными направляющими. Ввод кабеля осуществляется через верхнюю крышку или основание шкафа. Шкаф закрепляется на стене в двух точках при помощи шурупов. Внешний вид шкафов представлен на рисунке 3.15.
.

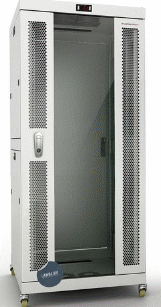

Рисунок 3.16 - Напольный и настенный телекоммуникационный шкаф ТЕЛКОМ
3.8 Размещение оборудования в шкафах и расчет организаторов
В проектируемой кабельной системе будем использовать горизонтальные организаторы, которые устанавливаются в 19-ти дюймовых шкафах. Это позволит поместить оборудование СКС и сетевые устройства в одном монтажном шкафу, с заданной высотой организатора 1U. Схема организации сети представлена в приложении Ж.
Организаторы используются для аккуратной укладки кабеля в шкафах, что намного уменьшает занимаемое место и помогает упорядочить подходящие и отходящие к устройству кабели.
Таблица 3.19. Размещение организаторов и оборудования в аппаратной
| 18 U | Модуль вентиляторный |
| 17 U | 24-портовая patch-панель MAXYS |
| 16 U | Организатор |
| 15U | 12-портовая patch панель NIP-212PP |
| 14 U | Организатор |
| 13 U | Маршрутизатор Mikrotik CCR1016-12S-1S+ |
| 12U | Организатор |
| 11U 10U | 8 портовый коммутатор D-link DGS-1008P IP-видеорегистратор КАРКАМ N8824 4 жестких диска Western Digital WD40PURX Purple, SATA III |
| 9U | Организатор |
| 8U | Сетевое хранилище NetGEAR ReadyNAS 2100 RNRX4000 |
| 7U | Блок розеток |
| 6U | Резерв |
| 5U | Резерв |
| 4U | Резерв |
| 3U | Резерв |
| 2U | Резерв |
| 1U | ИБП |
Таблица 3.20. Размещение организаторов и оборудования в кроссовой
первого, второго и третьего этажа.
| 15U | Модуль вентиляторный |
| 14U | 48-портовая patch-панель MAXYS |
| 13U | 48-портовая patch-панель MAXYS |
| 12U | Организатор |
| 11U | 12-портовая patch-панель NIP-212PP |
| 10U | Организатор |
| 9U | 8 портовый коммутатор Allied Telesis AT-GS950/8POE |
| 8U | 48 портовый коммутатор D-Link DES-1210-52 |
| 7U | Блок розеток |
| 6U | 48 портовый коммутатор D-Link DES-1210-52 |
| 5U | Организатор |
| 4U | Блок розеток |
| 3U | Резерв |
| 2U | Резерв |
| 1U | ИБП |
3.9 Расчет потребляемой электроэнергии
Для расчета потребляемой оборудованием электроэнергии воспользуемся формулой (3.5):
где
– количество потребляемой электроэнергии;
- потребляемая мощность одной единицы оборудования;
24 – количество часов работы оборудования в сутки;
30 – количество дней работы оборудования в месяц.
Подстановкой необходимых значений в выражение, найдем значение потребляемой электроэнергии маршрутизатора, расположенного в аппаратной:
Для обеспечения бесперебойного питания электрооборудования необходимо в кроссовых этажей и аппаратной установить источники бесперебойного питания. ИБП выбирается с выходной мощностью с резервом 25 процентов и рассчитывается по формуле 3.5:
Таблица3.10
где
– выходная мощность ИБП;
1,25 – учет средний коэффициент резерва мощности.
Для аппаратной получим:
Расчеты для остального оборудования внесены в таблицу.
Таблица 3.21. Потребляемая мощность и расход электроэнергии.
| Потребитель | Измеритель, Вт | Месячная норма расхода электроэнергии при непрерывной работе, кВт/ч |
| Аппаратная | ||
| Вентиляторный модуль | 60 | 43,2 |
| 12-портовая патч панель патч-панель NIP-212PP(PoE) | 10 | 7,2 |
| Маршрутизатор Mikrotik CCR1016-12S-1S | 44 | 31,7 |
| коммутатор D-link DGS-1008P | 60 | 43,2 |
| IP-видеорегистратор КАРКАМ N8824 | 40 | 28,8 |
| Сетевое хранилище NetGEAR ReadyNAS 2100 RNRX4000 | 80 | 57,6 |
| Итого | 367,5 | 211,2 |
| Кроссовая первого, второго и третьего этажей | ||
| Вентиляторный модуль | 30 | 21,6 |
| 12-портовая patch-панель NIP-212PP(PoE) | 10 | 7,2 |
| Коммутатор 48-портов D-Link DES-1210-52 | 33,1 | 23,8 |
| Коммутатор 48-портов D-Link DES-1210-52 | 33,1 | 23,8 |
| Коммутатор Allied Telesis AT-GS950/8POE | 70 | 50,4 |
| Итого | 220,25 | 126,8 |
С учетом данных по таблице подберем необходимые ИБП:
Для аппаратной – ИБП Uppon Back Office 1000 с выходной мощностью 1000ВА/600 Вт
Для кроссовых этажей – ИБП Uppon Back office 400 с выходной мощностью 400ВА/200Вт
Общая потребляемая мощность за месяц всего оборудования составит 338 КВт/ч.
3.10 Спецификация выбранного оборудования
Оборудование, кабели и вспомогательные элементы, выбранные в процессе проектирования системы, представлены в таблице 3.22.
Таблица 3.22. Спецификация активного и пассивного оборудования.
| Наименование и техническая характеристика | Ед. изм. | Количество |
| Активное сетевое оборудование | ||
| Маршрутизатор Mikrotik CCR1016-12S-1S | штук | 1 |
| 48 портовый коммутатор D-Link DES-1210-52 | штук | 5 |
| 8 портовый коммутатор D-link DGS-1008P | штук | 1 |
| Жесткий диск WD40PURX 4000 GB (4 TB) SATA-III Purple | штук | 4 |
| Сетевое хранилище NetGEAR ReadyNAS 2100 RNRX4000 | штук | 1 |
| IP-видеокамера D-Link DCS-6004L/A1A ¼ | штук | 9 |
| IP-видеорегистратор КАРКАМ N8824 | штук | 1 |
| Allied Telesis AT-GS950/8PoE | штук | 3 |
| Подсистема рабочего места | ||
| Розетка Mosaic DLP 2М RJ45 FTP кат.5e | штук | 113 |
| Горизонтальная подсистема | |||||
| Кабель UTP4 LANSET Cat5e 24AWG | коробок | 27 | |||
| Коммутационное оборудование | |||||
| Наименование и техническая характеристика | Ед. изм. | Количество | |||
| 24-портовая patch-панель MAXYS | штук | 1 | |||
| 48-портовая patch-панель MAXYS | штук | 5 | |||
| 12-портовая patch-панель PoE NIP-212PP | штук | 4 | |||
| 8 портовый коммутатор Allied Telesis AT-GS950/8POE | штук | 3 | |||
| Кабельный организатор с металлическими кольцами, 19", 1U | штук | 15 | |||
| Монтажное оборудование | |||||
| Шкаф монтажный напольный 19" 18U ТЕЛКОМ | штук | 1 | |||
| Шкаф монтажный настенный 19" 15U ТЕЛКОМ | штук | 3 | |||
| Силовые розетки для шкафов, вертикальные, 8 розеток | штук | 4 | |||
| Система охлаждения | |||||
| Модуль вентиляторный 19" CFM-4 1U, 4 вентилятора | штук | 1 | |||
| Модуль вентиляторный 19" CFM-2 1U, 2 вентилятора | штук | 3 | |||
| Источники питания | |||||
| Uppon Back office 400 400ВА/200 Вт | штук | 3 | |||
| Uppon Back office 1000 1000ВА/600 Вт | штук | 1 | |||
4 РАСЧЕТ НАДЕЖНОСТИ СИСТЕМЫ
4.1 Основные положения
Свойство системы или элемента обеспечивать нормальное выполнение заданных функций, т.е. работать в течение определенного времени с сохранением первоначальных технических характеристик в пределах заданных допусков, называют надежностью. В данное понятие входят так же понятия безотказность, ремонтопригодность и долговечность.
