Но нецелым число строительных длин быть не может, следовательно, нам необходимо 27 коробов.

3.5 Выбор и расчет длин кабель каналов, лотков

Для прокладки кабелей над фальш-потолками, требуется выбрать правильный тип лотков и рассчитать их примерные длины.

Выбор длин лотка осуществляем исходя из расстояний от аппаратной или кроссовой до рабочего помещения, пока кабель находится над фальш-потоком. Размеры лотка выбираем исходя из количества, укладываемых в него витых пар. По мере уменьшения их количества размеры лотков могут так же меняться. Однако для сохранения однообразия принятых размеров и возможностей для дальнейшего расширения сети использовать лотки будем одних типовых размеров.

На планах здания первого этажа, самым нагруженным является участок, проходящий вдоль коридора. На него приходится порядка 70-ти витых пар, идущих к информационным двухмодульным розеткам. Площадь поперечного сечения кабеля категории 5е составляет 21,2 мм². Соответственно, общая площадь, занимаемая ими равна 1484 мм². С учетом норм для свободной проводки и монтажа витых пар коэффициент использования должен составлять 10%. Следовательно, минимальная необходимая площадь сечения лотка должна составлять 14840 мм². Для этих целей подойдет проволочный лоток фирмы ДКС FC8020 с размерами 200 x 80.

Рисунок. 3.2 – Проволочный лоток ДКС FC8020

Для крепления лотков к потолку служат кронштейны, которые устанавливаются каждый 1,5 м, на каждый из которых приходится по 2 нейлоновых дюбеля и 2 комплекта М9 (винт М9 -шайба-гайка М9). Лотки так же подвергаются креплению на каждую треть длины идет по 4 комплекта М9.

Приведем к табличному виду необходимое количество рассчитанных длин и комплектующих для каждого этажа.

Таблица 3.10. Расчет лотков и крепежей на этажах

Лоток 200 x 80, м	Кронштейн, шт.	Комплект М9, шт.	Нейлоновые дюбеля, шт.
1 этаж
64	43	172	86
2 этаж
46	31	124	62
3 этаж
30,2	21	83	42
Итого
140,2	95	379	190

С учетом 10 % запаса общая длина лотков составит 154,2 м.

В рабочих помещениях кабель будет проходить через пластиковый короб. Длину выбираем исходя из расстояний, используемых для прокладки к информационным розеткам. Размеры короба выбираем исходя из нормативной таблицы 3.11.

Таблица 3.11. Нормы выбора коробов

Размер короба	40 x 16	60 x 16	75 x 20	100 x 50
Количество 4-парных кабелей категории 5 е	12-15	16-23	24-79	80 и более

По мере уменьшения числа витых пар проходящих в рабочих помещениях, размеры коробов могут меняться, но для соблюдения единства проектируемой системы размеры коробов выбираются исходя из точек с большим заполнением витыми парами. Этому заполнению соответствуют номера помещений 6,7,8,25,26,27,28,31,32,33. Максимальное число витых пар проходящих по кабель каналу соответствует 18 – помещение 28. Согласно таблице 3.11, для прокладки такого количества кабеля подойдет короб фирмы Efapel 10170 CBR размером 60 x 16. Расчет необходимых длин и комплектующих сведём в таблице 3.12.

Таблица 3.12. Расчет декоративных коробов

Кабель канал 60 x 16, м	Внутр. уг., шт.	Внешний уг, шт.	Т-обр. угол, шт.		Плоский угол, шт.	Заглушка, шт.
1 этаж
110	6	0	6	5		27
2 этаж
129,6	26	1	18	3		17
3 этаж
63,3	18	0	18	0		12
Итого
302,9	50	1	42	8		56

С учетом 10% запаса нам потребуется 333,2 м коробов.

Кабель каналу необходимо обеспечить неподвижное его расположение, поэтому нам необходимо по 4 крепежа на каждый метр короба. На каждый угол устанавливается по 2 крепёжного элемента, для розетки необходимо 2. Согласно таблицам 3.1 - 3.3. и 3.12. число необходимых крепежных деталей сведем в таблицу 3.13.

Таблица 3.13. Расчет необходимых креплений

Для подключения компьютеров к сети с доступом в интернет широкое использование нашли розетки RJ-45. Данные розетки достаточно надежные и функциональные. Монтаж не составляет особых усилий. В проектируемой системе розетку устанавливают в рамку, которая в дальнейшем укладывается в суппорт в кабель канале. Наиболее подходящий вариант с жесткой фиксацией разъемов можно найти в двух модульной розетке Mosaic DLP 2М RJ45 FTP.

Рисунок 3.3 – Информационная розетка Mosaic DLP 2М RJ45 FTP.

3.6 Выбор необходимого оборудования для кроссовой и аппаратной

Выбор оборудования СКС определяется тем, чтобы оно служило заказчику как можно дольше. Для того чтобы все происходило именно так, требуется соответствие мировым техническим стандартам. Кроме того, стоит обратить внимание на репутацию разработчиков и поставщиков. Все элементы СКС должны располагаться на своих местах, демонстрируя гармоничное сочетание, друг с другом, в том числе внутри различных систем единой информационной сети предприятия.

Для того, чтобы организовать доступ в Интернет закупается сетевое оборудование. Оборудование выбирается на основании наличия необходимых функций и требуемой производительности.

Чтобы обработать исходящие и входящие информационные потоки, необходим маршрутизатор, имеющий не менее 6 портов (5 для подключения коммутаторов и 1 резервный), так же необходим порт, служащий для обработки оптического входного сигнала. По данным характеристикам подходят два маршрутизатора приведенные в таблице 3.14.

Таблица 3.14. Основные характеристики маршрутизаторов

Исходя из сравнения данных характеристик, наиболее выгодным в плане цена-качество оказался маршрутизатор Mikrotik CCR1016-12S-1S+

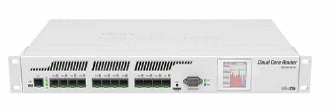

Рисунок 3.4 – Маршрутизатор Mikrotik CCR1016-12S-1S+

Для связи всех коммутаторов на этаже нам необходимо 5 портов. Оставшиеся 7 портов можно использовать в качестве резерва, на случай утраты пригодности какого либо используемого порта, либо для расширения сети новым телекоммуникационным оборудованием. В комплекте к нему поставляется корпус для монтажа в 19” стойку высотой 1U(уши в комплекте), сенсорный LCD дисплей, два блока питания, переходник USB-B 15 см и SFP-RJ45 адаптер. Так как порты имеют разъёмы под SFP, нам необходимо закупиться трансивером Zyxel SFP SFP-1000T

Рисунок 3.5- Трансивер Zyxel SFP SFP-1000T

Трансивер Zyxel SFP SFP-1000T обеспечивает дальность связи, порядка 100 м и скорость до 1000 Мбит/c, что вполне обеспечивает осуществление требований заказчика данного проекта. Так же одним из преимуществ данного адаптера в случае утери работоспособность, то это возможность его замены без выключения аппаратуры.

Помимо прочего к маршрутизатору необходимо приобрести SFP модуль, чтобы организовать связь с провайдером интернет услуги. Требованием является одномодовый режим передачи и передача данных по Gigabit Ethernet. Данным требованиям удовлетворяет модуль Mikrotik S-31DLC20D. Технические характеристики приведены в таблице 3.15.

Характеристики
