Таблица 1.10 – Ведомость площадок

Таблица 1.11 – Ведомость малых архитектурных форм

Вдоль главного фасада запроектированы широкие тротуарные дорожки, которые в случае пожара используются как подъездные пути для пожарных машин. Вдоль тротуара запроектированы фонари.

2 НАУЧНО – ИССЛЕДОВАТЕЛЬСКИЙ РАЗДЕЛ

2.1 Пожарная безопасность зданий повышенной этажности

Для здания повышенной этажности, которым является здание предоставленное в данном проекте, основной проблемой является обеспечение пожарной безопасности. Поэтому научно – исследовательский раздел посвящен именно этой проблеме.

Конечно, этот раздел не полностью исследует данный вопрос, но исследовать вопросы пожарной безопасности в здании повышенной этажности не обходимо.

Здание в силу своей специфики имеет большую степень потенциальной пожарной опасности в сравнении со зданиями нормальной этажности.
Для таких зданий характерны быстрое развитие пожара по вертикали и большая сложность обеспечения эвакуации и спасательных работ. Продукты горения заполняют эвакуационные выходы, лифтовые шахты, лестничные клетки. Скорость распространения дыма и ядовитых газов по вертикали может достигать нескольких десятков метров в минуту. За считанные минуты здание оказывается полностью задымлено, а нахождение людей в помещениях без средств защиты органов дыхания невозможно. Наиболее интенсивно происходит задымление верхних этажей, где разведка пожара, спасение людей и подача средств тушения весьма затруднены. Помимо того, при пожаре часто выходит из строя лифтовое оборудование и системы противопожарной защиты.
Указанные требования являются дополнительными по отношению к действующим нормативным документам [15], [21], [22] и учитывают специфику зданий повышенной.

Противопожарные требования для всех видов зданий направлены на создание условий по предупреждению возникновения пожаров и облегчения пожаротушения, сохранению устойчивости конструкций в условиях воздействия на них высоких температур, огня и воды, созданию условий для безопасной эвакуации людей из зданий.

Основным документом регламентирующим противопожарные требования к зданиям и сооружениям является Федеральный закон Российской Федерации от 22 июля 2008 г. №123-ФЗ "Технический регламент о требованиях пожарной безопасности». [м ]

Здания, в соответствии с требованиями ст. 29 подразделяются по степеням огнестойкости, классам конструктивной и функциональной пожарной опасности. По степени огнестойкости здания подразделяются на пять степеней огнестойкости (I, II, III, IV, V) ст.30. Порядок определения степени огнестойкости зданий, сооружений, строений и пожарных отсеков в соответствии со ст. 87 следующий:

- определяется класс функциональной пожарной опасности здания по ст.32

- определяется степень огнестойкости и класс конструктивной пожарной опасности здания в зависимости от их этажности, класса функциональной пожарной опасности, площади пожарного отсека и пожарной опасности происходящих в них технологических процессов;

- в зависимости от степени огнестойкости и класса конструктивной пожарной опасности определяются пределы огнестойкости и классы пожарной опасности строительных конструкций.

Жилые здания по ст.32 относятся к группе Ф1 (здания, предназначенные для постоянного проживания и временного пребывания людей). В том числе: Ф1.3 - многоквартирные жилые дома и Ф1.4 - одноквартирные жилые дома.

Допустимую высоту здания класса Ф1.3 и площадь этажа в пределах пожарного отсека следует определять в зависимости от степени огнестойкости и класса конструктивной пожарной опасности по таблице 2.1

Таблица 2.1 – Класс конструктивной пожарной опасности

Примечание – Степень огнестойкости здания с неотапливаемыми пристройками следует принимать по степени огнестойкости отапливаемой части здания.

2.2 Безопасность людей

Требования по обеспечению безопасности людей являются приоритетными в комплексе мероприятий пожарной безопасности высотных зданий. Уровень пожарной безопасности людей должен соответствовать требованиям [16]. Для обеспечения эвакуации людей предусмотрен комплекс требований к объемно-планировочным, эргономическим, конструктивным, инженерно-техническим и организационным решениям.
Требования к путям эвакуации в высотных зданиях следует предъявлять более жесткие, чем в обычных зданиях. Поскольку эвакуация при пожаре на больших высотах через оконные проемы невозможна в силу отсутствия соответствующей спасательной техники, необходимо предусматривать быстрый доступ к эвакуационным путям внутри здания.
В высотных зданиях основными путями эвакуации являются лестницы, которые позволяют людям выйти наружу.
Лестницы в сочетании с пожарными лифтами представляют собой безопасные пути доступа пожарных и спасателей к месту возгорания. Объемно-планировочными решениями высотных зданий предусмотрено, что:

• эвакуационные выходы с этажей различных пожарных отсеков предусмотрены в незадымляемые лестничные клетки. Из всех лестничных клеток предусмотрены выходы непосредственно наружу вне зон риска;

• все незадымляемые лестничные клетки имеют выходы на покрытие. Двери выходов на покрытие предусмотрены противопожарными 1-го типа;

• при определении параметров путей эвакуации расчетное количество людей в здании или помещении увеличено против проектной вместимости в 1,25 раза.

• расстояние от дверей квартир до ближайшего эвакуационного выхода составляет не более 12 м.

Лестничные клетки и особенно выходы спроектированы с учетом быстрого удаления дыма и недопущения в них опасных факторов пожара.
Особые требования предъявляются к используемым строительным материалам, материалам, из которых изготовлена мебель и интерьер. Например, отделка стен, потолков и покрытие полов на путях эвакуации, а также в лифтовых холлах, вестибюлях, технических этажах произведены из негорючих материалов, материалы мебели и интерьера не легковоспламеняемыми согласно требованиям [17].

Объемно-планировочные решения: по пожарной опасности включают в себя

• деление здания по вертикали и горизонтали на пожарные отсеки, ограничение площади и высоты отсеков;

• ограничение высоты расположения помещений, тушение пожара в которых затруднено, а также выделение указанных помещений противопожарными преградами;

• ограничение количества шахт лифтов, пересекающих границы пожарных отсеков, а также ограничение связи с шахтами лифтов подземных и надземных этажей;

• деление здания противопожарными преградами, которые блокируют распространение пожара за пределы помещений, между группами помещений различной функциональной пожарной опасности, между этажами и секциями, а также между пожарными отсеками.

2.3 Конструктивные решения

Для снижения пожарной опасности зданий с повышенной этажностью необходимо соблюдать следующие требования к конструкциям:

• основные несущие конструкции при свободном развитии пожара сохраняют огнестойкость согласно требованиям.

• исключено прогрессирующее обрушение при потере огнестойкости отдельных несущих строительных конструкций (в течение времени эвакуации и проведения спасательных работ), в том числе при пожарах, вызванных чрезвычайными ситуациями и террористическими действиями;

• обеспечена защита дверных проемов помещений, выходящих на пути эвакуации, а также входных тамбуров незадымляемых лестничных клеток и лифтовых холлов противопожарными дверями.

Для обеспечения высокого уровня пожарной безопасности зданий повышенной этажности разработаны специальные технические условия по проектированию систем их противопожарной защиты, которые позволяют учесть технологические, архитектурные и другие специфические особенности объекта.

Заключение

В данной работе была разработана архитектурно – строительная часть по проектированию 17- ти этажного жилого здания в г. Владивосток. Особое внимание при разработке проекта было уделено архитектурно – строительной части, где к зданию предъявляются требования; санитарно-эпидемиологические, объёмно-планировочные, эвакуационные, требования по пожаробезопасности.

Выполнены теплотехнические расчёты ограждающих конструкций.

Кроме того, был рассмотрен научно – исследовательский раздел, где более подробно были рассмотрены требования по пожарной безопасности зданий повышенной этажности.

Список используемых источников

1. СП 131.13330.2012 «Строительная климатология» актуализированная редакция СНиП 23-01-99*/ Минрегион России, введ. 2013-01-01. – М.: ФАУ «ФЦС», 2012. – 115 с.

2. СП 50.13330.2012 «Тепловая защита зданий» актуализированная редакция СНиП 23-02-2003/ Минрегион России, введ. 2012-01-01. – М.: ФАУ «ФЦС», 2012. – 95 с.

3. СП 131.13330.2012 Строительная климатология. Актуализированная редакция СНиП 23-01-99* (с Изменением N 2)

4. СП 22.13330.2011 «Основания зданий и сооружений» актуализированная редакция СНиП 2.02.01-83*/ Минрегион России, введ. 2011-05-20. – М.: ОАО «ЦПП», 2011. – 83 с.

5. СП 54.13330.2011 Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003.

6. ГОСТ 30494-2011. Здания жилые и общественные. Параметры микроклимата в помещениях. – Введ. 2013-01-01. – М.: Стандартинформ, 2013. – 19 с.

7. СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» взамен СП 2.13130.2009 / МЧС России, введ. 2012-11-21. – М.: ФГБУ ВНИИПО МЧС России, 2012. – 183 с.

8. Технический регламент о требованиях пожарной безопасности: федер. закон: [принят 22 июля 2008 г. №123-ФЗ] // Собр. Законодательства РФ. – 2008. – №30. – Ст. 3579

9. СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах. Требования к объемно-планировочным и конструктивным решениям» взамен СП 4.13130.2009 / МЧС России, введ. 2013-04-24. – М.: ФГБУ ВНИИПО МЧС России, 2013. – 183 с.

10. СП 22.13330.2011 «Основания зданий и сооружений» актуализированная редакция СНиП 2.02.01-83*/ Минрегион России, введ. 2011-05-20. – М.: ОАО "НИЦ "Строительство", 2011. – 164 с.

11. ГОСТ 31173-2003. Блоки дверные стальные. Технические условия. – Введ. 2004-03-01. – М.: ФГУП ЦПП, 2004. – 54 с.

12. ГОСТ 6629-88. Двери деревянные внутренние для жилых и общественных зданий. Введ. 1989-01-01. – М.: Издательство стандартов, 1989 г. – 19 с.

13. Технический регламент о безопасности зданий и сооружений: федер. закон: [принят 23 декабря 2009 г. №384-ФЗ] // Собр. Законодательства РФ. – 2010. – №31. – Ст. 4251

14. ГОСТ 12.1.004-91 "Пожарная безопасность. Общие требования"

15. СП 112.13330.2011 "Пожарная безопасность зданий и сооружений".

16. ГОСТ Р 56926-2016 «Конструкции оконные и балконные различного функционального назначения для жилых зданий.» Общие технические условия.

17. НПБ 257-02 « Материалы текстильные. Постельные принадлежности, мягкая мебель. Шторы. Методы испытаний на воспламеняемость»

18. Паначёв К.А. "Климатические условия и технико-экономические характеристики населенных пунктов Дальнего Востока". Издательство ДВГУПС, Хабаровск, 2014

19. СП 17.13330.2011 "Кровли. Актуализированная редакция СНиП II-26-76". – 68 с.

20. "Инструкции по устройству молниезащиты зданий и сооружений" РД 34.21.122-87 и СО153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций».

21. СП 42.13330.2011 Градостроительство. Планировка и застройка городских и сельских поселений. Актуализированная редакция СНиП 2.07.01-89* (с Поправкой)

22. СП 54.13330.2011 ЗДАНИЯ ЖИЛЫЕ МНОГОКВАРТИРНЫЕ Актуализированная редакция СНиП 31-01-2003

23. ГОСТ Р 54851-2011. Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче. – Введ. 2011-12-15. – М.: Стандартинформ, 2012. – 28 с.

ПРИЛОЖЕНИЕ А

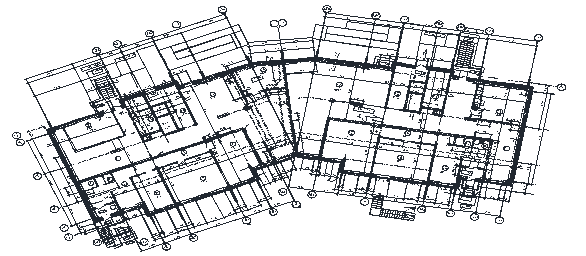

Рисунок А.1 План 1 цокольного этажа

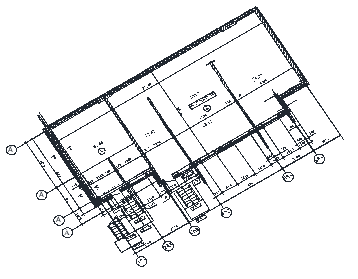

Рисунок А.2 План 2-го цокольного этажа

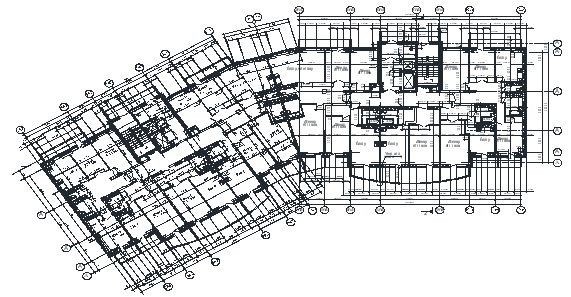

Рисунок А.3 План 1-го этажа

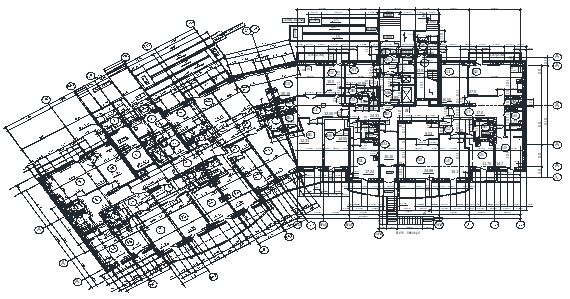

Рисунок А.4 План типового этажа

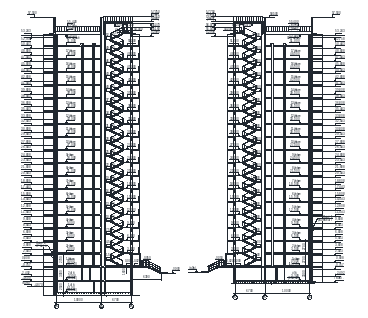

Рисунок А.5 Разрез 1-1, 2-2

Рисунок А.6 А-Б

ПРИЛОЖЕНИЕ Б

Рисунок В.1 Узел выхода водостока

ПРИЛОЖЕНИЕ В

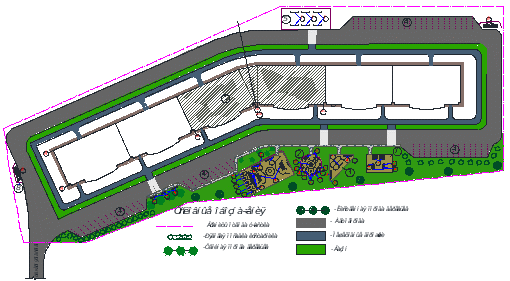

Рисунок Г.1 Генеральный план
