Принятая конструкция наружных стен с указанием слоев изображена на рисунке 1.6. Сведения о конструкции, ее составе, толщине слоев, теплотехнических характеристиках материалов слоев наружных стен приведены в таблице 1.3.

Рисунок 1.6 Конструкция наружной стены

1 –Лицевой полнотелый кирпич; 2 – Гидроветрозащитная пленка; 3 – Утеплитель;

4 – Рядовой пустотелый кирпич.

Таблица 1.3 – Характеристика элементов стен

1.5.5.1 Теплотехнический расчет стен

Требуется выполнение поэлементного требования [10, п. 5.1]

, (1.2)

где - приведенное сопротивление стены теплопередаче, ;

- нормируемое сопротивление стены теплопередаче, , которое определяется по формуле:

, (1.3)

где - базовое значение требуемого сопротивления теплопередаче,

- коэффициент, учитывающий особенности района строительства, согласно [2, п. 5.2] принимается равным 1.

, (1.4)

где - градусо-сутки отопительного периода, ;

и - коэффициенты, принимаемые по [15, таблица 3]

, (1.5)

где и - средняя температура наружного воздуха, , и продолжительность, , отопительного периода;

- расчетная температура внутреннего воздуха здания, .

Для г. Владивосток , , для здания многоэтажного, здания жилого назчения

Согласно [23, п. 4.4.2] Приведенное сопротивление стены теплопередаче определяется по формуле:

, (1.6)

где - условное сопротивление теплопередаче однородной ограждающей конструкции,

- коэффициент теплотехнической однородности ограждающей конструкции.

(1.7)

где и - коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно, ;

- термическое сопротивление одного слоя материала стены, ;

- толщина слоя, м;

- коэффициент теплопроводности материала слоя,

По [23, п. 4.4.3] для стен , для конструкции стены из навесных трехслойных металлических панелей с утеплителем из минеральной ваты , . Проверяем выполнение поэлементного требования.

- условие выполняется

1.5.6 Крыша

В данном проекте принимаем крышу с техническим чердаком в котором расположено машинное отделение.

Парапетный узел крыши изображен на рисунке 1.7.

Водоотвод устроен в виде внутреннего водостока. Данная система состоит из расположения вертикальной наклонной трубы внутри здания, когда влага попадает в водоприемную воронку, находящуюся во внутренней части конструкции кровли.

Система водостока обеспечивает удаление воды с кровельного покрытия, невзирая на отклонение температуры в «+» или «-» от 0ºС. Узлы внутреннего водостока показаны на рисунках 1.8 и Б.1 в приложении соответственно.

По контуру кровли выполняется ограждение высотой 0,9 м.

Сведения о составе, толщине, теплотехнических характеристиках материалов слоев кровли приведены в таблице 1.4.

Таблица 1.4 – Характеристика элементов принятой конструкции кровли

Супердиффузионная мембрана "Tуvek" Плиты из базальтового волокна - 50мм марки П125, Y=125кг/м3

Обрешетка 50х50мм, шаг 500мм Кирпичная стенка - 120мм

Оцинкованная кровельная сталь - 0,5мм

Рисунок 1.7 Парапетный узел кровли

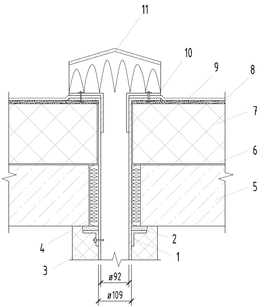

Рисунок 1.8 Узел внутреннего водостока

1 – патрубок с фланцем; 2 – уплотнитель; 3 – утеплитель; 4 – базальтовое волокно;

5 – плита покрытия; 6 – пароизоляционная пленка; 8 – цементно-песчаная стяжка;

9 – основная кровля ;10 – прижимной фланец; 11 – колпак водосточной воронки.

Внутренний водосток установлен так, что они обслуживают приблизительно равные по площади участки кровли. В местах обустройства воронок произведена особо тщательная герметизация отверстий.

Молниезащита блок-секции 3, 4 многоквартирного дома 1.6 обеспечивается мероприятиями в соответствии с требованиями [21].

Защита от прямых ударов молнии выполняется путем наложения молниеприемной сетки из ст. ∅ 10 мм с ячейкой не менее 10х10 м поверх кровли. Молниеприемная сетка приварена к закладным изделиям железобетонного покрытия ст. ∅ 10 мм.

Крепление молниеприемной сетки к кровельному покрытию выполнено с помощью круглых пластиковых держателей с бетоном в комплекте с пластиковым основанием.

В качестве естественных токоотводов молниезащиты приняты соединенная между собой металлическая арматура железобетонных конструкций (колонны, перекрытия, покрытия, веншахты ВШ1) проектируемого 17- этажного здания, блок-секции 3, 4. Естественным заземлителем является металлическая арматура железобетонного фундамента здания.

В качестве естественного молниеприемника, выступающих над кровлей будки выхода на кровлю и машинного помещения, принято металлическое ограждение с толщиной элементов не менее 4 мм установленного по краю. Для создания контура элементы металлического ограждения соединены между собой ст. ∅ 10 мм для создания по периметру сетки с ячейкой не менее 10х10 м и присоединены к основной молниеприемной сетке не менее чем в двух точках ст. ∅ 10 мм и металлической лестницей с толщиной элементов не менее 4 мм.

Крепление ст. ∅ 10 мм к кровельному покрытию выполнено с помощью круглых пластиковых держателей с бетоном в комплекте с пластиковым основанием.

1.5.6.1 Теплотехнический расчет перекрытия

Приведенное сопротивление теплопередаче конструкции покрытия определяется по формуле 1.9

(1.8)

где и - коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно, ;

- термическое сопротивление одного слоя материала покрытия, ;

- толщина слоя, м;

- коэффициент теплопроводности материала слоя,

По [14, таблица 4, таблица 5] для покрытий ,

Таблица 1.5 – Конструкция кровли

Проверяем выполнение поэлементного требования.

- условие выполняется

1.5.7 Лестницы

В конструктивном отношении решено изготовление ядра жесткости из монолитного железобетона с толщиной стен 200 мм. Ядро жесткости представляет собой единый монолитный блок, включающий в себя: лифтовую шахту и лестничный марш. Все элементы ядра жесткости монолитные. Шахта лифта из монолитного железобетона с толщиной стен 200 мм. Лестничные марши монолитные шириной 1100 мм. Пространственная жесткость обеспечивается за счет монолитного перекрытия толщиной 180 мм и монолитных стен толщиной 200 мм. Применение полностью монолитного ядра жесткости позволяет достичь максимальных значений жесткости каркаса всего здания. Кроме этого при точном соблюдении технологии и надлежащем контроле качества работ, достигается отличный внешний вид, позволяющий свести к минимуму отделочные работы на лестничных клетках, производя только финальную отделку.

1.5.8 Перегородки

Перегородки удовлетворяют основным требованиям, предъявляемым к ним: устойчивости, прочности, гвоздимости, звукоизоляции, санитарной гигиены и т.д.

В данном проекте межквартирные перегородки выполнены из андезитобазальтовых блоков толщиной 200мм на растворе М50, межкомнатные перегородки - из андезитобазальтовых блоков толщиной 100мм. Перегородки отделяющие санузлы выполнить из кирпича керамического М75 на растворе М50.

Пересечение перегородок выполнять с перевязкой швов.

1.5.9 Полы

Полы жилых зданий проектируются в зависимости от назначения помещения. Для принятых типов полов составляется экспликация полов таблица 1.6.
