Текст из файла (страница 5)

Рисунок 1.9 - Экспликация оконных проемов

Перемычки предназначены для перекрытия дверных и оконных проемов в кирпичных стенах.

Железобетонные перемычки изготовляют из бетона и арматуры. При этом металл защищен от коррозии, а бетон усиливается арматурой, при этом увеличивается долговечность. Деталь устройства перемычки в наружной стене внутренней стенах изображена на рисунке 1.10. Деталь устройства рядовой перемычки в перегородках рисунок 1.11.

Рисунок 1.10 - Деталь устройства перемычки в наружной стене

Рисунок 1.11 - Деталь устройства рядовой перемычки в перегородках

Последовательность устройства рядовой перемычки:

а) уложить опалубку (доски толщиной 40 - 50мм) на кирпичи, выпущеные из кладки или в борозды на откосах или на деревянные раскрепленные подпорки,

б) растелить слой цементно-песчаного р-ра марки 100 толщиной 40мм,

в) втопить арматурные стержни d12AIII (по 3шт.на 1перемычку с опиранием на 250мм с каждой стороны) под нижний ряд кирпича рядовой перемычки,

г) после снятия опалубки кирпичи, выпущенные из кладки срубить, борозды заложить кирпичом, или убрать подпорки, а потом снять опалубку.

1.5.11 Двери

Дверные коробки закреплены в проемах к антисептированым деревянным пробкам, закладываемым в кладку во время кладки стен. Двери оборудуются ручками, защелками и врезными замками. Размеры дверей: входные в здание – 1500 х 2100 мм; входные в квартиры – 1000 х 2100 мм; внутриквартирные двери - 900 х 2100мм; 1000 х 2100 мм; санитарный узел - 800 х 2100 мм; входные на лоджии – 700 х 2100.

Спецификация элементов заполнения дверных проемов приведена в таблице 1.8.

Таблица 1.8 – Спецификация элементов заполнения дверных проемов.

Окончание табл. 1.8

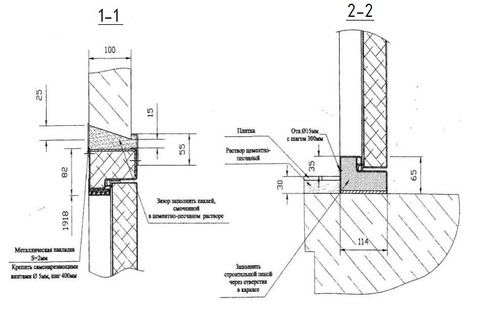

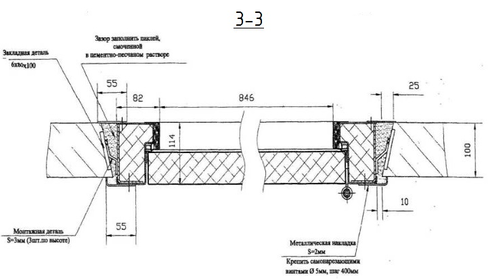

Основные узлы крепления дверей представлены на рисунке 1.12.

Рисунок 1.12 – Узлы крепления дверей

1.5.12 Внутренняя отделка помещений

Важную эстетическую функцию в интерьере помещений выполняет внутренняя отделка. При подборе материала отделки необходимо учитывать целый ряд требований, таких как противопожарные, санитарные, эстетические и акустические.

Ведомость отделки помещений представлена в таблица 1.9.

Таблица 1.9 – Ведомость отделки помещений

Генеральный план

Выбор участка под строительство 17-и этажного жилого дома осуществляется в соответствии с генеральным планом квартала. Перед главным входом разрабатывается площадь. На территории разбиваются дорожки с асфальтным покрытием, зеленые зоны, на которых высаживаются деревья хвойных и лиственных пород , кустарник и декоративный кустарник вдоль дорожек.

Генеральный план изображен в приложении В, рисунок В.1

Вокруг дома предусмотрен противопожарный проезд шириной 3,5м и автостоянка.

Благоустройство проектируемой площадки предусматривает устройство асфальтного покрытия проездов, площадок и тротуаров.

Привязка дома осуществляется от существующего здания.

Пешеходная часть тротуара принята шириной 1,5 м. Для обеспечения санитарно – гигиенических условий территория свободная от застройки озеленяется. В проекте использованы разнообразные типы посадок. Для обогащения архитектурного облика производится рядовая посадка. Вдоль дорожек высаживаются лиственные деревья и цветущие многолетние кустарники. Между домом и площадками для стоянки автомобилей запроектированы посадки деревьев и кустарников, что является шумопоглощением и улучшает экологическое равновесие воздушной среды..

Также предусматриваются зоны отдыха детей дошкольного возраста, для детей младшего школьного возраста, площадки для отдыха взрослых. Ведомость площадок таблица 1.10.

Площадки оснащены: Скамьями, качелями, тренажерами. Ведомость малых архитектурных форм представлена в таблице 1.11.

В цоколе жилого дома запроектированы встроенные офисные помещения.
