Текст из файла (страница 3)

Рисунок 1.2 Схемы расположения железобетонных и деревянных шпал при примыкании рельсовых плетей к мостам (а) и при укладке на мостах рельсовых плетей (б,в)

Стыкование участков бесстыкового пути на железобетонных шпалах с различными типами рельсовых скреплений, а также с железобетонными мостовыми шпалами на мостах осуществляется без изменения их эпюры в зоне переходов. Аналогичным образом стыкуется бесстыковой путь на железобетонных шпалах со стрелочными переводами на железобетонных брусьях.

На участках бесстыкового пути укладывать вновь деревянные шпалы запрещается. В местах размещения средств контроля технического состояния подвижного состава и нагрева букс укладываются специально разработанные железобетонные шпалы, на существующем пути допускается до проведения очередного ремонта использование деревянных шпал со скреплением КД, установленного на полное количество шурупов.

1. Промежуточные рельсовые скрепления.

Промежуточные рельсовые скрепления, применяющиеся на бесстыковом пути, должны обеспечивать нагрузки, действующие на узел скрепления:

горизонтальных продольных сил – 14 кН;

боковых сил в прямых и в кривых радиусами 500 м и более – не менее 50 кН, в кривых радиусами менее 500 м – не менее 100 кН.

В сложных климатических, эксплуатационных условиях конструкция промежуточных рельсовых скреплений и нормы ее содержания на участках бесстыкового пути должны соответствовать требованиям, приведенным в разделе 5 настоящей Инструкции.

При укладке бесстыкового пути каждый узел скреплений должен обеспечивать нормативное прижатие рельса к основанию не менее 20 кН. Это достигается затяжкой гаек болтов и шурупов промежуточных скреплений с крутящим моментом в соответствии с требованиями таблицы 1.5.

Таблица 1.5 Нормы затяжки гаек болтов и шурупов при укладке бесстыкового пути и допускаемому понижению ее в процессе эксплуатации

Показатели	Крутящий момент, Н.м, при типах скреплений
	КБ65		ЖБР-65	ЖБР-65Ш, ЖБР-65ПШМ, ЖБР-65ПШ, СМ-1	W-30
	клеммный болт	закладной болт
1	2	3	4	5	6
Затяжка гаек болтов и шурупов при укладке бесстыкового пути	150	120	180-200	220-250	300-350

Продолжение таблицы 1.5

1	2	3	4	5	6
Минимально допускаемое значение затяжки гаек болтов и шурупов в процессе эксплуатации	100	70	120	150	200

^) Для обеспечения запаса усилия прижатия затяжку гаек болтов скреплений КБ65 при укладке плетей и при подтягивании их в процессе эксплуатации необходимо производить с крутящим моментом: 200 Н^.м (20 кгс^.м) – для клеммных болтов; 150 Н^.м (15 кгс^.м) –закладных болтов. Для других типов рельсовых скреплений по утвержденным Управлением пути и сооружений техническим условиям, инструкциям.

Во избежание угона плетей в процессе эксплуатации средний крутящий момент затяжки болтов и шурупов промежуточных рельсовых скреплений не должен быть меньше минимально допускаемых значений, приведенных в таблице 1.5.

Анкерные скрепления типа АРС-4, Пандрол-350, КПП-5 при укладке бесстыкового пути должны обеспечивать прижатие рельса к основанию усилием не менее 20 кН. Минимально допускаемое значение усилия прижатия рельса в узле скрепления в процессе эксплуатации на прямых и в кривых участках радиусами более 1200 м должно быть не менее 17 кН, а в кривых радиусами 1200 м и менее – не менее 15 кН.

Монорегулятор скреплений АРС-4 при укладке бесстыкового пути должен быть установлен на 3-ю позицию. При выявлении участка пути с усилием прижатия рельса к основанию ниже допускаемого значения монорегулятор устанавливается на 4-ю позицию.

Рельсовое скрепление ЖБР-65Ш представлено на рисунке 1.3 и 1.4

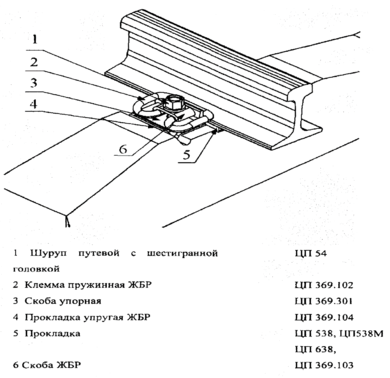

Рисунок 1.3 Узел скрепления ЖБР-65Ш

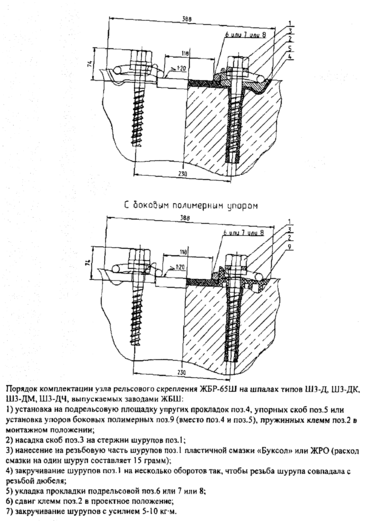

Рисунок 1.4 Схема комплектации узла рельсового скрепления ЖБР-65Ш

1. Рельсовые плети.

2.6.1 Новые рельсы, свариваемые в условиях рельсосварочных поездов (далее – РСП) в плети длиной 800 м и менее, именуемые далее короткими плетями, должны быть одного типа, одной марки стали, одинакового термического упрочнения, изготовлены на одном металлургическом комбинате и одной категории качества. На путях 1-го и 2-го классов, а также 3-го класса – при нехватке старогодных отремонтированных рельсов, плети свариваются из новых рельсов длиной до 100 м включительно. На остальных путях (3-5-го классов) плети свариваются из старогодных отремонтированных рельсов любой длины, но не короче 6,0 м.

Рельсы, свариваемые в плети бесстыкового пути, должны соответствовать требованиям Технических условий на работы по реконструкции (модернизации) и ремонту железнодорожного пути.

Сварка новых рельсов в плети должна производиться в соответствии с требованиями Стандарта ОАО «РЖД» Рельсы железнодорожные, сваренные электроконтактным способом. Технические условия.

Болтовые отверстия на концах рельсовых плетей и рельсов уравнительных пролетов по размерам и расположениям должны соответствовать требованиям ГОСТ Р 51685-2013. «Рельсы железнодорожные. Общие технические условия». Отверстий должно быть три на каждом конце плети или уровнительного рельса. Болтовые отверстия рельсов диаметром 36 и 22 мм должны иметь фаски размером от 1,5 до 3,0 мм снятые под углом около 45^о.

На торцах этих рельсов по контуру головки делается фаска размером от 1 до 2 мм под углом 45^о.

На участках железнодорожных линий 1, 2 и 3 классов линий специализации «В», «С», «О» и «Т» на мостах длиной более 25 м и в тоннелях применение старогодных рельсов не допускается. На участках пути 4 и 5 классов линий специализации «П», «Г» и «М» разрешается, по согласованию с начальником службы пути, укладывать на мостах рельсовые плети, сваренные из старогодных рельсов.

Электроконтактная сварка старогодных рельсов в плети должна производиться в соответствии с требованиями Технических условий на ремонт, сварку и использование старогодных рельсов «Рельсы железнодорожные старогодные».

Длины плетей устанавливаются проектом. На путях 1 и 2 классов линий с высокоскоростным «В», скоростным «С», особогрузонапряженным «О» и тяжеловесным «Т» движением поездов плети из новых рельсов свариваются электроконтактным способом (ПРСМ, машинами на комбинированном ходу и др.) до длины перегона и более. Стыки, сваренные электроконтактной сваркой, должны пройти термическую обработку.

На путях всех классов плети из старогодных рельсов могут свариваться между собой до длины перегона, блок-участка и менее как электроконтактной, так и алюминотермитной сваркой.

Плети, укладываемые в кривых должны иметь разную длину по наружной и внутренней нитям с тем, что бы их концы размещались по наугольнику. Не допускается забег концов плетей в стыках более 80 мм.

На участках с автоблокировкой с тональными рельсовыми цепями, не требующими укладки изолирующих стыков, или при условии вваривания в плети рельсовых вставок с высокопрочными изолирующими стыками, обеспечивающими усилие их разрыву не менее 2,3 МН, укладываются плети длиной, как правило, до перегона и более.

На участках c S-образными, одиночными или несколькими кривыми радиусами 350 м и менее, где наблюдается интенсивный боковой износ головки рельсов, разрешается укладывать короткие плети длиной не менее 350 м.Во всех остальных случаях, кроме участков пути между стрелочными переводами (см.п.2.6.9) укладываемые короткие плети также не должны быть короче 350 м.

Более короткие плети, но длиной не менее 100 м, могут укладываться между стрелочными переводами. При сварке стыков на стрелочном переводе между концами плетей и стрелочного перевода укладываются уравнительные стыки (раздел 3.5 Инструкции). Между концами не сваренных стрелочных переводов и плетей, которые могут свариваться из старогодных отремонтированных рельсов, укладывается две пары уравнительных рельсов длиной по 12,5 м. При этом концы плетей, уравнительных рельсов и стрелочного перевода должны стягиваться высокопрочными болтами. При их отсутствии длины плетей должны быть не менее 150 м.

Стыки, сваренные в РСП, отмечаются светлой несмываемой краской двумя вертикальными полосами шириной по 20 мм, которые наносят на всю шейку рельса внутри колеи симметрично оси стыка на расстоянии 100 мм с обоих сторон шва.

Стыки, сваренные ПРСМ и МСК, в таком же порядке отмечаются двумя парами вертикальных полос на расстоянии 250 мм с каждой стороны от середины стыка. Разметка стыков, сваренных алюминотермитной сваркой, должна производиться в соответствии с требованиями Технических условий

«Сварка рельсов алюминотермитная методом промежуточного литья» (ТУ 0921-127-01124323-2005) и изменений к ним.

Каждая эксплуатируемая плеть должна иметь маркировку. В проекте укладки бесстыкового пути каждой короткой плети присваивают порядковый номер, под которым она должна значиться в Журнале учета службы и температурного режима рельсовых плетей . Правую и левую плети по счету километров отмечают буквами П и Л.

В условиях РСП в начале и конце каждой плети, сваренной из новых или старогодных рельсов, на расстоянии 12,5 м от ее торцов на внутренней стороне шейки рельса (со стороны оси пути) светлой несмываемой краской наносятся: номер РСП, номер плети по сварочной ведомости и длина плети.

Учитывая выше изложенные требования, для укладки принята следующая конструкция пути:

Рельсы типа Р65 новые; шпалы железобетонные; промежуточное скрепление ЖБР-65Ш; эпюра шпал - 1840 шт/км на прямом участке пути, 2000шт/км в кривых при R≤1200 м; минимальный радиус кривой R = 585м; балласт щебеночный, толщина под шпалой 0,40 м;

1.3 Расчеты элементов верхнего строения пути на прочность в зимних и летних условиях при проходе современной подвижной нагрузки.

1.3.1 Общие сведения

При воздействии подвижного состава в элементах верхнего строения пути возникают напряжения и деформации. Зависимость их от сил, действующих на путь, сложна и пока не поддается точному определению. Поэтому в Методике оценки воздействия подвижного состава на путь [1] приняты следующие правила и предпосылки.

• Рельс считается балкой бесконечно большой длины неизменяемого сечения, лежащей на сплошном равноупругом основании.

• Путь и подвижной состав находятся в исправном состоянии, отвечающем требованиям ПТЭ.

• Колеса подвижного состава при движении не отрываются от поверхности катания рельсов (рассматривается безударное движение).

• Расчет ведется на вертикальные силы, приложенные по оси симметрии рельса. Из продольных горизонтальных сил учитываются только температурные силы, появляющиеся в рельсах.

• Упругая реакция основания считается линейно зависящей от осадки.

• Характеристики пути считаются постоянными величинами.

• Влияние климатических факторов учитывается лишь при температурных воздействиях на рельсы и изменениях жесткости пути при промерзании шпал, балласта и земляного полотна.

• Ввиду относительно небольшого влияния соседних колес принимается допущение, что давления от них имеют средние значения.

• Собственные напряжения и неупругие сопротивления не учитываются.

• Колебания массы колеса и пути в расчетах учитываются коэффициентом α₀ (α₀=0,401, α_п=1,48 для пути с железобетонными шпалами).

• За расчетное сечение пути принимаем сечение в зоне влияния изолированной неровности пути, которое экипаж проходит со сжатыми рессорами.

• Дисбаланс колес не учитывается.

• Рельс рассчитывается только на нормальное напряжение изгиба.

• Расчет ведется по одному рельсу.

Несмотря на большое количество допущений, и предпосылок, расчет дает достаточно удовлетворительные результаты, совпадающие с экспериментальными данными.
