Таблица 1.3. Классы железнодорожных путей
Группа пути | Годовая приведенная грузонапряженность, млн. ткм брутто/км год | Подгруппы пути – установленные скорости движения поездов, км/ч (числитель – пассажирские, знаменатель – грузовые) | |||||||
С1 | С2 | 1 | 2 | 3 | 4 | 5 | 6 | ||
201-250 100 (121-140)* | 141-200 100 (101-120)* | 121-140 91-100 | 101-120 81-90 | 81-100 71-80 | 61-80 61-70 | 41-60 41-60 | 40 и менее | ||
А | Более 80 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 3 |
Б | 51-80 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 3 |
В | 26-50 | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 4 |
Г | 11-25 | 1 | 1 | 1 | 2 | 3 | 3 | 4 | 4 |
Д | 6-10 | 1 | 1 | 2 | 3 | 4 | 4 | 4 | 5 |
Е | 5 и менее | - | - | - | - | 4 | 4 | 5 | 5 |
*- грузовых до 100км/ч, грузовых ускоренных до 120 км/ч и рефрижераторных до 140 км/ч.
Примечания:
-
При количестве графиковых пригородных и пассажирских поездов с максимальными скоростями движения 80 км/ч и более, независимо от значения грузонапряженности, путь должен быть не ниже:
1 класса – более 100 поездов в сутки;
2 класса – 31 – 100 поездов в сутки;
3 класса – 6 – 30 поездов в сутки.
-
На участках со сложным планом пути, на которых протяженность кривых с радиусом менее 350 м составила более 20% всего протяжения или протяженность всех кривых – более 40%, при прочих равных условиях класс пути повышается на один класс.
-
Пути сортировочных горок классифицируются в зависимости от объемов среднесуточной переработки вагонов:
сортировочные горки большой и повышенной мощности: переработка в среднем в сутки 3500 вагонов и выше или при числе путей в сортировочном парке 30 и более – относятся ко 2 классу;
сортировочные горки средней мощности: переработка в среднем в сутки от 1500 до 3500 вагонов или при числе путей в сортировочном парке от 17 до 29 – относятся к 3 классу;
сортировочные горки малой мощности: переработка в среднем в сутки от 250 до 1500 вагонов или при числе путей в сортировочном парке до 16 включительно относятся к 4 классу.
-
Класс стрелочного съезда определяется по более высокому классу соединяемых путей.
-
При специализации линии Г, О, Т устройство кривых определяется скоростью движения грузовых поездов в грузовом направлении, в порожнем направлении устройство кривых производится как для линий смешанного движения.
Характеристика участка проектирования:
– участок Хака - Дорминдонтовка (8608 Пк7+10,50-8617 Пк2+46,70)
– грузонапряженность по нечетному пути – 39.5 млн.т км брутто/км в год;
– участок двухпутный, электрофицированный, оборудован двухсторонней автоблокировкой;
– максимальные установленные скорости движения поездов:
пассажирских поездов – 100 км/ч;
грузовых поездов – 80 км/ч.
Согласно распоряжению ОАО «РЖД» от 31.12.2015 г. № 3188р, класс линии 1, специализация линии Г, класс пути 2, группа пути В, категория пути 3.
-
Выбор конструкции бесстыкового пути, оценка его прочности
Выбор конструции бесстыкового пути осуществляется в соответствии с Распоряжением ОАО «РЖД» от 14.12.2016 г. № 2544р [4].
-
Земляное полотно
Бесстыковой путь на главных и станционных путях может укладываться в прямых участках и в кривых радиусами не менее 250 м. На станционных путях 5-го класса при использовании гравийного или песчано-гравийного балласта бесстыковой путь в кривых участках может укладываться при радиусах не менее 600 м.
Земляное полотно должно быть прочным и устойчивым и иметь достаточные размеры для размещения балластной призмы. Минимальная ширина обочины земляного полотна для линий 1-го, 2-го и 3-го классов – 50 см, 4-го и 5-го классов – 40 см.
Не допускаются пучины высотой более 10 мм, просадки пути, сплывы и оползания откосов насыпей и другие деформации земляного полотна. Они должны быть устранены в соответствии с техническими условиями на работы по реконструкции (модернизацию) и ремонту железнодорожного пути.
На подходах к большим мостам земляное полотно, независимо от класса линии, должно быть уширено дополнительно на 0,5 м в каждую сторону на протяжении 10 м от задней грани устоев, а на последующих 25 м постепенно сведено к нормальной ширине.
На стадии проектирования земляное полотно должно быть обследовано в соответствии с Инструкцией по содержанию земляного полотна железнодорожного пути. Выявленные дефекты – пучины, просадки пути, сплывы и оползания откосов насыпей и другие деформации земляного полотна должны быть устранены в соответствии с Техническими условиями на работы по реконструкции (модернизации) и ремонту железнодорожного пути до укладки бесстыкового пути.
-
Балластный слой.
На вновь укладываемых участках бесстыкового пути должен применяться щебеночный балласт.
Балластная призма должна содержаться в соответствии с типовыми поперечными профилями, приведенными в таблице 1.4.
Таблица 1.4 Номинальные размеры балластной призмы в зависимости от класса пути, см
Класс пути | Толщина слоя балласта в подрельсовой зоне (в кривых - по внутренней нити) без учета песчаной подушки, hщ | Ширина плеча призмы, d |
1С, 2С | 40 | 45 |
1 и 2 | 40 | 45 |
3 | 40 | 40 |
4 | 30 | 40 |
5 | 20 | 40 |
П р и м е ч а н и я:
1. Балластная призма указанных размеров должна состоять из очищенного или нового щебеночного балласта.
2. Под слоем нового или очищенного щебня нормируемой толщины могут находиться песчаная подушка толщиной 20 см, слой песчано-гравийной смеси или щебня фракций 5-25 мм, толщина которого определяется в проекте по ремонту пути. Вместо подушки также может быть уложен защитный разделительный слой из геотекстиля и геосентетического материала в соответствии с проектом по ремонту пути.
3. Крутизна откосов балластной призмы при всех видах балласта должна быть 1:1,5, а песчаной подушки -1:2, на путях 5 класса крутизна откосов допускается 1:2,5.
4. Находящийся в эксплуатации асбестовый, песчано-гравийный балласт при плановых видах ремонта пути должен быть заменен на щебеночный балласт.
Балластный слой по виду, качеству балласта и очертанию балластной призмы должен соответствовать требованиям Технических условий на работы по реконструкции (модернизации) и ремонту железнодорожного пути.
На участках со скоростями 201 – 250 км/ч при строительстве и реконструкции пути должен применяться щебень I-ой категории по ГОСТ Р54768-2011 «Щебень из плотных горных пород для балластного слоя железнодорожного пути».
-
Шпалы.
На участках бесстыкового пути должны применяться железобетонные шпалы, в том числе на участках со сложными эксплуатационными, климатическими условиями в кривых радиусами 650 м и менее по нормам раздела 5 настоящей Инструкции при укладке бесстыкового пути должны применяться шпалы с повышенным сопротивлением сдвигу поперек оси пути (не менее 5,0 кН при сдвиге на 0,4 мм). При обосновании и согласовании с Управлением пути и сооружений Центральной дирекции инфраструктуры ОАО «РЖД» (далее – ЦДИ ЦП) разрешается применение шпал других типов, а также безбалластного основания. На линиях 3-5 классов специализаций линий «П», «Г» и «М» должны применяться, как правило, старогодные отремонтированные шпалы.
Эпюры шпал на путях линий 1 - 3-го классов должны быть: в прямых участках и в кривых радиусом более 1200 м - 1840 шт./км, радиусом1200 м и менее - 2000 шт./км; на путях 4 - 5-го класса: в прямых и кривых радиусом более 1200 м - 1600 шт./км, радиусом 1200 м и менее - 1840 шт./км.
В местах примыкания рельсовых плетей бесстыкового пути с железобетонными шпалами к участкам звеньевого пути с деревянными шпалами, к стрелочным переводам с деревянными брусьями, башмакосбрасывателям, уравнительным приборам, мостам, эксплуатируемым с деревянными мостовыми брусьями преимущественно на линиях 4-5 классов, железобетонные шпалы следует укладывать в соответствии со схемами, приведенными на рисунках 1.1 и 1.2.

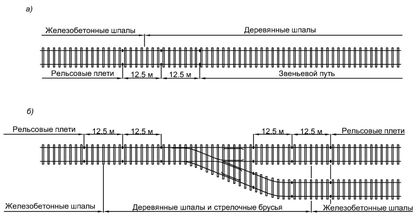

Рисунок 1.1 Схемы примыкания бесстыкового пути на железобетонных шпалах к звеньевому пути (а) и к стрелочному переводу (б)
Рельсовые плети бесстыкового пути на мостах с железобетонными плитами стыкуются с бесстыковым путем на железобетонных шпалах за его пределами, с укладкой в пределах челноков шпал с эпюрой 2000 шт./км.
а)
