РАЗРАБОТКА WEB-ПРИЛОЖЕНИЯ ДЛЯ ТРАНСПОРТНО-ЛОГИСТИЧЕСКОЙ КОМПАНИИ

Пояснительная записка к выпускной квалификационной работе бакалавра

ВКР 09.03.02.240 ПЗ

Хабаровск – 2017

Abstract

In the framework of this master's thesis, is an Internet application developed for transport and logistics companies. In order to develop this application, scope, object, types of operations, as well as the services of this company were studied. Based on these data, functional, informational and behavioral models of information system are designed and manufactured, and the interface for Internet applications. In addition, the program was chosen for the development of Internet applications and create a working prototype.

Содержание

Введение 3

1 Описание предметной области 5

2 Цели и задачи 6

3 Проектирование системы 8

3.1 Модель вариантов использования 8

3.2 Диаграммы вариантов использования 8

3.3 Диаграммы автоматов 13

3.4 Модель анализа 17

3.5 Диаграмма классов анализа 18

3.6 Диаграммы последовательности 19

3.7 Диаграммы коммуникаций 21

3.8 Модель проектирования 22

3.9 Диаграмма деятельности 23

3.10 Модель реализации 26

4 Практическая часть 31

4.1 Выбор программного обеспечения 31

4.2 Разработка интерфейса проекта 38

4.3 Руководство пользователя 40

4.4 Руководство администратора 46

Заключение 50

Список используемых источников 51

Введение

В современном мире глобальная сеть Internet имеет очень большое влияние на общество и мир в целом. Данное влияние не имеет исторических аналогов. Его сегодняшний день – это начало эпохи электронного проникновения во все сферы человеческой жизни, это нечто большее, чем просто маркетинговая кампания, это основа новой философии и новой деловой стратегии.

Internet развивается довольно стремительно. Быстро растет количество изданий, посвященных Сети, что предвещает широкое ее распространение даже в далеких от техники областях. Internet превращается из большой игрушки для интеллектуалов в полноценный источник разнообразной полезной информации для любой категории пользователей.

Поэтому, логично сделать вывод, что с точки зрения рекламы, продажи, покупки продукции или услуг различного рода, Internet – наиболее значимый ресурс. Множество людей, по всему миру пользуются Интернетом, как для получения информации, так и для развлечений.

Web-технологии полностью перевернули представления о работе с информацией, да и с компьютером в целом. Оказалось, что традиционные параметры развития вычислительной техники – производительность, пропускная способность, емкость запоминающих устройств – не учитывали главного «узкого места» системы – интерфейса с человеком. Устаревший механизм взаимодействия человека с информационной системой сдерживал внедрение новых технологий и уменьшал выгоду от их применения. И только когда интерфейс между человеком и компьютером был упрощен до естественности восприятия обычным человеком, последовал беспрецедентный взрыв интереса к возможностям вычислительной техники.

Создание Web-приложений является одной из важнейших технологий разработки ресурсов Internet. Хороший сайт, содержащий в себе всю полезную информацию, является лучшей визитной карточкой как коммерческой фирмы, так и образовательного учреждения, работая на них в любое время.

Для создания Web – приложений нужно учитывать несколько задач, следуя которым можно упросить его разработку:

• ознакомиться с современными Интернет-технологиями и, по возможности, использовать их в своей разработке;

• изучить программный инструментарий, применяемый для разработки и создания Web - приложений;

• выявить и учесть методы и способы представления на Web - страницах различных видов информации, не препятствующие их доступности;

• ознакомиться с основными правилами и рекомендациями по разработке и созданию Web - приложений и неукоснительно следовать им в своей практике;

• определиться со структурой Web - страниц;

• выбрать стратегию разработки и создания Web - приложения.

1. Описание предметной области

Транспортно-экспедиторская компания «Л-Стрим» оказывает логистические услуги полного цикла и пользуется репутацией надежного партнера. Основная деятельность компании - международные грузовые перевозки из стран Азиатско-Тихоокеанского региона, перевозки по территории России, комплексные услуги ВЭД, складские услуги.

Компанией осуществляются перевозки грузов различными видами транспорта. Доставка грузов производится железнодорожным, автомобильным, воздушным и морским транспортом. Компания предлагает самые различные варианты перевозок, среди которых — контейнерные перевозки, повагонные отправки, а также перевозки сборных грузов. В международном сообщении перевозки осуществляются через порты и сухопутные пограничные переходы Дальнего Востока.

Организация довольно молодая так, как существует на рынке около двух лет. Но за этот небольшой срок она уже зарекомендовала себя хорошим партнером, и качественно выполняемой работой.

Начать работать с организацией можно, позвонив менеджерам или оставив заявку на сайте компании. Так же на сайте можно ознакомиться с услугами компании, ее тарифами. Кроме этого, можно просмотреть контакты компании и информацию о ней.

Основная документация:

• ОГРН;

• ИНН;

• устав предприятия;

• реквизиты;

• заявка на перевозку сборного груза;

• договор.

1. Цели и задачи

Целью разработки WEB-приложения «Л-Стрим» является создание удобного и эффективного инструмента оказания логистических услуг, а именно международные перевозки из стран Азиатско-Тихоокеанского региона, перевозки по территории России, комплексные услуги ВЭД, складские услуги. Пользователь должен иметь возможность ознакомиться с полным объемом информации о деятельности и услугах компании.

Задачи, которые должно реализовывать разрабатываемое Web-приложение:

• дать возможность клиенту пользоваться услугами компании;

• предоставить возможность получения новой информации, касающихся перевозок;

• минимизировать телефонные/почтовые контактов с заказчиком за счет удобной подачи информации на Web-приложении;

• частично автоматизировать процесс оказания услуг заказчикам.

Администратор сайта следит за актуальностью информации, обрабатывает заявки, ведет учет заявок, предоставляет всю необходимую информацию, интересующую заказчика. Так же связывается с заказчиком для уточнения параметров заявки и отвечает на задаваемые вопросы.

При разработке Web-приложения необходимо решить следующие задачи:

• ознакомиться с деятельностью компании;

• рассмотреть основные понятия web-технологий;

• изучить основные технологии создания web-приложений;

• разработать web-приложение;

• разработать хороший интерфейс web-приложения;

• разместить приложение в сети Интернет.

Web-приложение должно соответствовать правилам, указанным компанией ООО «Л-Стрим».

1. Проектирование системы

1. Модель вариантов использования

Визуальное моделирование в UML можно представить, как некоторый процесс поуровнего спуска от наиболее общей и абстрактной концептуальной модели к логической, а затем и к физической модели соответствующей информационной системы. Для достижения этих целей вначале строится модель вариантов использования, которая описывает функциональное назначение системы, т.е. предназначена для функционального моделирования системы (в структурном подходе данной модели соответствуют диаграммы IDEF0 и DFD).

Основная цель построения этой модели – достигнуть взаимопонимания между разработчиками и заказчиками (пользователями) по назначению, возможностям и технологии использования будущей информационной системы, т. е. определить границы ее применения.

Варианты использования представляют связующую нить, проходящую через все этапы разработки системы.

Построение этой модели необходимо для выявления:

• внешнего окружения, взаимодействующего с системой (актеров);

• основных функций системы (вариантов использования) с возможным уточнением технологии их выполнения;

• нефункциональных требований (платформы, производительности, надежности, защищенности и т. д.).

1. Диаграммы вариантов использования

Диаграмма вариантов использования (сценариев поведения, прецедентов) является исходным концептуальным представлением системы в процессе ее проектирования и разработки. Данная диаграмма состоит из актеров, вариантов использования и отношений между ними.

Суть данной диаграммы состоит в следующем: проектируемая система представляется в виде множества актеров, взаимодействующих с системой с помощью, так называемых вариантов использования.

При этом актером (действующим лицом, актантом, актором) называется любой объект, субъект или система, взаимодействующая с моделируемой системой извне. В свою очередь вариант использования – это спецификация сервисов (функций), которые система предоставляет актеру.

Согласно UML актера графически можно отобразить тремя способами:

• «проволочный человечек»;

• класс с текстовым стереотипом «actor»;

• произвольная иконка.

Вариант использования обозначается на диаграмме эллипсом, внутри которого содержится его описание, обозначающее выполнение какой-либо операции или действия.

Варианты использования могут включать в себя описание особенностей способов реализации сервиса и различных исключительных ситуаций, таких как корректная обработка ошибок системы.

Актерами в данной системе выступают:

• пользователь;

• администратор.

Варианты использования:

• формирование и изменение предложения;

• просмотр информации;

• редактирование информации;

• заполнение заявки;

• обращение к специалисту;

• обработка заявки.

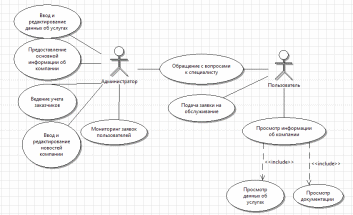

На рисунке 3.1 изображена контекстная диаграмма вариантов использования проектируемой системы. Контекстная диаграмма представляет собой несвязанный граф, узлами которого являются достаточно крупные блоки функциональной системы.

Рисунок 3.1 – Контекстная диаграмма вариантов использования

Некоторые варианты использования были рассмотрены более подробно в следующих диаграмма декомпозиции.

Диаграммы декомпозиции, как правило, представляют собой «ромашку», в центре которой декомпозируемый вариант использования, а вокруг – входящие в него обязательные (include) или расширяемые (extend) составные части.

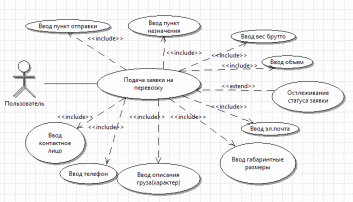

Просмотреть диаграмму декомпозиции «Подача заявки» можно на рисунке 3.2.

На этой диаграмме подробно описан процесс того, как актер «Пользователь» подает заявку на перевозку.

Пользователь, подавая заявку, для начала должен заполнить представленную перед ним форму заполнения заявки. Выбрать пункт отправки и прибытия, ввести соответствующую информацию о грузе, а также указать свои контактные данные. После этого заполненная форма отправляется на почту компании и администратор, либо оператор связывается с потенциальным клиентом для уточнения заказа.

Рисунок 3.2 – Диаграмма декомпозиции «Подача заявки»

Следующая диаграмма (рисунок 3.3) подробно рассматривает возможность пользователя просматривать всю доступную документацию на сайте компании. Такую как, устав предприятия, ИНН, ОГРН. Так же он может скачать некоторые доступные файлы.

Для этого пользователю достаточно открыть вкладку «Просмотр документации».

После этого откроется страница с маркированным списком документации. Ее можно как просматривать, так и скачивать для дальнейшего использования, либо изучения. Скачать можно два файла это, заявка в формате Excel, договор в формате Word и реквизиты так же в формате Word.
