Плодородный (растительный) слой почвы в основании насыпей и на площади, занимаемой различными выемками, до начала основных земляных работ должен быть снят. Размеры снятия слоя устанавливаются проектом организации строительства. Снятый грунт перемещается в отвал для использования его при рекультивации или повышении плодородия малопродуктивных земель.

Недопустимо использовать растительный слой для устройства перемычек, подсыпок и других постоянных и временных земляных сооружений. Зеленые насаждения - деревья, декоративный кустарник, рельеф местности, представляющий собой экзотическое своеобразие, должны быть защищены и максимально сохранены.

Если при производстве земляных работ будут обнаружены археологические и палеонтологические объекты, то следует работы приостановить и сообщить об этом местным органам власти.

При погрузочно-разгрузочных работах место производства работ по подъему и перемещению грузов должно быть освещено в соответствии с нормами. Все чалочные и захваточные приспособления должны быть испытаны и иметь клеймо или бирки с указанием срока испытания и предельной грузоподъемности. Строповку длинномерных и тяжеловесных грузов выполняют в соответствии со схемой. Для разворота грузов при подъеме или перемещении такелажник должен применять специальные оттяжки, а также следить за тем, чтобы при подъеме груза тяговые канаты находились в вертикальном положении, и не допускать подтаскивания груза крюком. Перед опусканием груза необходимо осмотреть место выгрузки и убедиться в невозможности падения, сползания или опрокидывания груза при установке.

Площадка, на которой производят забивку свай, монтаж, демонтаж или ремонт копра, срубка голов свай должна быть ограждена в населенных пунктах забором во избежание доступа посторонних лиц на площадку, а в ненаселенных пунктах проволочным ограждением.

Копер должен быть оборудован звуковой сигнализацией.

На копре устанавливают ограничители подъема. Предельный вес молота и сваи указывают на башне или раме копра.

Рабочие-копровщики должны быть обеспечены предохранительными поясами, касками и очками с небьющимися стеклами.

Работа копров при ветре силой более 6 баллов (скорость ветра от 9,9 до 12,4 м/сек) должна быть прекращена, а копер должен быть закреплен противоугонными приспособлениями (рельсовые захваты). При сильном ветре (более 15 м/сек) необходимо принять дополнительные меры к закреплению копра (укрепление растяжками и т. п.).

В нерабочее время все механизмы копра должны быть остановлены, пусковые приспособления отключены и заперты на замок, а копер должен быть закреплен противоугонными приспособлениями. Чистка, смазка и ремонт механизмов копра во время работы запрещаются.

Рабочие площадки копра и лестницы для подъема рабочих должны быть ограждены перилами высотой не менее 1,2 м и бортовыми досками высотой не менее 15 см. На лестницах с углом наклона к горизонту более 75° и высоте более 5 м должны быть устроены, начиная с 3 м, ограждения в виде дуг (колец) с тремя продольными связями (полосами). В зимнее время площадки копра должны регулярно очищаться от снега и льда и посыпаться песком (шлаком, золой).

При замеченных неисправностях какого-либо механизма копра последний должен быть немедленно остановлен и должны быть приняты меры по устранению неисправностей.

Указания по производству работ

До начала производства свайных работ необходимо:

–проверить разбивку и закрепление осей здания;

– выполнить разбивку свайных рядов и закрепить места забивки свай;

–вынести высотную отметку;

–завести на стройплощадку сваи, складировать их;

–иметь справку об отсутствии подземных коммуникаций.

Приемку свай производит мастер или прораб, проверяя соответствие маркировки свай заводским паспортам и проекту. Производится наружный осмотр свай.

Забивка свай производится копровой установкой в последовательности, указанной на схеме организации работ.
Выбор дизель-молота для забивки свай производится, исходя из предусмотренных проектом несущей способности сваи и их веса. При подъеме на копер, строповку свай осуществляется за одну точку, удаленную от головы сваи на 1/3 длины.

Забивка свай дизель-молотом должна производится с применением наголовников, оснащенных деревянными прокладками.
Свая должна устанавливаться точно на место погружения и строго в вертикальном положении.

Погружение сваи в начальный период (для фиксации положения сваи над точкой погружения) должно производиться при высоте подъема ударной части молота не более 0,5-0,7 м. Удар молота должен быть центральным.
Срубка голов свай выполняется пневматическими молотками.

Сваи разрешается подтягивать по прямой линии, в пределах видимости машиниста копра, только через отводной блок, закрепленный у основания копра.

Запрещается находиться в зоне работы сваебойной установки – 15 м от места забивки.

Из горизонтального положения в вертикальное, сваю необходимо переводить плавно, без рывков и ударов, в соответствии со схемой строповки. Обслуживающий персонал должен находиться в это время от копра на расстоянии не менее длины сваи (9м).
При развороте сваи, при установке на отметку, необходимо пользоваться специальным ключом.

При срубке голов забитых свай необходимо предусмотреть меры, исключающие внезапное падение срубаемой части сваи; рабочие, занятые на срубке голов свай должны быть обеспечены защитными очками.
Рабочие, обслуживающие копровую установку должны быть в защитных касках.

2.3.5 Технико-экономические показатели

1. Трудоемкость на весь объем работ, чел.-см.:

Нормативная трудоемкость Т_Н рассчитывается по калькуляции трудовых затрат, а проектная Т_П – по технологической карте и рассчитывается по формуле 2.13.

= 1×62+55×1+2×7+2×3 = 137чел.-см.; (2.13)

где, N_i – затраты времени на весь объем для каждой работы, чел-см;

t_i – продолжительность каждой работы.

61,58+55,43+13,87+6,43=137,32чел.-см.;

2. Трудоемкость на измеритель конечной продукции, чел.-см./шт:

Нормативная трудоемкость на измеритель продукции рассчитывается по формуле 2.14.

чел.-см./шт; (2.14)

а трудоемкость по технологической карте:

чел.-см./шт; (2.15)

где,V – объем работ, шт;

3. Выработка на одного рабочего в смену, шт / чел.см.:

Нормативная выработка:

шт/чел.-см.; (2.16)

выработка по технологической карте:

шт / чел.см.; (2.17)

4. Продолжительность (Т) работ принимается по графику работ.

Т = 69 дней.

Технико-экономические показатели сведены в таблицу 2.14.

Таблица 2.14 –Технико-экономические показатели

Наименование	Ед. изм.	Показатели по
		ЕНиР	тех.карте
Трудоёмкость на весь объём работ.	чел. -см.	137,32	137,0
Трудоёмкость на 100м2	чел.- см./шт	0,29	0,28
Выработка на одного рабочего в смену.	шт/ чел.- см	3,5	3,5
Продолжительность работы по возведению здания.	дн		69

Калькуляция затрат труда и машинного времени производится по таблице 2.15.

Таблица 2.15 –Калькуляция затрат труда и машинного времени

Обоснование по ЕНиР	Состав звена разр. -чел.	Наименование технологического процесса и его операций	Ед. изм	Объем работ	Норма времени рабочих, чел.-ч	Норма времени машин, маш.-ч	Затраты труда рабочих, чел.-ч	Затраты времени машин, маш.-ч
§Е12-28	машинист копра 6 разр. -1, Копровщик 5 разр. -1, 3 р.р -1	вертикальное погружение одиночных свай гусеничными копрами	шт	483	-	1,02	-	492,66
§Е12-80	машинист копра 6 разр. -1	передвижка копра	1 передвижка	482	-	0,92	-	443,44
§Е12-39	бетонщики 3 разр. -2	срубка голов одиночных свай	1 шт	358	0,31	-	110,98	-
§Е1-6	машинист 6 разр. - 1 - 1 Такелажники 2 разр. -2	подача свай стреловыми самоходными кранами	100т	9,90	2,6	5,2	25,74	51,48

2.4 Составление строительного генерального плана

2.4.1 Выбор монтажного крана

Тип монтажного крана рассчитывается в зависимости от габаритов здания, для многоэтажных – башенные краны. Башенные краны при отсутствии ограничений подбирают по грузоподъемности Q, высоте подъема стрелы Нстр и вылету стрелы Встр, которые рассчитывают для самой тяжелой и самой удаленной от крана конструкций.

Грузоподъемность крана рассчитывается по формуле 2.18.

Q = Q+ q, (2.18)

где Q- вес элемента, т, принимаем 4т (упаковка арматуры);

q - вес строповочной оснастки, принимаем 0,072т.

Высота подъема крюка рассчитывается по формуле 2.19

Нкр = h_o + h_з + h_э + h_с(2.19),

Нкр = 60+0,5+0,6+3 = 64,1м

где ho - превышение опоры монтируемого элемента над уровнем стоянки монтажного кpaнa, м;

h_з - запас по .высоте (не менее 0,5 ), м;

h_э - высота элемента в монтажном положении, м;

h_c – высота строповки в рабочем положении от верха монтируемого элемента до крюка крана, м:

Вылет стрелы рассчитывается по формуле 2.20

Встр = a/2 + в+ с, (2.20)

В = 1+4+11=16м.

где а - ширина кранового пути;

в - расстояние от кранового пути до наиболее выступающей части здания;

с - расстояние от центра тяжести монтируемого элемента до выступающей части здания со cтopoны крана.

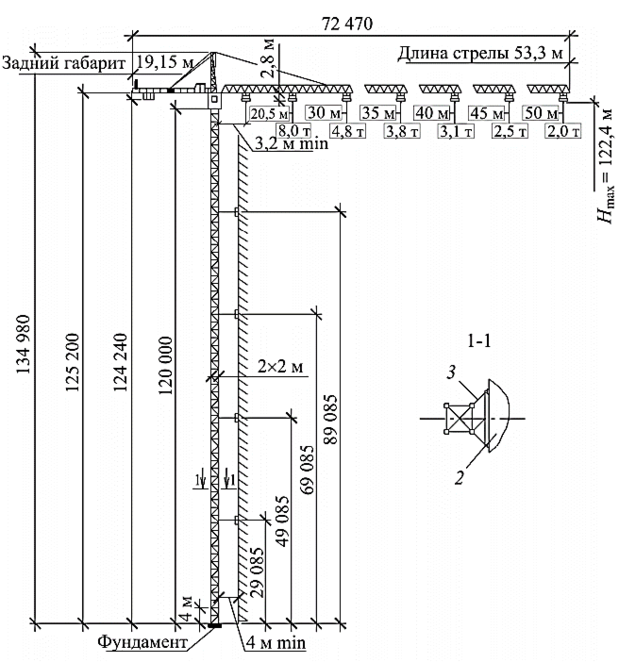

Принимаем башенный приставной кран КБ-473 на монолитном фундаменте. Схема крана приведена на рисунке 2.6. Технические характеристики в таблице 2.16.

Рисунок 2.6 Схема башенного приставного крана КБ-473

Таблица 2.16 – Технические характеристики башенного приставного крана КБ-473

2.4.2 Размещение монтажных кранов и подъемников

Установку стреловых кранов у зданий и соору­жений производят исходя из необходимости соблюдения безопасного расстояния между зданием и краном.
