В состав работ, рассматриваемых картой, входят:
– разгрузка и раскладка свай у места погружения;
– забивка свай длиной 9 м;
– срубка голов свай.
2.3.2 Организация и технология выполнения работ
До начала работ должны быть выполнены следующие работы:
- устроены временные дороги и площадки складирования и хранения свай;
- водоотводы паводковых, ливневых и грунтовых вод;
- устройство ограждения строительной площадки, временное электроснабжение бытовых сооружений (гардеробные, туалеты и пр.);
- завезены, приняты и складированы проектные сваи;
- разбивка свайного поля в котловане;
- завоз и монтаж элементов сваебойной установки.
Схема расположения свай приведена на рисунке 2.4.
Рисунок 2.4 Схема разбивки свайного поля
На стройплощадке сваи складируются в штабели по 4 ряда, но не более 2 метра ысотой. Ряды свай располагаются на прокладках, высотой на 20 мм больше высоты монтажных петель сваи.
Проектное положение осей свайного поля выполняется с обноски. Размечают точки пересечения проектных осей здания и закрепляют их металлическими кольями (штырями) длиной 200-300 мм, далее засечками определяют места погружения свай с забивкой металлических штырей (шпилек). Отклонения от проектного положения осей свайных рядов установлены не более 10 мм на 100 м ряда.
Сваебойная установка РОПАТ МГ3 навешивается на экскаватор марки ЭО-5111. Сваебойный молот РОПАТ использован для забивания железобетонных свай 300х300м длиной 9м.
Основная ведущая машина, используемая для передвижения копра Экскаватор ЭО-5111 , характеристики машины приведены в таблице 2.8.
Таблица 2.8 – Технические характеристики экскаватора ЭО-5111
| Наименование показателя | Значение |
| Мощность двигателя, кВт | 79,5 |
| Скорость передвижения, км/ч | 2 |
| Габаритные размеры (без рабочего оборудования), мм: | |
| длина | 5490 |
| ширина | 3100 |
| высота (без прожекторов) | 3420 |
| Наибольшая грузоподьемность при стреле длиной 12,5 м, т | 16 |
| Наибольшая высота подъема крюка при стреле длиной 25 м, с гуськом, м | 25 |
| Длина применяемых стрел, м | 12,5; 15; 17,5; 20; 22,5; 25 |
Порядок работы по погружению свай
Для свай небольшой длины (l=9 м) и при условии достаточной грузоподъемности экскаватора, установки и каната подвески гидро-молота, допускается одновременный подъем на копер гидро-молота, приспособления подъема сваи, наголовника и сваи.
Работу выполняют в следующей последовательности. Вначале сваю подтаскивают к копру канатом, идущим с одного из барабанов лебедки экскаватора, через направляющий блок, закрепленный у низа копра (рис. 2.5.).

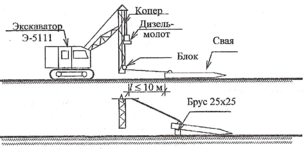

Рисунок 2.5 Схема подтаскивания сваи перед заводкой в наголовник
После подъема молота со сваей, так, чтобы острие сваи (нижний конец) было над грунтом на 10-15 см, идет установка копра на место забивки. Затем гидро-молот со сваей опускается на грунт и выверяются вертикальность и соосность основания гидро-молота и наголовника сваи. Установка по погружению сваи готова к работе.
Машинист экскаватора опускает дизель-молот со сваей на грунт и свая под собственным весом и весом гидро-молота вдавливается на 1,0-1,2 м. Первые удары молота производятся без заводки молота (копровщик веревкой выдергивает «кошку» зацепа ударной части молота за траверсу молота). Снова идет проверка вертикальности погружения и соосности молота и сваи.
При достижении расчетного «отказа» и абсолютной проектной отметки головы сваи забивка сваи прекращается, а при «отказе» - погружении сваи от одного удара на 1-4 мм - молот необходимо немедленно остановить, т.к. сокращается срок его работы.
Сваебойная установка перемещается на новое место забивки. Когда при забивке сваи не достигается расчетный «отказ», а голова сваи не добита до проектной отметки, сваю подвергают контрольной добивке после «отдыха» ее в грунте. Время «отдыха» составляет 7 дней. Если при контрольной забивке погружение сваи превосходит расчетную величину «отказа», проектная организация должна определить необходимость контрольного испытания сваи статической нагрузкой с составлением программы испытания.
Подача свай к месту установки осуществляется пневмоколесным краном "Ивановец 32"( см.. табл.2.9. )
Таблица2.9 – Технические характеристики крана Ивановец 32
| Наименование показателя | Значение |
| Грузоподъемность, т | 32 |
| Высота подъема,(с гуськом) м | 31,3 (37,0) |
| Длина стрелы, м | 9,9 — 30,7 |
| Длина гуська, м | 7,15 |
| Опорный контур, м | 4,1х5,8 |
| Габаритные размеры в транспортном положении | |
| Длина, мм | 11 710 |
| Ширина, мм | 2 500 |
| Высота, мм | 3 953 |
Сдача выполненных работ.
По окончании забивки свай производится срубка голов, выполняется исполнительная геодезическая схема свайного поля с указанием высотного положения голов свай, а также положения свай относительно проектных осей.
Требования к качеству работ
Операционный контроль технологического процесса сведен в таблицу
Таблица 2.10 – Операционный контроль качества работ
| Этапы работ | Контролируемые операции | Контроль (метод, объем) | Документация |
| Подготовительные работы | проверить: |
| паспорта (сертификаты), акт освидетельствования скрытых работ, общий журнал работ |
| - наличие документа о качестве; | визуальный | ||
| - качество поверхности и внешнего вида свай, точность их геометрических параметров; | визуальный, измерительный | ||
| - наличие разбивки свайного поля; | визуальный | ||
| - наличие ППР на устройство свайного фундамента; | то же | ||
| - наличие акта освидетельствования ранее выполненных земляных работ; |
| ||
| - наличие разметки свай; | - » - | ||
| - соответствие сваебойного оборудования проекту. | - » - | ||
| Забивка свай и срубка голов свай | контролировать: |
| общий журнал работ, журнал забивки свай |
| - точность установки на место погружения свай; | измерительный | ||
| - величину отказа забиваемых свай; | то же | ||
| - амплитуду колебаний свай в конце вибропогружения; |
| ||
| - положение в плане забиваемых свай; | - » - | ||
| - отметки голов свай; |
| ||
| - вертикальность оси забиваемых свай; | измерительный, 20 % свай, выбранных случайным образом | ||
| - размеры дефектов голов свай. | технический осмотр, каждая свая | ||
| Приемка выполненных работ | проверить: |
| акт освидетельствования скрытых работ, исполнительная геодезическая схема |
| - фактические отклонения забитых свай от разбивочных осей в плане и от проектной отметки по высоте; | измерительный, каждая свая | ||
| - соответствие расположения свай в плане свайного поля проекту. | визуальный, измерительный |
Контрольно-измерительный инструмент: рулетка металлическая, отвес, нивелир, теодолит.
Входной и операционный контроль осуществляют: мастер (прораб), геодезист - в процессе работ.
Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.
Предельные отклонения положения в плане забивных свай приведены в таблице 2.11.
Таблица 2.11 – Допустимые предельные отклонения
| Вид свай | Предельные отклонения |
| Забивные сваи диаметром до 0,5 м включительно: |
|
| для однорядного расположения свай: поперек оси свайного ряда | ± 0,2d |
| вдоль оси свайного ряда | ± 0,3d |
| He допускается: погружать сваи с трещинами более 0,3 мм. | |
Требования к качеству применяемых конструкций приведены в таблице 2.12.
Таблица 2.12 – Требования к качеству свай
| Вид отклонения | Предельные отклонения |
| Отклонения от проектных размеров свай, мм: | |
| по длине призматической части сваи при длине: до 10 м включительно более 10 м | ± 40 ± 50 |
| по размерам поперечного сечения | ± 5; |
| по толщине защитного слоя бетона | ± 5; |
| по длине острия сваи | ± 30; |
| по смещению острия от центра поперечного сечения сваи | 15 |
| по расстоянию от центра подъемных петель до концов сваи | ± 50 |
| Отклонения от прямой линии боковых граней свай в мм при длине свай: от 3 до 8 м от 9 до 16 м | 8 13 |
2.3.3 Потребность в материально-технических ресурсах
Потребность в материально-технических ресурсах при забивке свай представлена в таблице 2.13.
Таблица 2.13 – Потребность в машинах, оборудовании и инструментах.
| Наименование | Марка | Кол. | Характеристика |
| Экскаватор | ЭО-5111 | 1 | Кран Q=10 т |
| Копровая установка | РОПАТ МГЗш | 1 | - |
| Наголовник стальной | - | 2 | Сварной |
| Строп четырехветвевой l=4 м | - | 2 | Q=6т |
| Универсальный строп l=2 м | - | 4 | Q=3т |
| Пневмоколесный кран | Ивановец 32 | 1 | Q=22т |
| Пневматический молоток | ИЗ-4211 | 2 | - |
| Ключ для разворота свай | - | 1 | - |
| Рулетка | РС-20 | 1 | l=50 м |
| Отвес | ОТ-600 | 2 | m=0,6 кг |
| Кувалда | - | 1 | m=4 кг |
| Лом стальной | ЛО-24 | 1 | - |
| Теодолит | Т-15 | 1 | - |
| Нивелир | НТ-10 | 1 | - |
| Щетка стальная | - | 10 | - |
| Уровень строительный | Тип УС2 | 1 | - |
| Железобетонные сваи заводского изготовления | Серия 1.011.1-10 | 483 | - |
| Очки защитные | ЗП2-84 ГОСТ 12.4.01 3-85Е | 2 | |
| Каска строительная | ГОСТ 12.4.087-84 | на все звено | |
| Сапоги резиновые | ГОСТ 5375-79* | на все звено |
