Для принятого варианта определена средняя дальность возки по каждому рабочему участку.

Среднее расстояние перемещения грунта на участках с продольной схемой работ определено с помощью кривой распределения земляных масс. Для этого на сегментах равных объемов построены им прямоугольники. Сторона такого прямоугольника, параллельная распределительной линии равна расстоянию между центрами тяжести соответствующих земляных массивов. Это расстояние с учетом коэффициента развития землевозной дороги Кд=1,15 является средней дальностью возки грунта на данном продольном участке lв:

L_в=K_д*l_ср (2.14)

где Кд - коэффициент развития землевозной дороги, Кд=1,15; lср - расстояние между центрами тяжести массивов грунта определяется графически.

Для определения дальностей возки на участках с поперечной возкой необходимо запроектировать сооружения, в которые и из которых будет производиться перемещение грунта - кавальеры и резервы соответственно.

2.3.3. Проектирование кавальеров

Кавальер – вспомогательное земляное сооружение, служащее для размещения в нем излишнего грунта из выемки. Предпочтение следует отдавать двух- сторонним кавальерам, обеспечивающим симметричную разработку выемки. Кавальеры с низовой стороны отсыпаются с разрывами в пониженных местах, но не реже, чем через каждые 50 м. Ширина разрыва в нижней части должна быть не менее 1 м. Основные конструктивные параметры кавальера показаны на рисунке 2.1.

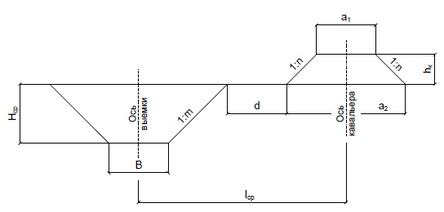

Рисунок 2.1 – Геометрические размеры кавальера

Поперечные размеры кавальера назначаются из условия, чтобы площадь его поперечного сечения Fк была равна площади сечения выемки Fв на соответствующем пикете с учетом разрыхления грунта при разработке:

- при одностороннем расположении кавальера Fк = Fв* Кр

- при двухстороннем расположении кавальеров Fк = 0.5*Fв* Кр

где Кр – коэффициент поперечного рыхления грунта.

Площадь поперечного сечения выемки определяется по формуле:

(2.15)

где B – ширина выемки по низу, м; H – рабочая отметка, м; m – показатель крутизны откоса выемки; F_сп – площадь поперечного сечения сливной призмы, м²; F_кюв – площадь поперечного сечения кювета, м².

Если на участке выемка разрабатывается в кавальер не на всю глубину, площадь поперечного сечения кавальера рассчитывается по формулам:

– при одностороннем расположении кавальера ;

– при двухстороннем расположении кавальеров ,

где V_пр – профильная кубатура, подлежащая перемещению в кавальеры, м³; К_р – коэффициент первоначального разрыхления грунта; l – длина участка, на котором проектируется кавальер, м.

После определения расчетной площади поперечного сечения кавальера назначают некоторую его высоту hк и определяют ширину оснований a1 и a2:

; . (2.16)

В обычных условиях высоту кавальера принимают не более 3 м, а откосы – не круче 1:1,5. Ширина кавальера по верху должна допускать безопасное движение по нему машин (не менее 5 м).

Расстояние между осью выемки и осью кавальера составит

; (2.17)

На однопутных линиях при проектировании двухсторонних кавальеров необходимо предусматривать возможность сооружения второго пути.

Расчеты по проектированию кавальеров приведены в таблице 2.6

Таблица 2.6 - Проектирование кавальеров по участкам

Окончательно принимается следующая структура производственных участков по возведению земляного полотна (таблица 2.7).

2.3.4. Определение объемов подготовительных работ

Подготовительные работы включают расчистку трассы от леса и кустарника, корчевку пней, удаление валунов, срезку растительного слоя, разработку на- горных и водоотводных канав, устройство землевозных работ. Наиболее трудоемкими являются лесорасчистные работы, а также работы по срезке растительного слоя грунта.
