Продолжение таблицы 1.1

Продолжение таблицы 1.1

Окончание таблицы 1.1

1.2.1 Рельеф

Средне амурская низменность представляет собой молодой тектонический прогиб, образованный на складчатом мезозойском основании и заполненный залегающими горизонтально озерно – аллювиальными осадками.

Низменность состоит из пойменной террасы Амура шириной до нескольких десятков километров и более возвышенных четырех надпойменных террас. Они представляют собой сильнозаболоченные пространства расположенные на высоте всего нескольких десятков метров над уровнем моря. Характерная черта ландшафта – островные горы, поднимающиеся в виде залесенных изолированных возвышений. Разъезд Южный расположен с западной стороны от реки Амур.

К северу рельеф холмисто – увалистый с небольшими подъемами. Наиболее высокая местность – хребет Вандан, с наибольшей отметкой 821 м.

1.3.1 Земляное полотно. Характеристика и объёмы работ

Земляное полотно железной дороги возводится из местного грунта - тяжелый суглинок с примесью гальки. Ширина основной площадки земляного полотна принимается для дороги четвертой категории 7,6 метров. Ширину основной площадки земляного полотна в кривых участках пути следует увеличивать с наружной стороны кривой радиусом 800 на 0,40 м, 600 на 0,50м.

Верх земляного полотна проектируется в виде трапеции шириной поверху 2,3 метра, высотой 0,15 метра, и с основанием, равным ширине основной площадки земляного полотна. Минимальная ширина обочины - 0,4 метра.

Крутизна откосов выемок и насыпей принимается следующая:

- в насыпях высотой до 6 м - 1:1,5;

- в насыпях высотой до 12 м - 1:1,75 в нижней части;

- в выемках высотой до 12 м - 1:1,5.

Откосы насыпей, выемок и всех защитных и водоотводных сооружении и устройств, возводимых из грунтов или сооружаемых в грунтах, подверженных разрушению от атмосферных воздействий, а так же подтопляемых участках должны быть укреплены. Ширину естественной бермы между подошвой откоса насыпи и бровки резерва или водоотводной канавы следует принимать 7,0 м. Продольный профиль водоотводных канав 3 ‰- Глубина продольных и нагорных канав и ширина их по дну должна быть не менее 0,6 м. Уклон кюветов не менее 2‰. Крутизну откосов кюветов следует назначить 1:1,5. Глубина кюветов принимается 0,6 м, а ширина по дну 0,4 м. При проектировании земляного полотна принимаются типовые поперечные профили. Индивидуальные профили при насыпи более 12 метров. Типовые поперечные профили насыпей и выемок приведены на рисунках 1.1 – 1.4.

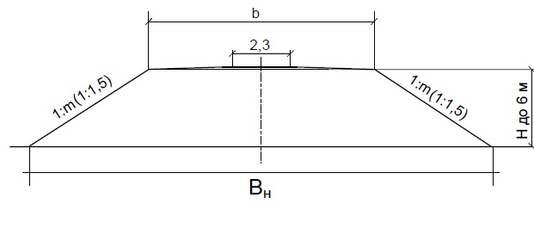

Рисунок 1.1 - Типовой поперечный профиль насыпи высотой до 6 м из не дренирующего грунта (тип 1)

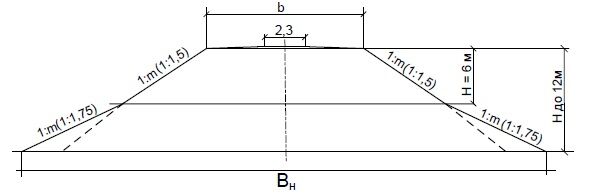

Рисунок 1.2 - Типовой поперечный профиль насыпи высотой более 12 м из не дренирующего грунта (тип 2)

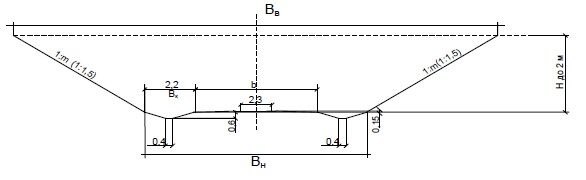

Рисунок 1.3 - Типовой поперечный профиль выемки глубиной до 2 м из не дренирующего грунта (тип 3)

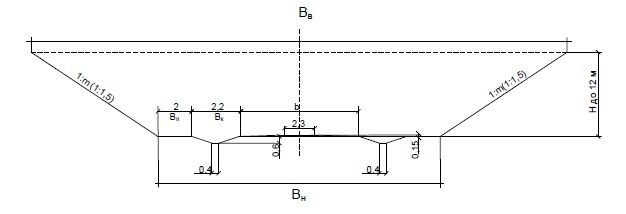

Рисунок 1.4 - Типовой поперечный профиль выемки глубиной более 2 м из не дренирующего грунта (тип 4)

где а – уширение земляного полотна в кривых; b – ширина основной площадки.

2 ПРОЕКТИРОВАНИЕ ПРОИЗВОДСТВА РАБОТ

Для производства работ основного периода необходимо произвести подготовительные работы. В соответствии с «Техническими указаниями по технологии сооружения железнодорожного земляного полотна» (ВСН 186-75) в подготовительном периоде предусмотрено выполнение следующих работ:

- устройство просеки, расчистка полосы отвода земель;

- устройство притрассовой автомобильной дороги;

- устройство землевозных дорог;

- сооружение землевозных дорог;

- срезка растительного слоя грунта;

- подготовка оснований насыпей.

К основным работам при возведении земляного полотна относятся:

- послойное рыхление сухих плотных грунтов при разработке выемок;

- возведение насыпей с доставкой грунта из выемок, резервов и карьеров;

- сооружение выемок с перемещением грунта в насыпи;

- послойное разравнивание и уплотнение грунта в насыпях;

- устройство кюветов;

- устройство съездов в выемки и въездов на насыпи с последующей их срезкой после окончания работ.

К основным работам также отнесены планировочно-отделочные работы, включая планировку (отделку):

- сооружение основной площадки земляного полотна с нарезкой сливной призмы;

- планировка откосов насыпей, выемок.

По окончанию основных и планировочно-отделочных работ в проекте предусмотрено выполнение укрепительных работ, таких как посев многолетних трав по растительному грунту, а также мероприятия по рекультивации и восстановлению нарушенных при производстве работ участков в зоне строительства.

2.1. Расчет объемов работ

2.1.1. Обработка продольного профиля

Для определения геометрических объемов конструктивных элементов земляного полотна необходимо определить границы расчетных участков, которыми являются нулевые точки и места изменения крутизны откосов земляного полотна.

2.1.2. Определение положения нулевой точки

Положение нулевых мест на продольном профиле определено расстоянием X, м, от ближайшего пикета находящегося слева от точки по формуле (2.1).

(2.1)

где H_л – рабочая отметка слева от нулевой точки, м; Н_пр – то же справа от нулевой точки, м; L – расстояние между рабочими отметками Н_л и Н_пр, м.

Расчет по формуле представлен в табличной форме (таблица 2.1).

Таблица 2.1 - Положение нулевых точек на продольном профиле
