По цепям напряжения приборы ЭТ№1 и ЭТ№2 на ПС 220 кВ «Биробиджан», ПС 500 кВ «Хабаровская, подключаются к вторичным цепям ТН 220 кВ 1СШ. Так как техническая возможность, использования ЭТ ограничена только двумя приборами (в наличии только два ЭТ), подключение приборов по цепям трансформаторов тока на ВЛ 220 кВ (Л-203, Л-204) включенных в цепь питания тяговой подстанции «Ин-тяговая» выполнялось только к одной из транзитных линий 220 кВ.
На ПС 220 кВ «Биробиджан» на ПС 500 кВ «Хабаровская» по токовым цепям приборы ЭТ подключаются ко вторичным цепям трансформаторов тока ВЛ 220 кВ Хабаровская- Биробиджан №1 с отпайкой на ПС Икура/тяга (Л-203). Решение о подключении ЭТ по цепям тока к Л-203, обусловлено тем, что нагрузка (по току) по указанной линии на дату и время проведения замеров в небольших отклонениях превышала нагрузку параллельной линии (Л-204), в рамках данной работы представляет интерес, определения наличия гармонических составляющих во вторичных цепях трансформаторов тока, питающих устройства релейной защиты, в связи с чем на ПС 220 кВ «Биробиджан», ПС 500 кВ «Хабаровская» ЭТ№1 и ЭТ№2 подключены к вторичным цепям трансформаторов тока комплекта питающего устройства релейной защиты. Схема подключения приборов ЭТ№1 и ЭТ№2 на ПС 220 кВ «Биробиджан» и ПС 500 кВ «Хабаровская» представлена на Рисунке 4.3.

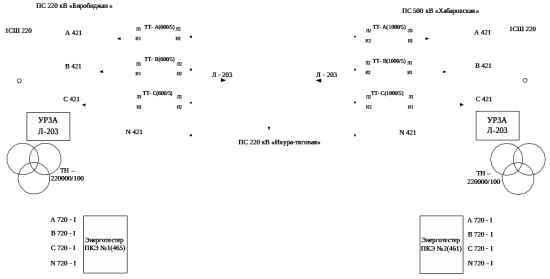

Рисунок 4.3 – Схема подключения приборов ЭТ№1 и ЭТ№2 на ПС 220 кВ «Биробиджан» и ПС 500 кВ «Хабаровская».
4.3 Энергетическое обследования на ПС 220 кВ Биробиджан. Анализ результатов замеров
В подразделах 4.4 и 4.5, приведены результирующие таблицы-протоколов ПКЭ сформированные программным комплексом «Энергомониторинг электросетей». В следствии того что, часть измерительных данных имеют в табличной форме большие объемы, в настоящем разделе часть Таблиц-протоколов представлены только для одной фазы «А», данные за полный период замера приведены в Приложении №1, №2.
В приведенных ниже таблицах в столбцах «Кол-во измерений, %» указывается время в %, в течении которого замеряемая величина находилась в пределах (НДП, между НДП и ПДП, за ПДП). В остальных столбцах:
- «Верхнее значение» - среднее (или среднеквадратичное) положительное отклонение замеряемой величины за все время замера;
- «Наибольшее значение» - максимальное единичное положительное отклонение замеряемой величины, зафиксированное за все время замера;
- «Нижнее значение» - среднее (или среднеквадратичное) отрицательное отклонение замеряемой величины за все время замера;
- «Наименьшее значение» - максимальное единичное отрицательное отклонение замеряемой величины, зафиксированное за все время замера;
В столбцах «Нормативное значение.» указывается нормированная ГОСТом величина.
4.3.1 Анализ отклонения частоты (∆f, Гц)
По результатам сводной таблицы-протокола (Таблицы 4.2) следует, что отклонение частоты на рассматриваемой ПС, не превышала нормально допустимый показатель на протяжении 100% времени замеров, что соответствует нормам действующего ГОСТа 32144 – 2013.
Таблица 4.2 Сводная таблица-протокол замеров показателей отклонения частоты
| Параметр | Кол-во измерений, % | Результат, Гц | Нормативное значение, Гц | |||||||||
| в НДП | между НДП и ПДП | за ПДП | Верхнее значение | Наибольшее значение | Нижнее значение | Наименьшее значение | НДП верхнее | ПДП верхнее | НДП нижнее | ПДП нижнее | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| ∆f | 100% | 0% | 0% | 0,06 | 0,1 | -0,1 | -0,1 | 0,2 | 0,4 | -0,2 | -0,4 | |
Таблица 4.3 Выдержка замеров отклонения частоты
| Время | ∆F, Гц | Время | ∆F, Гц |
| 26.05.17 06:00:00 | 0,02 | 26.05.17 06:02:40 | 0 |
| 26.05.17 06:00:20 | 0,02 | 26.05.17 06:03:00 | -0,02 |
| 26.05.17 06:00:40 | 0,02 | 26.05.17 06:03:20 | 0,02 |
| 26.05.17 06:01:00 | -0,01 | 26.05.17 06:03:40 | 0,02 |
| 26.05.17 06:01:20 | -0,02 | 26.05.17 06:04:00 | 0,02 |
| 26.05.17 06:01:40 | -0,01 | 26.05.17 06:04:20 | 0,02 |
| 26.05.17 06:02:00 | 0,02 | 26.05.17 06:04:40 | 0,03 |
| 26.05.17 06:02:20 | 0,03 | 26.05.17 06:05:00 | 0 |

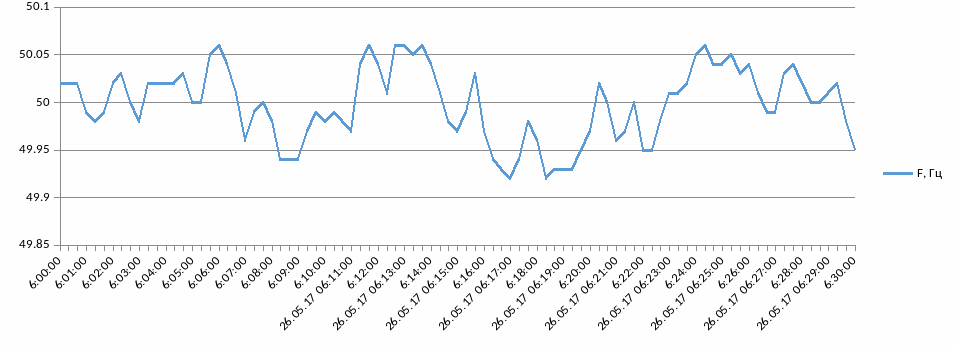

Рисунок 4.4 – График изменения частоты
4.3.2 Анализ медленного изменения напряжения (положительного δUy(+), отрицательног δUy(-), %)
В соответствии с ГОСТом 32144-2013, в электрических сетях среднего и высокого напряжения вместо значения номинального напряжения (Uном) принимается согласованное напряжение электропитания (Uc). Так, как величина согласованного напряжения относится к договорным отношениям сетевой компании, в рамках настоящей работы, согласованное напряжение принимаем равным номинальному напряжению (уставки Энерготестера ПКЭ во вторичных величинах по напряжению, указаны в подразделе 4.2).
В соответствии с ГОСТ 32144-2013, за все время замера (в столбце 100%), не должно фиксироваться время отклонение напряжения. По результатам сводной-таблицы протокола (Таб. 4.3), видно, что прибором ЭТ фиксируется кратковременное отклонение от требований ГОСТа 32144 – 2013, фазного напряжения (по фазе «В») свыше 10% и отклонение линейного напряжения (на сочетании «ВС») свыше 10 %.
Таблица 4.4 Сводная таблица-протокол замеров показателей медленного отклонения напряжения.
| Параметр | Кол-во измерений, % | Нормативное значение, % | ||
| в ПДП | за ПДП | ПДП верхнее | ПДП нижнее | |
| 1 | 2 | 3 | 4 | 5 |
| δUy | 100 | 0 | 10 | -10 |
| δUA | 100 | 0 | 10 | -10 |
| δUB | 99,9305 | 0,0695 | 10 | -10 |
| δUC | 100 | 0 | 10 | -10 |
| δUy' | 100 | 0 | 10 | -10 |
| δUA' | 100 | 0 | 10 | -10 |
| δUB' | 100 | 0 | 10 | -10 |
| δUС' | 100 | 0 | 10 | -10 |
| δUy" | 100 | 0 | 10 | -10 |
| δUA" | 100 | 0 | 10 | -10 |
| δUB" | 99,9123 | 0,0877 | 10 | -10 |
| δUC" | 100 | 0 | 10 | -10 |
| δUAB | 100 | 0 | 10 | -10 |
| δUBC | 99,7218 | 0,2782 | 10 | -10 |
| δUCA | 100 | 0 | 10 | -10 |
| δUAB' | 100 | 0 | 10 | -10 |
| δUBC' | 100 | 0 | 10 | -10 |
| δUCA' | 100 | 0 | 10 | -10 |
| δUAB" | 100 | 0 | 10 | -10 |
| δUBC" | 99,5614 | 0,3509 | 10 | -10 |
| δUCA" | 100 | 0 | 10 | -10 |
Окончание таблицы 4.4
Примечание: Данные с штрихом (δUAB') относятся к первому интервалу максимальных нагрузок. Данные с двумя штрихами (δUAB") относятся ко второму интервалу максимальных (интервалы максимальных нагрузок указаны в подразделе 4.2.

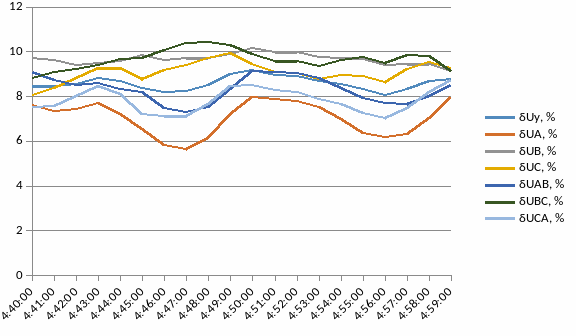

Таблица 4.5 Выдержка значений отклонения напряжения
| Время | δUy, % | δUA, % | δUB, % | δUC, % | δUAB, % | δUBC, % | δUCA, % |
| 26.05.17 04:40:00 | 8,46 | 7,62 | 9,7 | 8,06 | 9,06 | 8,81 | 7,52 |
| 26.05.17 04:41:00 | 8,44 | 7,32 | 9,62 | 8,38 | 8,7 | 9,07 | 7,56 |
| 26.05.17 04:42:00 | 8,55 | 7,42 | 9,41 | 8,82 | 8,48 | 9,19 | 7,99 |
| 26.05.17 04:43:00 | 8,8 | 7,7 | 9,46 | 9,25 | 8,57 | 9,4 | 8,45 |
| 26.05.17 04:44:00 | 8,68 | 7,21 | 9,58 | 9,25 | 8,32 | 9,64 | 8,08 |
| 26.05.17 04:45:00 | 8,36 | 6,53 | 9,83 | 8,75 | 8,19 | 9,71 | 7,21 |
| 26.05.17 04:46:00 | 8,2 | 5,83 | 9,63 | 9,16 | 7,47 | 10,07 | 7,09 |
| 26.05.17 04:47:00 | 8,24 | 5,62 | 9,7 | 9,41 | 7,3 | 10,36 | 7,09 |
| 26.05.17 04:48:00 | 8,51 | 6,11 | 9,71 | 9,72 | 7,52 | 10,41 | 7,63 |
| 26.05.17 04:49:00 | 9,01 | 7,21 | 9,89 | 9,92 | 8,31 | 10,3 | 8,43 |
| 26.05.17 04:50:00 | 9,17 | 7,95 | 10,15 | 9,42 | 9,13 | 9,9 | 8,49 |
| 26.05.17 04:51:00 | 8,96 | 7,86 | 9,96 | 9,07 | 9,06 | 9,57 | 8,26 |
| 26.05.17 04:52:00 | 8,92 | 7,79 | 9,95 | 9,03 | 9,02 | 9,57 | 8,19 |
| 26.05.17 04:53:00 | 8,68 | 7,53 | 9,76 | 8,75 | 8,82 | 9,34 | 7,89 |
| 26.05.17 04:54:00 | 8,54 | 6,97 | 9,72 | 8,94 | 8,36 | 9,62 | 7,65 |
| 26.05.17 04:55:00 | 8,3 | 6,35 | 9,64 | 8,91 | 7,91 | 9,75 | 7,26 |
| 26.05.17 04:56:00 | 8,07 | 6,16 | 9,4 | 8,65 | 7,7 | 9,48 | 7,04 |
| 26.05.17 04:57:00 | 8,31 | 6,29 | 9,45 | 9,2 | 7,64 | 9,83 | 7,48 |
| 26.05.17 04:58:00 | 8,66 | 7,01 | 9,45 | 9,52 | 8,01 | 9,8 | 8,17 |
| 26.05.17 04:59:00 | 8,77 | 7,94 | 9,12 | 9,27 | 8,49 | 9,11 | 8,73 |
