Примечание: В таблице 4.8 в столбце №1 указаны коэффициенты гармоник соответствующего порядка
Рисунок 4.8 – График показателей гармонических составляющих 5, 9, 15 и 21 –ого порядка фазы А.
4.3.5 Несимметрия напряжения в трехфазных системах (обратной последовательности K2U, % и нулевой последовательности K0U, %)
Несимметрия трехфазной сети обусловлена несимметричными нагрузками и несимметриями элементов электрической сети. Как видно из таблицы 4.9, значения коэффициентов нессиметрии по обратной последовательности и по нулевой последовательности незначительно превышают нормативные значения ГОСТа 32144-2013.
Таблица № 4.9 Сводная таблица-протокол замеров показателей коэффициентов несимметрии трехфазного напряжения.
| Параметр | Кол-во измерений, % | Нормативное значение, % | ||||
| в НДП | Между НДП и ПДП | за ПДП | НДП | ПДП | ||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| K2U | 99,3819 | 0,0833 | 0,5348 | 2 | 4 | |
| K0U | 99,3889 | 0,0903 | 0,5209 | 2 | 4 | |
Примечание: В таблице 4.9 в столбце №1 указаны коэффициенты нессиметрии обратной и нулевой последовательности.
4.4 Энергетическое обследования на ПС 500 кВ «Хабаровская». Анализ результатов замеров
4.4.1 Анализ отклонения частоты (∆f, Гц)
По результатам сводной таблицы-протокола (таблица 4.10) следует, что отклонение частоты на рассматриваемой ПС, не превышала значение предельно допустимого показателя и значение нормально допустимого показателя на протяжении 100% времени замеров, что соответствует нормам действующего ГОСТа 32144 – 2013.
Таблица 4.10 Сводная таблица-протокол замеров показателей отклонения частоты.
| Параметр | Кол-во измерений, % | Результат, Гц | Нормативное значение, Гц | ||||||||||
| в НДП | между НДП и ПДП | за ПДП | Верхнее значение | Наибольшее значение | Нижнее значение | Наименьшее значение | НДП верхнее | ПДП верхнее | НДП нижнее | ПДП нижнее | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | ||
| ∆f | 100% | 0% | 0% | 0,06 | 0,1 | -0,11 | -0,11 | 0,2 | 0,4 | -0,2 | -0,4 | ||
Таблица 4.11 Выдержка замеров отклонения частоты.
| Время | ∆F, Гц | Время | ∆F, Гц |
| 25.05.17 15:00:40 | 0,03 | 25.05.17 15:03:20 | 0,05 |
| 25.05.17 15:01:00 | 0 | 25.05.17 15:03:40 | 0,07 |
| 25.05.17 15:01:20 | -0,01 | 25.05.17 15:04:00 | 0,05 |
| 25.05.17 15:01:40 | 0,03 | 25.05.17 15:04:20 | 0 |
| 25.05.17 15:02:00 | 0,01 | 25.05.17 15:04:40 | -0,02 |
| 25.05.17 15:02:20 | -0,02 | 25.05.17 15:05:00 | -0,02 |
| 25.05.17 15:02:40 | -0,05 | 25.05.17 15:05:20 | 0 |
| 25.05.17 15:03:00 | 0 | 25.05.17 15:05:40 | 0,02 |

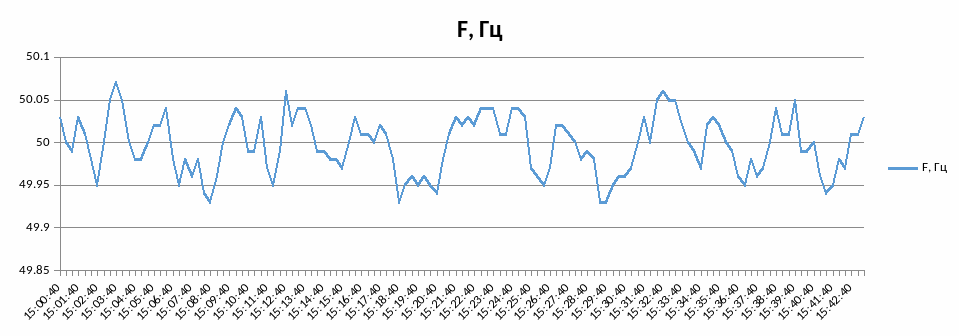

Рисунок №4.9 – График изменения частоты.
4.4.2 Анализ медленного изменения напряжения (положительного δUy(+), отрицательного δUy(-), %)
В соответствии с ГОСТ 32144-2013, за все время замера (в столбце 100%), не должно фиксироваться время отклонение напряжения. По результатам сводной-таблицы протокола (Таблица 4.10), видно, что прибором ЭТ не зафиксировано ни одного отклонения от требований ГОСТа.
Таблица 4.12 Сводная таблица-протокол замеров показателей медленного отклонения напряжения
| Параметр | Кол-во измерений, % | Нормативное значение, % | ||
| в ПДП | за ПДП | ПДП верхнее | ПДП нижнее | |
| 1 | 2 | 3 | 4 | 5 |
| δUy | 100 | 0 | 10 | -10 |
| δUA | 100 | 0 | 10 | -10 |
| δUB | 100 | 0 | 10 | -10 |
| δUC | 100 | 0 | 10 | -10 |
| δUy' | 100 | 0 | 10 | -10 |
| δUA' | 100 | 0 | 10 | -10 |
| δUB' | 100 | 0 | 10 | -10 |
| δUС' | 100 | 0 | 10 | -10 |
| δUy" | 100 | 0 | 10 | -10 |
| δUA" | 100 | 0 | 10 | -10 |
| δUB" | 100 | 0 | 10 | -10 |
| δUC" | 100 | 0 | 10 | -10 |
| δUAB | 100 | 0 | 10 | -10 |
| δUBC | 100 | 0 | 10 | -10 |
| δUCA | 100 | 0 | 10 | -10 |
| δUAB' | 100 | 0 | 10 | -10 |
| δUBC' | 100 | 0 | 10 | -10 |
| δUCA' | 100 | 0 | 10 | -10 |
| δUAB" | 100 | 0 | 10 | -10 |
| δUBC" | 100 | 0 | 10 | -10 |
| δUCA" | 100 | 0 | 10 | -10 |
Таблица 4.13 Выдержка значений отклонения напряжения
| Время | δUy, % | δUA, % | δUB, % | δUC, % | δUAB, % | δUBC, % | δUCA, % |
| 25.05.17 15:02:00 | 7,26 | 7,85 | 6,99 | 6,96 | 7,61 | 6,41 | 7,77 |
| 25.05.17 15:03:00 | 7,19 | 7,58 | 7,44 | 6,57 | 7,86 | 6,54 | 7,19 |
| 25.05.17 15:04:00 | 7,35 | 7,99 | 7,23 | 6,85 | 7,9 | 6,45 | 7,72 |
| 25.05.17 15:05:00 | 7,42 | 8,15 | 6,87 | 7,24 | 7,64 | 6,42 | 8,2 |
| 25.05.17 15:06:00 | 7,38 | 8,14 | 6,71 | 7,29 | 7,51 | 6,35 | 8,28 |
| 25.05.17 15:07:00 | 7,35 | 7,99 | 6,9 | 7,16 | 7,57 | 6,43 | 8,03 |
| 25.05.17 15:08:00 | 7,34 | 7,65 | 7,18 | 7,18 | 7,53 | 6,76 | 7,73 |
| 25.05.17 15:09:00 | 7,24 | 7,17 | 7,5 | 7,04 | 7,46 | 7,04 | 7,21 |
| 25.05.17 15:10:00 | 7,22 | 7,36 | 7,68 | 6,64 | 7,84 | 6,83 | 7,01 |
| 25.05.17 15:11:00 | 7,24 | 7,63 | 7,44 | 6,66 | 7,86 | 6,59 | 7,29 |
| 25.05.17 15:12:00 | 7,12 | 7,68 | 7,14 | 6,55 | 7,73 | 6,3 | 7,35 |
| 25.05.17 15:13:00 | 6,91 | 7,6 | 6,87 | 6,44 | 7,42 | 6,11 | 7,29 |
| 25.05.17 15:14:00 | 6,95 | 7,57 | 7,13 | 6,2 | 7,69 | 6,14 | 7,04 |
| 25.05.17 15:15:00 | 7,19 | 7,75 | 7,04 | 6,78 | 7,63 | 6,36 | 7,57 |
| 25.05.17 15:16:00 | 7,26 | 7,86 | 6,75 | 7,19 | 7,37 | 6,41 | 8,02 |
| 25.05.17 15:17:00 | 7,19 | 7,6 | 6,78 | 7,28 | 7,11 | 6,63 | 7,88 |
| 25.05.17 15:18:00 | 7,35 | 7,58 | 6,95 | 7,52 | 7,21 | 6,85 | 7,98 |
| 25.05.17 15:19:00 | 7,24 | 7,73 | 6,56 | 7,43 | 7,08 | 6,48 | 8,15 |
| 25.05.17 15:20:00 | 7,03 | 7,73 | 6,25 | 7,13 | 6,98 | 6,07 | 8,05 |
