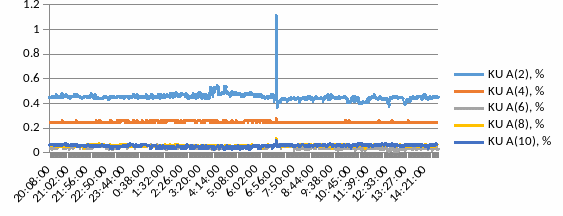

Рисунок 4.13 График показателей гармонических составляющих 2, 4, 6, 8 и 10 –ого порядка фазы А.

4.5.5 Несимметрия напряжения в трехфазных системах (обратной последовательности K_2U, % и нулевой последовательности K_0U, %)

Как видно из таблицы 4.15, значения коэффициентов нессиметрии незначительно превышают нормативные значения ГОСТа 32144-2013.

Таблица 4.17 Сводная таблица-протокол замеров показателей коэффициентов несимметрии трехфазного напряжения.

Параметр	Кол-во измерений, %			Нормативное значение, %
	в НДП	Между НДП и ПДП	за ПДП	НДП	ПДП
1	2	3	4	5	6
K2U	99,5345	0,0868	0,3787	2	4
K0U	99,5345	0,0764	0,3891	2	4

5 АНАЛИЗ РЕЗУЛЬТАТОВ ЗАМЕРОВ

Сравнительные данные результатов сводных Таблиц-протоколов, с отклонением показателей качества электроэнергии от требований ГОСТ 32144-2013, по ПС 220 кВ «Биробиджан» и ПС 500 кВ «Хабаровская», приведены в таблице 5.1. Как видно, из указанной таблицы по подстанциям зафиксировано, отклонение от ГОСТ 32144-2013 по следующим показателям:

- Несинусоидальность напряжения. Превышение нормы коэффициентов гармонических составляющих (K_{U (i)}, %);

- Несимметрия напряжения в трехфазных системах. Превышение норм коэффициентов несимметрии обратной последовательности (K_2U, %);

Значительные отклонения указанных выше ПКЭ, фиксируются на ПС 220 кВ «Биробиджан», причем отклонение коэффициента нечетных гармонических составляющих, указывает на наличие влияния нелинейной нагрузки в узле шин 220 кВ (на ПКЭ). По ПС 500 кВ «Хабаровская», отклонения от норм коэффициента нечетных гармонических составляющих не фиксируется, но имеются незначительное отклонение четных гармоник. Возможна разница в результатах измерений связана со схемой внешнего подключения узла шин 220 кВ на рассматриваемых подстанциях. ПС 220 кВ «Биробиджан», получает «питание» только по стороне 220 кВ, и к узлу шин 220 кВ подключены три автотрансформатора (с ВН 220 кВ) и четыре транзитные ВЛ 220 кВ, каждая из которых обеспечивает питание тяговых подстанций. От ПС 220 кВ «Биробиджан» в сторону смежной ПС 500 кВ «Хабаровская», как указывалось выше, это ВЛ 220 кВ Л-203 и Л-204. В сторону смежной ПС 220 кВ «Лондоко», подключены: ВЛ 220 кВ Биробиджан-Лондоко№1 с отпайками (Л-205) и ВЛ 220 кВ Биробиджан-Лондоко№2 с отпайками (Л-206). Отпайками к ВЛ 220 кВ Л-205 и Л-206 подключены ТП 220 кВ «Бира-тяговая» и ТП 220 кВ «Лондоко-тяговая». ПС 500 кВ «Хабаровская» получает «питание» от узла шин 500 кВ и от узла шин 220 кВ, причем в узле шин 220 кВ подключено два автотрансформатора (с ВН 500 кВ) и управляемый шунтирующий реактор 220 кВ (УШР), что может оказывать подавляющее влияние на несимметрию вносимую тяговой нагрузкой.

Таблица 5.1 Сравнение ПКЭ имеющих отклонение от норм, на ПС 220 кВ «Биробиджан» и ПС 500 кВ «Хабаровская».

Параметр	Кол-во измерений ПС Биробиджан (Фаза A), %				Кол-во измерений ПС Хабаровская (Фаза A), %				Нормативное значение, %
	в НДП	между НДП и ПДП	за ПДП	в НДП		между НДП и ПДП	за ПДП	НДП		ПДП
KU	100	0	0	100		0	0	2		2
KU (2)	99,9792	0,0069	0,0139	97,3946		2,5776	0,0278	3		3
KU (4)	99,9931	0,0000	0,0069	99,9896		0,0035	0,0069	0,5		0,5
KU (5)	43,1662	45,6212	11,2126	100		0	0	0,75		0,75
KU (6)	99,9965	0,0000	0,0035	99,9965		0,0035	0	0,3		0,3
KU (8)	99,9931	0,0069	0	99,9896		0,0035	0,0069	0,45		0,45
KU (9)	78,12	18,5395	3,3405	100		0	0	1,5		1,5
KU (13)	98,4895	1,4966	0,0139	98,9092		1,0908	0	2,25		2,25
KU (15)	67,5359	24,3767	8,0874	100		0	0	0,2		0,2
KU (21)	85,7386	12,7231	1,5383	100		0	0	03		03

Примечание: Сравнение данных проводится только для фазы «А», данные значений по отклонению для напряжения других фаз предоставлены в Приложениях №1,2.

ЗАКЛЮЧЕНИЕ

В рамках настоящей работы разобрана теория характеристик нагрузки тяговой подстанции и теоретически установлено возможное влияние тяговой нагрузки на энергетические показатели питающей энергосистемы. Одновременно в течении суток проведено опытное практическое энергообследование – мониторинг показателей качества электроэнергии на узловых подстанциях класса напряжения 220 кВ «Биробиджан» и класса напряжения 500 кВ «Хабаровская», с помощью прибора Энерготестер-ПКЭ с уставками по показателям ГОСТ 13109-1997. На основе программного комплекса «Энергомониторинг электросетей» выполнена обработка результатов замеров и проведен анализ наличия отклонений ПКЭ указанных ПС. Анализируя показатели имеющие кратковременные отклонения от нормативных требований ГОСТ, по результатам проведенной работы определено, что на узловой ПС 220 кВ «Биробиджан», которая на всех подключенных к шинам ВЛ 220 кВ имеет отпаечные тяговые подстанции наблюдается отклонение по наличию коэффициентов нечетных гармонических составляющих ПКЭ (показатель несунусоидальности напряжения), что обусловлено, именно нелинейной тяговой нагрузкой подключенной ко всем линиям питающих указанную подстанцию. Отсутствие значительных отклонений ПКЭ на ПС 500 кВ «Хабаровская», возможно связано с наличием подключенных к шинам 220 кВ УШР-220 кВ и системных ВЛ 220 кВ не имеющих прямого подключения к тяговым подстанциям, а также наличием РУ и ВЛ более высокого класса напряжения (500 кВ), что ограничивает на шинах 220 кВ ПС 500 кВ «Хабаровская» влияние тяговых подстанций.

Приложение A

Таблица № 1.1 – коэффициенты гармоник с 2 по 40 составляющие напряжение фаз ПС Биробиджан.
