По результатам расчёта ведомости водопотребления, строится график водопотребления и график подачи воды НС-2. График подачи воды в сеть от НС-2 разрабатывается на основе графика водопотребления.
Принимается двухступенчатый график подачи воды от НС - 2. С 23 до 6 часов работает насос первой ступени, с 6 до 23 часов работает насос второй ступени. Принимается полив в течение 5 часов: с 18 до 23. График подачи и водопотребления приведен на рисунке 2.1.

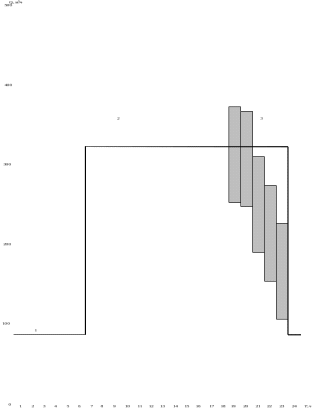

1 – график подачи воды НС; 2 – график водопотребления;
3 – расход воды на полив.
Рисунок 2.1 – График водопотребления и график подачи воды НС-2
Производительность насосов каждой ступени, м3/ч:
, (2.7)
, (2.8)
где
и
– суммарное водопотребление в периоды минимального и
максимального водоразбора, м3/ч;
и
– продолжительность периодов минимального и максимального
водоразбора, ч.
По формуле (2.7)
м³/ч;
По формуле (2.8)
м³/ч
Для нахождения емкости бака водонапорной башни составляем таблицу 2.3, используя данные таблицы 2.2.
Таблица 2.3 – Определение регулирующей емкости бака водонапорной
башни
| Часы | Водоразбор, м3/ч | Подача насосной станции, м3/ч | Поступление | Расход | Остаток |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 0–1 | 60,00 | 86 | 26,00 | 26,00 | |
| 1–2 | 60,00 | 86 | 26,00 | 52,00 | |
| 2–3 | 60,00 | 86 | 26,00 | 78,00 | |
| 3–4 | 60,00 | 86 | 26,00 | 104,00 | |
| 4–5 | 108,00 | 86 | 22,00 | 82,00 | |
| 5–6 | 150,00 | 86 | 64,00 | 18,00 |
Продолжение таблицы 2.2
| 1 | 2 | 3 | 4 | 5 | 6 |
| 6–7 | 246,00 | 329 | 83,00 | 101,00 | |
| 7–8 | 457,00 | 330 | 127,00 | -26,00 | |
| 8–9 | 343,00 | 329 | 14,00 | -40,00 | |
| 9–10 | 307,00 | 329 | 22,00 | -18,00 | |
| 10–11 | 260,00 | 329 | 69,00 | 51,00 | |
| 11–12 | 290,00 | 329 | 39,00 | 90,00 | |
| 12–13 | 328,00 | 329 | 1,00 | 91,00 | |
| 13–14 | 342,00 | 329 | 13,00 | 78,00 | |
| 14–15 | 301,00 | 329 | 28,00 | 106,00 | |
| 15–16 | 333,00 | 329 | 4,00 | 102,00 | |
| 16–17 | 286,00 | 329 | 43,00 | 145,00 | |
| 17–18 | 343,00 | 329 | 14,00 | 131,00 | |
| 18–19 | 439,00 | 330 | 109,00 | 22,00 | |
| 19–20 | 372,00 | 330 | 42,00 | -20,00 | |
| 20–21 | 367,00 | 330 | 37,00 | -57,00 | |
| 21–22 | 310,00 | 330 | 20,00 | -37,00 | |
| 22–23 | 274,00 | 330 | 56,00 | 19,00 | |
| 23–24 | 106,00 | 86 | 20,00 | -1,00 | |
| Всего | 6200,00 | 6200 | 465,00 | 466,00 |
В графе 6 таблицы 2.3 определяется максимальное 145,0 и минимальное – 57,0 значение. Сумма данных значений по модулю будет является регулирующей емкостью бака:
Wp = 145,00 + 57,00 = 202,00 м3
Назначенный режим работы НС-2 считается рациональным, если он требует наличия в системе водоснабжения водонапорного бака с регулирующим объемом, не превышающим 5% от суточной производительности станции.
Проверяем условие: 202,00/6200 ∙ 100% = 3,3%
Следовательно, принятый режим работы НС-2 рационален.
-
![]()
РАСЧЁТ И ПРОЕКТИРОВАНИЕ ВОДОПРОВОДНОЙ СЕТИ
РАСЧЁТ И ПРОЕКТИРОВАНИЕ ВОДОПРОВОДНОЙ СЕТИПОСЁЛКА
Водопроводная сеть должна обеспечивать подачу и распределение воды по территории объекта водоснабжения в заданном количестве и под требуемым напором, быть наиболее экономичной и обладать определенной степенью надежности. Выполнение этих требований достигается правильным выбором конфигурации сети, назначением экономически выгодных диаметров и материала труб.
Водопроводная сеть с водонапорной башней рассчитывается на следующие расчетные случаи работы сети:
1) Час максимального водопотребления;
2) При пожаре в час максимального водопотребления;
3) При работе одного водозабора на 70% в случае аварии на другом.
-
Трассировка водовода и сети
После изучения плана поселка и рельефа местности составляется общая схема водоснабжения населённого пункта.
Водоводы от НС-2 до магистральной сети прокладываются по кратчайшему расстоянию не менее чем в две линии с обходом естественных препятствий.
Водонапорная башня размещается в наиболее высокой точке местности снабжаемого водой населённого пункта.
Водопроводная сеть в пределах населенного пункта трассируется в виде нескольких направленных к основным потребителям от точки присоединения водовода магистральных линий, соединенных перемычками. Окончательно магистральная сеть выполняется в виде трех колец. При этом подача воды к наиболее крупным потребителям производится по наиболее кратчайшему расстоянию, магистральные линии каждого кольца обслуживают как внутренние, так и внешние примыкающие к ним кварталы. Основные магистральные линии с целью их взаимозаменяемости имеют примерно одинаковую пропускную
способность. На отдельных участках сети разбор воды осуществляется с одной стороны, что не очень экономично, однако это создает возможность расширения жилой застройки в будущем.
Трубопроводы кольцевой сети прокладываются вдоль проезжих частей для удобства эксплуатации.

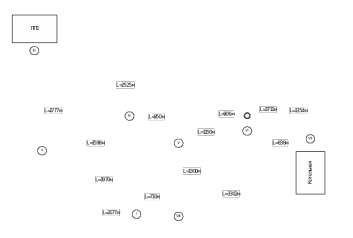

Трассировка водовода и сети представлена на рисунке 3.1.
Рисунок 3.1 – Схема трассировки магистралей водопроводной сети
-
Подготовительные данные для гидравлического расчёта
-
Подготовительные данные на час максимального
-
водопотребления с двумя работающими водозаборами
В таблице 2.1 по графику водопотребления определён час максимального водопотребления – с 7 до 8 часов.
Водопотребление в этот час составляет: общее – 457 м3/ч (127 л/с), в том числе: населением – 273 м3/ч (76 л/с), ПП-1 – 160 м3/ч (44 л/с), котельная – 24 м3/ч
(7 л/с). По таблице 2.2 установлено поступление воды в сеть из водонапорной башни в этот час – 127 м3/ч (35 л/с) и от НС-2 – 457 м3/ч (127 л/с).
Узловые расходы, л/с, определяем по формуле
, (3.1)
где
- сосредоточенный узловой расход, л/с.
Путевой расход, л/с, определяем по формуле
, (3.2)
где
- суммарная длина участков, прилегающих к данному узлу, км;
- удельный путевой расход, л/с.км.
Удельный путевой расход, л/с.км, определяем по формуле
, (3.3)
где
- суммарная длина всех участков сети, км,
По формуле (3.3)
л/с км
В качестве проверки используем выражение
. (3.4)
