При установке под залив отметка верха насоса принимается ниже минимального расчетного уровня воды в РЧВ на 0,3-0,5 метра. Далее по известной высоте насоса и фундамента определяется отметка пола машинного зала. Если в насосной станции установлены разные марки насосов, то отметка пола принимается по насосу, у которого она окажется минимальной. [2]

Отметка оси насоса при установке под залив, м, определяется по формуле

, (9.14)

_{По формуле (}9.14)

м

Отметка пола у насоса, м, определяется по формуле

, (9.15)

где h – расстояние от оси насоса до низа фундамента, м.

_{По формуле (}9.15)

м

м

За отметку пола насосной станции принимаем отметку пола у насоса
Д320-70, равная 45,700 м.

Отметка оси всасывающего водовода, м, определяется по формуле

, (9.16)

_{По формуле (}9.16)

м.

Отметка оси напорного водовода определяется по формуле

, (9.17)

_{По формуле (}9.17)

м

Высота заглубления насосной станции, м, определяется по формуле

, (9.18)

_{По формуле (}9.18)

м

Отметки насосов и трубопроводов для насоса Д200-36 изображены на рисунке 9.8.

Рисунок 9.8 – Отметки насосов и трубопроводов для насоса Д200-36

Отметки насосов и трубопроводов для насоса Д500-65 изображены на рисунке 9.9.

Рисунок 9.9 – Отметки насосов и трубопроводов для насоса Д320-70

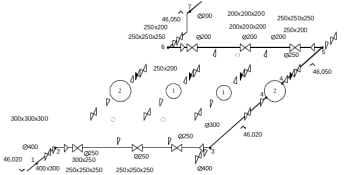

Аксонометрическая схема машинного зала изображена на рисунке 9.10.

Рисунок 9.10 – Аксонометрическая схема машинного зала.

9.8 Гидравлический расчет внутристанционных трубопроводов

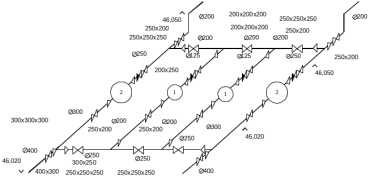

Точный расчет потерь напора во внутристанционных коммуникациях можно выполнить после размещения насосно-силового оборудования и составления схемы трубопроводов со всеми фасонными частями и арматурой. Аксонометрическая расчетная схема приведена на рисунке 9.11.

Рисунок 9.11 – Аксонометрическая схема для гидравлического расчета

Гидравлический расчет выполнен в форме таблицы 9.3.

Таблица 9.3 – Гидравлический расчет внутристанционных

Фактические потери напора не превышают ранее принятые 1,5 м.

9.9 Проектирование здания насосной станции

Запроектированная насосная станция заглублена на 2,5 м. Подземная часть насосной станции в зависимости от уровня залегания подземных вод может быть блочной или камерной. В подземной части размещается машинный зал.

Высота верхнего строения над машинным залом, м, определяется с учетом размещения грузоподъемного оборудования по формуле:

, (9.19)

где h_тр – погрузочная высота платформы автомобиля;

h_г – высота самого высокого оборудования в машинном зале;

h_c – высота строповки (1м);

Н – высота подвесного крана при максимальном поднятии крюка,

установленного в машинном зале.

_{По формуле (}9.19)

м

Принимается 7,2м.

Конструкция здания насосной станции принимается каркасной.

Из условия размещения в машинном зале оборудования назначается пролет согласно модульной системе 12 м при шаге колон 6 м.

Для покрытия здания применяют железобетонные плиты размером 3х6 м, которые укладываются на фермы. Высота фермы равна 600 мм. толщина плит 0,1м.

Толщину наружных стен принимаем 0,4 м. Внутренние перегородки вспомогательных помещений принимаются толщиной 0,1 м. Камеры переключений и трансформаторов отделяются от остальных помещений стенами толщиной 0,3 м. Для доставки в машинный зал оборудования устраиваются ворота 3х3 м. Перед воротами в машинном зале устраивается монтажная площадка 3х3 м.

Заглубленная часть машинного зала сообщается с наземной лестницами, шириной 0,9 м и наклоном 45°. Для подъема на площадки обслуживания ширина лестниц принимается 0,7 м с углом наклона 60°. Для одиночных переходов через трубы и подъема к отдельным задвижкам принимаются лестницы шириной 0,5 м с углом наклона 60°. Лестницы и площадки ограждаются на высоту 1м.

Здание насосной станции оборудуется приточно-вытяжной вентиляцией, естественным и искусственным освещением, отоплением, хозяйственно-питьевым водопроводом, хозяйственно-бытовой канализацией.

9.10 Электрическая часть насосной станции

Насосная станция подключается к линиям электропередач с напряжением 6000 вольт. Двигатели основных насосов присоединяются к ЛЭП через понизительные трансформаторные подстанции.

Трансформаторы и масляные выключатели размещаются в отдельных помещениях с капитальными стенами и отдельным входом снаружи и ограниченным доступом обслуживающего персонала.

Необходимая мощность трансформаторов насосной станции, кВт, определяется мощностями приводных двигателей насосов, электроприводов и других механизмов (задвижек, грузоподъемного оборудования, вспомогательных насосов), электроосветительных и электроотопительных устройств и определяется по формуле:

, (9.20)

где k_c – коэффициент спроса по мощности при двух работающих

двигателях, равный 1;

Р_н – номинальная (паспортная мощность основных насосов (без резервных);

- коэффициент полезного действия электродвигателей, равный 0,92;

cosj - коэффициент мощности электродвигателя, принимаемый 0,86;

10-50 – мощность вспомогательного оборудования и приборов.

_{По формуле (}9.20)

кВт

В насосной станции устанавливаются два трансформатора. При выходе из строя одного из них допускается временная перегрузка второго не более чем на 20-40% номинальной мощности трансформатора.

Ячейки распределительных устройств выполняются в виде шкафов КРУ (комплексное распределительное устройство). Привод магнитных выключателей, а также оборудования низкого напряжения: щит управления, щит измерения и сигнализации, щиты низкого напряжения для подключения вспомогательного оборудования, располагаются в щитовой.
