Устройствами генерации воздушно-механической пены из 1% водного раствора пенообразователя принимаются пенные камеры ANSUL модели AFC-550.

Особенностями выбранных пеногенераторов являются:

• покрытие корпуса, устойчивое при использовании в агрессивных средах, и сетка из нержавеющей стали;

• наличие смотрового люка на болтах, упрощающего осмотр состояния и техническое обслуживание оборудования;

• возможность замены парового уплотнения без снятия крепежных болтов;

• наличие отражателя у разгрузочного сопла пеногенератора позволяет применять «мягкий» способ подачи воздушно-механической пены на боковую стенку резервуара. Это очень важно, так как при таком способе подачи пены снижается эффект разрушения пены при отвесном падении на поверхность нефтепродукта, а так же перемешивание верхних слоев нефтепродукта и больший прогрев его. С учетом геометрических характеристик резервуара и рекомендаций Приложения 3 СП 110. 13330. 2011 [10], для нужд пожаротушения заявленного выше резервуара необходимо 8 пеногенераторов указанной марки.

Хранение объема пенообразователя с последующим приготовлением водного раствора его для целей пожаротушения, а также его трехкратного запаса, предлагается осуществлять в специальных баках-дозаторах марки ANSULBLADDERTANK -1400 Gal (5300-литровый) со смесителями FLOWMAX.

Охлаждение стенок резервуара, на котором произошел пожар, а также стенок соседних резервуаров с горящим, предлагается подачей огнетушащего вещества лафетными стволами ANSUL FJM. Возможность подачи воды или пены низкой кратности на значительное расстояние (80-120 м) позволяет защищать резервуар нефтепродукта и территорию обвалования резервуара. Модификации с электрическим приводом и удаленным управлением позволяют осуществлять тушение оператором из безопасной зоны [18].

Основные преимущества выбранных пеногенераторов:

• конструкция выполнена из нержавеющей стали, что позволяет применять его в агрессивных средах;

• патентованная конструкция подшипников и сбалансированная конструкция системы подачи позволяют снизить нежелательное воздействие на оператора вращающего момента и колебаний от ствола при подаче огнетушащего вещества.

Для нужд охлаждения стенок рассматриваемого резервуара необходимо 4 лафетных ствола с самостоятельными вышками для установки оборудования Рисунок 2.1.

Систему обнаружения возгорания на резервуаре и запуска автоматического пожаротушения вместо тепловых датчиков, предлагается выполнить с применением извещателей пламени FLAME Vision, установленных на технологических вышках за резервуарами в количестве 4 штук на резервуар.

Запуск системы охлаждения стенок резервуара предлагается осуществлять с применением линейного пожарного извещателя (термокабеля) Protectowire типа XCR, смонтированного по периметру стенки резервуара в верхней зоне.

Основные преимущества системы обнаружения возгорания на резервуаре:

• высокая механическая прочность на истирание;

• оболочка имеет высокую стойкость к большому разнообразию агрессивных жидкостей (кислоты, щелочи, органические растворители) и УФ-излучению;

• данный тип кабеля допускает использование при очень низких температурах (до -60° С);

• срок службы более 25 лет [19].

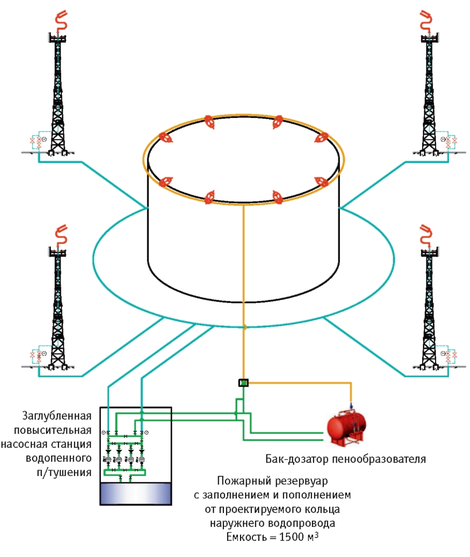

Рисунок 2.1 Принципиальная схема технического решения

1. Расчет и от молнии и заземления для резервуаров с нефтью

Молния – это электрический разряд длиной несколько километров, происходит между грозовым облаком и землей или каким-либо
наземным сооружением.

Молниезащи́та (грозозащита) – комплекс технических решений и специальных приспособлений для обеспечения безопасности объекта.

Опасность для зданий (сооружений) в результате прямого удара молнии может привести к:

• повреждению здания (сооружения) и его частей;

• отказу находящихся внутри электрических и электронных частей;

• гибели и травме людей, находящихся непосредственно в здании (сооружении) или вблизи него.

Воздействия молнии принято подразделять на две основные группы:

• первичные, вызванные прямым ударом молнии;

• вторичные, индуцированные её разрядами или занесённые в объект протяжёнными металлическими коммуникациями.

Прямой удар молнии вызывает следующее воздействие на объект:

• электрические, связанные с поражением людей или животных электрическим током и появлением перенапряжения в несколько мегавольт на пораженных элементах, в том числе опасные напряжения шага и прикосновения, «перекрытия» на другие объекты;

• термические, связанные с резким выделением теплоты при прямом контакте канала молнии с содержимым объекта и при протекании через объект молнии. Прямой контакт с каналом молнии может привести проплавлению корпусов взрывоопасных установок, вызвать пожары и взрывы;

• механические, обусловленные мощной ударной волной, распространяющейся от канала молнии, и электродинамическими силами, действующими на проводники с токами молнии. Это воздействие может быть причиной, механических разрушений объектов. Вторичные проявления молнии – действие на объект электромагнитного поля близких разрядов [19].

3.1 Характеристика грозовой деятельности и грозопоражаемости сооружений

Согласно, карте средней за год продолжительности гроз в часах для территории РФ, в районе города Хабаровска среднегодовая
продолжительность гроз – 20 - 40 ч.

Плотность ударов в землю Nq можно рассчитать
по следующей формуле, 1/(км2 год):

Nq = 6,7 ⋅ Td /100 , (3.1)

где Td – среднегодовая продолжительность гроз в часах, определенная по
региональным картам интенсивности грозовой деятельности.

Nq = 6,7 ⋅ 40 /100 = 2,681/ (км2 год)

Подсчет ожидаемого количества N поражений молнией в год производится по формуле для сосредоточенных зданий и сооружений (дымовые трубы, вышки, башни):

N = 9 ⋅ ⋅ ⋅ n ⋅ (3.2)

N = 9 ⋅ ⋅ ⋅ 2.68 ⋅ =0.00883 шт/год

Расчеты производятся на основании СО 153-34.21.122-2003 [8] и РД 34.21.122-87[11]. Радиус стягивания и остальные расчеты ведутся исходя из классификации сооружений по устройству молниезащиты.

3.2 Классификации сооружений по устройству молниезащиты

Согласно РД 34.21.122-87 [11], резервуары с нефтью относят ко II категории классификации сооружений по устройству молниезащиты.

Ко II категории отнесены здания и сооружения, в которых появление
взрывоопасной концентрации веществ происходит в результате нарушения
нормального технологического режима, а также наружные установки,
содержащие взрывоопасные жидкости и газы. Для этих объектов удар молнии
создает опасность взрыва только при совпадении с технологической аварией
либо срабатывании дыхательных или аварийных клапанов на наружных
установках.

Надежность защиты от прямых ударов молнии принимаем – 0,95, согласно СО 153-34.21.122-2003 [8] и РД 34.21.122-87 [11] – надежность защиты 95 – 99,5%.

3.3. Способы защиты объектов от воздействия молний

Средство защиты от прямых ударов молний – это молниеотвод. Молниеотвод – это устройство, которое рассчитано для прямого контакта с молнией, с функцией отводить ее ток.

Система молниезащиты внешняя - изолирована от сооружения, отдельно стоящие стержневые молниеотводы или тросовые молнеотводы.

3.4 Требования к выполнению молниезащиты сооружений

Если площадь помещения I или II категории молниезащиты менее 30% площади всех помещений зданий, молниезащиту всего здания допускается выполнять по II и III, соответственно, независимо от остальных помещений.

При устройстве молниезащиты по II и III категориям расстояние от молниеотводов до защищаемого объекта по воздуху и земле не нормируется.

Для уровня защиты II защита от прямых ударов молнии выполняет отдельно стоящими молниеприемниками.

3.5 Зона защиты одиночного стержневого молниеотвода

Зона защиты одиночного стержневого молниеотвода высотой h представляет собой круговой конус (рис. 3.1), вершина которого находится на высоте < h.

Рисунок 3.1. Зона защитного одиночного

стержневого молниеотвода:

1 – граница зоны защиты на уровне ;

2 – граница зоны защиты на уровне земли.

На уровне земли зона защиты образует круг радиусом . Горизонтальное сечение зоны защиты на высоте защищаемого сооружения представляет собой круг радиусом .

Согласно РД 34.21.122-87 [11], резервуар с нефтью относят к зоне Б.

Расчетные формулы выбираем для молниеотвода высотой до 100 метров. Принимаем расчетную высоту молниеотвода равной 30 метров. Результаты расчета заносим в таблицу 3.1. Зона Б защиты молниеотводов имеют следующие габаритные размеры:

Высота конуса :

=0,82h; (3.3)

Радиус стягивания :

= 1,2h; (3.4)

Горизонтальное сечение зоны защиты на высоте защищаемого
сооружения представляет собой круг радиусом :

= (3.5)

Расчет:

=0,82⋅ 30 = 24,6 м

= 1,2⋅ 30 = 36 м

= = 20,2 м

Таблица 3. 1

Результат расчета.

3.6 Расчет молниезащиты для группы резервуаров

Произведем расчет молниезащиты для группы из 3-х резервуаров с нефтью объемом 1000 м³, высотой – 10,5 м и диаметром 12,5 м. Высота дыхательной клапанов - 0,3м. Кровля - коническая бескаркасная.
