Для удобного и эргономичного расположения оборудования в помещении связевой и в зданиях используем настенные телекоммуникационные шкафы APC AR100 высотой 13U (рисунок 4.2).
Рисунок 4.2 - Настенный телекоммуникационный шкаф APC AR100
Для терминирования кабелей телефонной сети и выполнения всех перекроссировок используется кросс, установка которого предусмотрена в настенном телефонном шкафу ШРН-50 в помещении связевой (рисунок 4.3).
Кросс представляет собой коммутационный узел, связывающий телефонную станцию и линейную кабельную разводку. С его помощью можно тестировать телефонные линии, отключать и подключать абонентов.

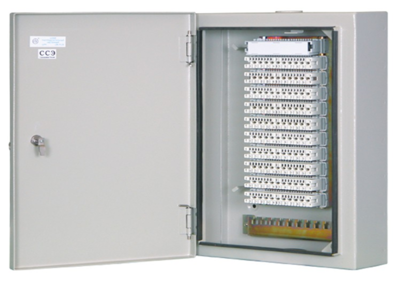

Рисунок 4.3 – Шкаф распределительный настенный.
4.2 Конструктивное исполнение оптической кабельной системы
ВОЛС будем прокладывать по методу подвеса к опорам линий электропередачи напряжением выше 1000 В.
Для крепления ВОК на опорах должна применяться арматура, рекомендованная к использованию изготовителем ОКСН, которая прошла полный комплекс испытаний с данным типом кабеля; арматура должна соответствовать требованиям ГОСТ 13276 «Арматура линейная. Общие технические условия». Конструкции зажимов для подвески и крепления оптического кабеля на опорах не должны приводить к механическим повреждениям наружной оболочки кабеля в течение всего срока его эксплуатации. Линия ВОЛС должна быть защищена от воздействия вибрации и пляски проводов.
Для креплении волоконно-оптического кабеля к опоре разработаны специальные зажимы для его фиксации и соблюдения высоты подвеса. Внутренняя поверхность зажимов, соприкасающаяся с оболочкой кабеля, выполнена из соответствующих материалов (например, полиуретана), препятствующих проскальзыванию кабеля внутри зажима, и в то же время способных сохранять свои свойства в течение всего срока эксплуатации. В зависимости от назначения зажимы делятся на анкерные и поддерживающие.
Анкерные зажимы (рисунок 4.4) применяются при устройстве узлов натяжения кабеля, выполняемых в местах поворота трассы (угол более 30°), при изменении высоты подвеса кабеля, при спуске кабеля с опор, при вводах в здания, а также на прямых участках для соблюдения стрелы провеса кабеля.
Р
исунок 4.4 - Зажим анкерный клиновой серий PA1000
Поддерживающие зажимы предназначены для соблюдения высоты подвеса и стрелы провеса кабеля. Они применяются при устройстве проходных узлов. В этих узлах кабель фиксируется для предотвращения его проскальзывания в обе стороны.
Б
удем использовать поддерживающие зажимы для подвеса самонесущего кабеля с круглым сечением на промежуточных опорах (рисунок 4.5). Зажимы соответствуют требованиям эксплуатации на открытом воздухе в районах с умеренным и холодным климатом, при переменных ветровых нагрузках, с учетом атмосферных осадков и других типичных внешних факторов.
Рисунок 4.5 - Поддерживающий зажим для круглого самонесущего оптического кабеля
Д
ля защиты мест сращивания строительных длин кабеля необходимо установить магистральные муфты (рисунок 4.6). Конструкция муфты обеспечивает надежную защиту мест сращивания оптических волокон в течение всего периода эксплуатации. Муфты устойчивы к влиянию факторов окружающей среды. Материалы, которые применяются при производстве муфты, совместимы с материалами, используемыми при производстве волоконно-оптического кабеля, и не оказывают взаимных негативных влияний.
Рисунок 4.6 - Магистральная муфта
Переходы ВОК с одной стороны пути на другую при использовании существующих конструкций должны производиться преимущественно по ригелям жестких поперечин. В исключительных случаях по согласованию со службой электроснабжения железной дороги допускаются переходы ВОК вдоль гибких поперечин с подвеской кабеля только на опорах этих поперечин. Не допускается осуществлять воздушные переходы ВОК в местах сопряжения анкерных участков контактной сети.
4.3 Выбор марки кабелей для организации связи
Подключения добывающего поселка к провайдеру будет осуществляться с помощью оптического кабеля.
Линии связи в поселке будут прокладываться двумя способами:
- в кабельной канализации; схема представлена в приложении Б;
- подвеска на опоры линии электропередачи; схема представлена в приложении В.
Исходя из указанных способов, выберем марки кабелей.
4.3.1 Оптический кабель
Согласно требованиям Рекомендации ITU-T G.983, для строительства сети FTTC на магистральном участке должны применяться кабели с одномодовыми оптическими волокнами типа G.652 или совместимые с ними (например, G.657А). Поскольку кабель подвешен на опоры линии электропередачи, он должен обладать высокими диэлектрическими качествами и иметь самонесущею конструкцию.
Кабель ОКСД (оптический кабель самонесущий диэлектрический) применяется в железнодорожной контактной сети, а также для подвеса на линии электропередач (рисунок 4.7). Кабель подходит практически для всех регионов России вплоть до Крайнего Севера, так как может эксплуатироваться при температурах от -70 до +70°С. Кабель может эксплуатироваться на территории производственных цехов с высокой температурой. Монтаж нужно выполнять при температуре не ниже -30°С. Допустимое растягивающее усилие составляет от 3,5 до 45 кН, допустимое раздавливающее усилие не менее 0,5 кН/см. Количество оптических волокон в кабеле - от 2 до 288.
1. Центральный силовой элемент
2. Оптическое волокно
3. Оптический модуль
4. Гидрофобный заполнитель
5. Промежуточная оболочка из полиэтилена
6. Силовой элемент — арамидные нити
7. Внешняя оболочка из полиэтилена
Рисунок 4.7 - Кабель ОКСД
Оптический сигнал, полученный от провайдера, необходимо разделить на четыре пучка, поступающие в локальные линии. Для этого будем использовать планарный сплиттер с делением 1х4 (рисунок 4.8). Сплиттер разместим в оптическом распределительном шкафу.
Основными характеристиками сплиттера являются высокая надёжность и
н
изкий уровень потерь сигнала.
Рисунок 4.8 - Оптический сплиттер 1х4
4.3.1 Кабель системы передач данных
Кабельный линии связи поселка прокладываются совместно с электрическими линиями в кабельной канализации и на опорах линий электропередач. Поэтому для линий передачи данных выберем экранированную витую пару 5 категории.
Для прокладки в канализации используем кабель ЭКС-МВПБШпЭ/Э-5 (рисунок 4.9). Кабель предназначен для прокладки в грунте и в кабельной канализации при опасности повреждения его грызунами. Температурный диапазон (+60 C - -40 C).
Конструкция кабеля типа ЭКС-МВПБШпЭ/Э-5:
1. Медный проводник диаметром 0,51 мм.
2. Полиэтиленовая изоляция.
3. Экран поверх витой пары.
4. Общий экран.
5. Гидрофобный заполнитель.
6. Промежуточная оболочка.
7. Стальная гофрированная лента.
8. Защитный шланг из полиэтилена.
Р
исунок 4.9 - Витая пара ЭКС-МВПБШпЭ/Э-5
Для воздушной подвески линии передачи данных к зданию №15 необходимо выбрать экранированный кабель для наружной эксплуатации.
Будем использовать кабель типа ЭКС-СВППЭ/Э-5 (рисунок 4.10), совмещенный со стальным тросом диаметром 1,25 мм для прокладки подвесным методом. Кабель выдерживает высокие нагрузки и экстремально низкие температуры (-0). Допускается использование в зоне повышенных электромагнитных влияний частотой до 100 МГц. Возможно протягивание между опорами или зданиями на расстояние до 150 метров.
Конструкция ЭКС-СВППЭ/Э-5:
1. Медный проводник диаметром 0,51 мм.
2. Полиэтиленовая изоляция.
3. Защитный шланг из полиэтилена.
4
. Стальной трос.
Рисунок 4.10 - Витая пара ЭКС-СВППЭ/Э-5
Для подключения розеток линии передачи данных внутри помещения будем использовать неэкранированная витую пару UTP-5-e cat 2х2х0,5 (рисунок 4.11)
Рисунок 4.11 - Витая пара UTP-5-e cat 2х2х0,5
1-внешняя оболочка; 2-витая пара.
4.3.2 Кабель телефонной сети
Д
ля телефонных линий используем кабель КТАПВ (рисунок 4.12), который предназначен для прокладки в канализации, в коллекторах, шахтах, по стенам зданий и подвески на воздушных линиях связи, характеризующихся высокой влажностью, взрывоопасной атмосферой, воздействием активных вод, при температуре окружающей среды от -40°C дo +50°С.
Рисунок 4.12 – Телефонный кабель КТАПВ
Т
елефонные розетки будут подключаться с помощью кабеля ШТЛП 2 TF2 (рисунок 4.13)- плоский телефонный кабель линейный с медными многопроволочными жилами сечением 0.12 мм кв, с изоляцией из композиции полиэтилена и оболочкой из ПВХ пластиката. Предназначен для скрытой и открытой абонентской проводки внутри помещений.
Рисунок 4.13 – Телефонный кабель ШТЛП 2 TF2
4.3.3 Кабель телевизионной сети
Субмагистральным кабелем осуществляют внутридомовую разводку (чердак, подвал, стояки), а также обеспечивают прокладку малых магистралей протяженностью до 300-500 метров.
R
G-11 (рисунок 4.14) стандартный субмагистральный кабель класса В. Рекомендуется для традиционной прокладки при минимальных финансовых издержках. Пригоден как для аналоговых, так и для цифровых сигналов.
Рисунок 4.14 – Субмагистральный кабель RG-11
Абонентский кабель Cavel SAT 703 (рисунок 4.15) рекомендуется под все виды абонентский разводки. Этот коаксиальный кабель состоит из центрального проводника и двойного экрана, размещенных соосно. Внутренний одножильный проводник изготовлен из высококлассной меди и помещен в полиэтиленовый диэлектрик, способствующий сохранению соосного расположения проводников.
Э
кран, наложенный на сердечник, имеет дополнительную плотную оплетку и благодаря этому надежно защищает передаваемый сигнал от внешних помех. Номинальное волновое сопротивление кабеля SAT 703 CAVEL– 75 Ом.
Рисунок 4.15 - Коаксиальный кабель Cavel SAT 703
4.4 Крепление, способ ввода в здание оптического кабеля
В
вод в здание будет осуществляться через стену административного здания. Проход кабеля через стену выполнен через отрезки несгораемой асбестоцементной трубы, заложенной в проеме, которая после прокладки кабеля заделывается по все толще стены легко пробиваемым несгораемым материалом цемент с песком— по объему 1:10. При вводе через стену необходимо выполнить натяжное крепление. Схема ввода, крепления волокно оптического кабеля представлена на рисунке 4.16.
Рисунок 4.16 - Схема ввода, натяжного крепления самонесущего ОК на стене
