СОДЕРЖАНИЕ

ВВЕДЕНИЕ 7

1 ОБЩИЕ ВОПРОСЫ ПОСТРОЕНИЯ СИСТЕМЫ СВЯЗИ ПОСЕЛКА 8

1.1 Описание поселка и постановка задачи 8

1.2 Расчет телетрафика и информационных потоков 11

1.3 Применяемая сетевая технология 14

1.4 Выбор топологии сети 17

2 ПРОЕКТИРОВАНИЕ СЕТИ СВЯЗИ 19

2.1 Организация сети связи поселка 19

2.2 Схема телевизионной подсети 20

2.3 Схема системы передачи данных 23

2.4 Схема телефонной сети 24

2.5 Выбор трассы прокладки оптического кабеля 26

3 СЕТЕВОЕ И АБОНЕНТСКОЕ ОБОРУДОВАНИЕ 28

3.1 Выбор комплекта оборудования 28

3.2 Система кабельного телевидения 31

3.3 Сеть передачи данных 33

3.4 Телефонная сеть 36

4 КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ УЗЛОВ СИСТЕМЫ 39

4.1 Распределительные кроссовые и коммутационные шкафы 39

4.2 Конструктивное исполнение оптической кабельной системы 41

4.3 Выбор марки кабелей для организации связи 43

4.3.1 Оптический кабель 43

4.3.1 Кабель системы передач данных 45

4.3.2 Кабель телефонной сети 47

4.3.3 Кабель телевизионной сети 47

4.4 Крепление, способ ввода в здание оптического кабеля 48

4.5 Расчет стрелы провиса оптического кабеля 49

4.6 Кабельная канализация 51

4.7 Подвеска линии связи на опоры электропередач 53

5 РАСЧЕТ НАДЕЖНОСТИ СИСТЕМЫ 56

5.1 Основные понятия теории надежности 56

5.2 Расчет показателей надежности комплексной системы связи 58

ЗАКЛЮЧЕНИЕ 61

ПЕРЕЧЕНЬ УСЛОВНЫХ ОБОЗНАЧЕНИЙ 62

БИБЛИОГРАФИЧЕСКИЙ СПИСОК 63

Приложение А 65

Приложение Б 66

Приложение В 67

ВВЕДЕНИЕ

В 21 веке интенсивно развивается промышленность, потребляющая большое количество полезных ископаемых. Добывающие предприятия расположены – по большей части - в труднодоступных районах. Возникает проблема обеспечения постоянных и вахтовых поселков современными видами связи, что связано как с потребностями предприятий, так и с возросшими запросами людей.

В настоящей работе решается задача обеспечения комплексной связью одного из таких поселков, расположенного на северо-западе Амурской области вблизи Байкало-Амурской магистрали. В поселке функционирует мощный рудник. Поселок «Олекминский рудник» находится на расстоянии 34 км от железнодорожной станции Олекма, где проходит магистральная линия связи. Это позволяет получить в пользование поток данных со скоростью не менее 1 Гбит/с. Соответственно, обеспечивается получение телевизионного вещания, телефонии, доступ к сети Интернет.

Вахтовый поселок представляет собой замкнутую инфраструктуру, которая состоит из различных специализированных модулей, расположенных на участках работы крупных добывающих компаний. Все строения находиться на ограниченной территории, обеспечивают персонал комфортными условиями для работы и проживания. Для полного обеспечения жизнедеятельности людей, а также работы администрации предприятия и самого поселка необходима связь с внешним миром.

Большие вложения в развитие связи всецело оправдывают себя. Благодаря этим средствам, улучшается процесс добычи и переработки полезных ископаемых, обеспечивается оперативная связь с филиалами, периферийными офисами, осуществляется контроль работы персонала.

В настоящей работе ставится задача: спроектировать комплексную систему связи поселка, включающую телевизионный, телефонный сегменты и доступ в Интернет.

1 ОБЩИЕ ВОПРОСЫ ПОСТРОЕНИЯ СИСТЕМЫ СВЯЗИ ПОСЕЛКА

1.1 Описание поселка и постановка задачи

Горно-обогатительный комбинат «Олекминский рудник» базируется на Куранахском месторождении титаномагнетитовых руд. Располагается на северо-западе Амурской области в 34 километрах от бамовского поселка Олекма. Прогнозные запасы этого месторождения более 100 миллионов тонн руды. Таким образом, только за счет этих залежей предприятие «Олекминский рудник» может работать около 50 лет. Количество работающих составляет более 1300 человек. Метод работы здесь вахтовый. Рабочие заезжают на 30 дней. Делать вахту короче экономически не выгодно - на дорогу уходит слишком много времени. На рисунке 1.1 представлена карта расположения Олекминского рудника.

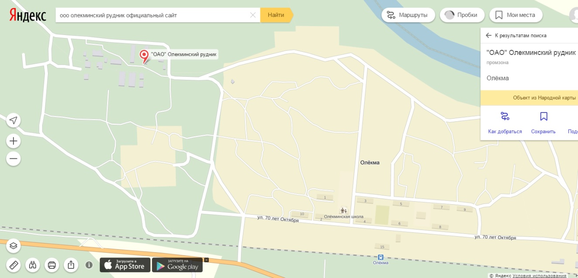

Рисунок 1.1- Местоположение Олёкминского рудника

Олекминский рудник условно разделён на три части – это непосредственно сами карьеры с дробильно-сортировочным комплексом, основной вахтовый посёлок горняков и фабрика по обогащению железной руды.

Для удобства работающих вахтовиков организован рабочий поселок со всем необходимым для работы и проживания. В поселке построены дома для рабочих, столовая, лаборатория, медицинский пункт, контора, столярный цех, склады для хранения материалов и оборудования. Общий вид поселка представлен на рисунках 1.2, 1.3.

Рисунок 1.2 - Общая перспектива поселка

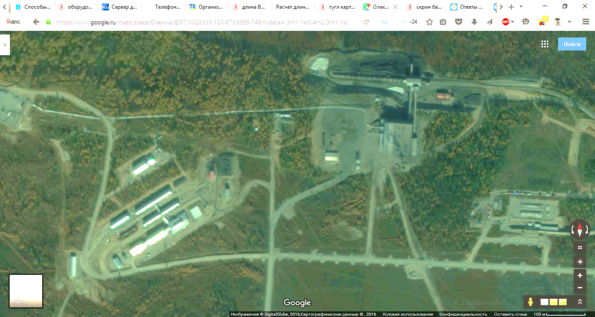

Рисунок 1.3 - Вид поселка сверху

Для вывоза руды построена железная дорога необщего пользования. Функционирует трансформаторная подстанция.

Для технологических нужд и организации досуга рабочего поселка необходимо организовать комплексную систему связи, которая включает:

- сеть передачи данных Интернет;

- телефонную сеть;

- вещательное телевидение.

В проекте будут рассмотрены вопросы проектирования комплексной сети связи для данного добывающего поселка: выбор топологии сети, построение телекоммуникационной сети, выбор способа прокладки оптического и медного кабелей, выбор оборудования.

При проектировании сети связи необходимо учесть следующие требования заказчика:

- построить устойчивую и, в то же время, экономическую сеть связи;

- необходимо учесть возможность расширения сети связи (увеличение количества подключений);

- использовать канализационный способ прокладки медных кабелей.

Требование высокой экономичности телекоммуникационной системы связанно с тем, что пользователями являются рабочие, которым связь будет предоставляться бесплатно.

В приложении А представлена схема поселка с назначением зданий. Здание №1 (административное) содержит 10 кабинетов, в которые необходимо предоставить компьютерную и телефонную связь. Здание №2 – столовая; необходимо подключить один телефон. Здания №3-7 – общежития. Необходимо предоставить телевидение; в общежитие №3, помимо телевидения, будет проложена компьютерная сеть. В зданиях №8, №9, №15 будет организована телефонная и компьютерная сеть.

Для реализации проекта будем использовать в кабеле два оптических волокна, одно волокно используется для телевидения, второе - для телефонии и Интернета. Два волокна остаются резервными.

1.2 Расчет телетрафика и информационных потоков

В повседневной жизни приходится постоянно сталкиваться с обслуживанием, то есть удовлетворением некоторых потребностей, и очень часто с очередями, когда обслуживание является массовым. Во всех случаях большое значение имеет степень удовлетворения потребности в обслуживании, или качество обслуживания.

Так, при осуществлении телефонной связи важно знать, как долго придется ожидать соединения с требуемым абонентом после заказа междугородного разговора при ручном способе установления соединений или сколько в среднем попыток необходимо сделать для установления соединения при автоматическом способе. Теория телетрафика оперирует с математическими моделями систем распределения информации, включающих в себя три основных элемента: входящий поток вызовов (требований на обслуживание), схему системы распределения информации, дисциплину обслуживания потока вызовов. Дисциплина обслуживания характеризует взаимодействие потока вызовов с системой распределения информации.

В теории телетрафика дисциплина обслуживания, в основном, описывается следующими характеристиками: способами и порядком обслуживания вызовов, режимами искания выходов схемы, наличием приоритетов или ограничений при обслуживании некоторых категорий вызовов, законами распределения вероятностей выхода из строя элементов схемы. Некоторые из них могут быть связаны со схемой или потоком вызовов, другие могут от этого не зависеть.

Число каналов системы передачи данных, в основном, зависит от численности населения на участке проектирования и от степени заинтересованности отдельных групп. Численность населения в любом населённом пункте может быть определена на основании статистических данных последней переписи населения. Количество населения H_t в заданном пункте и его подчинённых окрестностях с учётом среднего прироста определяется по формуле:

где – число жителей во время проведения переписи населения;

– средний годовой прирост населения в данной местности, %;

t – период, определяемый как разность между назначенным годом перспективного проектирования и годом проведения переписи населения, год;

0,85 – коэффициент оснащения телефонными аппаратами с другими средствами связи.

Год перспективного проектирования принимается на 5-10 лет вперёд по сравнению с текущим временем:

где – год составления проекта (2016);

– год, к которому относятся данные (2015).

Взаимосвязь между выбранными оконечными и промежуточными пунктами определяется на основе статистических данных, полученных предприятиями связи за предшествующие проектированию годы. Практически эти взаимосвязи выражают через коэффициент тяготения (КТ), который, как показывают исследования, колеблется в широких пределах, от 0,1% до 12%. Выбираем , то есть .

Предварительно необходимо определить количество телефонных каналов между выбранными пунктами. Для расчёта количества телефонных каналов ( ) используется следующая формула:

где k = 1,3, β = 5,6 – постоянные коэффициенты, соответствующие фиксированной доступности и заданным потерям (5%);

y = 0,05 - удельная нагрузка, то есть средняя нагрузка, создаваемая одним абонентом;

и – количество абонентов в оконечных пунктах.

Необходимо учесть организацию и различных видов связи: телефонии, передачи данных, сигналов вещания по формуле:

– число двухсторонних каналов для телефонной связи;

– число каналов ТЧ для передачи сигналов вещания;

– число каналов ТЧ для передачи данных;
