Текст из файла (страница 3)

Рисунок 2.1 - Общая схема организации телевизионной сети

в добывающем поселке Олекминский рудник.

Принципиальная схема телевизионной сети поселка, разработанная в настоящем проекте, приведена на рисунке 2.2.

Рисунок 2.2 - Принципиальная схема организации телевизионной сети в добывающем поселке Олекминский рудник.

2.3 Схема системы передачи данных

Для организации сети передачи данных в добывающем поселке необходимо подключить 24 рабочих места к сети Ethernet, расположенных в разных зданиях. В помещении узла связи (здание №1) будет установлен сетевой коммутатор Edge-Core ES3528M, к которому подключены неуправляемые коммутаторы, расположенные в зданиях №3, №8, №9, №15, и компьютеры, расположенные в здании №1.

Для подключения зданий №3, №8, №9 используем кабель типа ЭКС-МВПБШпЭ/Э-5 2х2х0,51, предназначенный для прокладки в кабельной канализации. Кабель типа ЭКС-СВППЭ/Э-5 4х2х0,51 используется для воздушной подвески к опорам линий электропередач на линии до дома №15.

На рисунке 2.3 представлена принципиальная схема организации системы передачи данных в добывающем поселке «Олекминский рудник».

Рисунок 2.3 - Схема организации СПД в добывающем поселке

«Олекминский рудник».

2.4 Схема телефонной сети

Для организации телефонной сети в добывающем поселке необходимо подключить 13 абонентов, которые располагаются в разных зданиях.

В помещении связевой установим мини–АТС. Для соединения внутренних разъемов плат мини-АТС с кросс-панелями в настенном кросс-шкафу, откуда телефонные линии коммутируются непосредственно до абонентов, предусмотрим амфенольный кабель (Амфенол, TELCO). Он представляет собой 25-парный кабель с одной либо с двух сторон оконцованный TELCO-коннекторами (RJ-21X).

Для подключения зданий №2, №8 используем кабель типа ЭКС-МВПБШпЭ/Э-5 2х2х0,51. Дом №15 подключается с помощью кабеля ЭКС-СВППЭ/Э-5 4х2х0,51 воздушной подвески.

В каждом здании установим коробки телефонные распределительные, в которые кабелем UTP-5-e cat 2х2х0,5 будут подключены абонентские розетки.

На рисунке 2.4 представлена принципиальная схема организации телефонной связи в добывающем поселке «Олекминский рудник».

Рисунок 2.4 - Принципиальная схема организации телефонной связи в добывающем поселке Олекминский рудник.

2.5 Выбор трассы прокладки оптического кабеля

В настоящем проекте провайдером является региональное предприятие «ТрансТелеКом-ДВ». Для подключения добывающего поселка «Олекминский рудник» необходимо проложить магистральный волоконно-оптический кабель.

Трасса кабеля проходит по территории Амурской области. Расстояние от железнодорожного поселка ст. Олекма, где расположен узел связи провайдера, до Олекминского рудника составляет 34 км. План трассы кабеля приведен на рисунке 2.5.

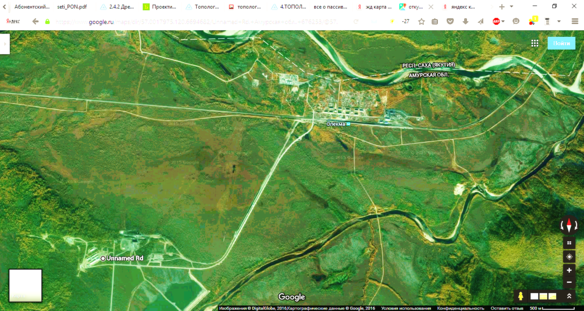

Рисунок 2.5 - Трасса прокладки оптического кабеля

На участке Олекма-Олекминский рудник проходит железная дорога необщего пользования протяженностью 34 км. Больше половины территории трассы относится к болотистой местности. Прокладка ВОЛС траншейным методом осложнена препятствиями, большее время года грунт промерзший. Поэтому целесообразно ВОЛС проложить методом подвеса на опорах линии электропередачи.

Расстояние между населенными пунктами по железной дороге необщего пользования известно, поэтому можно примерно рассчитать длину прокладываемого кабеля. Длина оптического кабеля с учётом запаса 10% на подвес, технологического запаса и запаса на монтаж муфт составляет 37,4 км.

Проектируемая трасса пересекает железнодорожные пути. Возникает необходимость перехода ВОК с одной стороны пути на другую. Переход будет осуществляться по воздуху с подвеской ВОК на опоры сети электропередачи, которые также переходят на другую сторону железнодорожного пути.

Магистральный кабель будет заходить в административное здание (рисунок 2.6), где будет оборудован узел связи.

Рисунок 2.6 - Схема ввода магистрального кабеля на территорию добывающего поселка «Олекминский рудник».

3 СЕТЕВОЕ И АБОНЕНТСКОЕ ОБОРУДОВАНИЕ

3.1 Выбор комплекта оборудования

В данное время на рынке представлен большой ассортимент сетевого и абонентского оборудования отечественных и зарубежных производителей.

Необходимо выбрать комплект оборудования для построения надёжных, стабильно работающих, удобных в эксплуатации, масштабируемых сетей с выходом в Интернет и, главное, исключительно экономичный в обслуживании.

Рассмотрим коммутаторы 2 уровня двух производителей (таблица 3.1).

Таблица 3.1 - Сравнительные характеристики коммутаторов Edge-Core ES3528M и ZyXEL MES3500-24

Характеристика	Edge-Core ES3528M	ZyXEL MES3500-24
Уровень	2	2
Интерфейс	24 порта 10/100Base-TX 4 комбинированных порта – 1000Base-T/SFP slot 1порт RS232	24 порта 10/100Base-TX 4 комбинированных порта – 1000Base-T/SFP slot
Производительность	12,8 Гбит/сек	10,8 Гбит/сек
Цена	16 463	20 407

В качестве коммутатора второго уровня выберем Edge-Core ES3528M. По сравнению с моделью ZyXEL MES3500-24, этот прибор обладает более высокой производительностью.

Рассмотрим мини–АТС двух производителей (таблица.3.2).

Таблица 3.2 – Сравнительные характеристики мини–АТС Максиком MXM500PS и Panasonic KX-TES824

Продолжение таблицы 3.2

Переходное затухание	не менее 67 дБ	не менее 66 дБ
Вносимое затухание	не более 1 дБ	не более 1 дБ
Полное входное сопротивление станции в полосе 300 - 3400 Гц	600 Ом	600 Ом
Сетевое напряжение	160 – 250 В	100 – 240 В
Цена	25 000	33 500

Для построения телефонной сети выберем мини–АТС Максиком MXM500PS. Выбор обусловлен сравнительно небольшой ценой и возможностью расширения с помощью модификации комплектующих.

Сравним аналоговые шлюзы двух производителей (таблица 3.3).

Таблица 3.3 – Сравнительные характеристики шлюзов Grandstream GXW4224 и AddPac AP2330-24S

Характеристика	Grandstream GXW4224	AddPac AP2330-24S
Уровень	2	2
Интерфейс	1 x 10M/100M/1000 Мбит/с порт RJ45 с автоматическим опознаванием	2 x Fast Ethernet 10/100TX
Количество SIP профилей	4	1
Поддержка TR069	Да	Нет
Поддерживаемые кодеки	G.711A/u, G.723, G.729, G.722, G.726-32, iLBC, AAL2-G726(16/24/32/40)	G.711A/u, G.723, G.729
Цена	50 810	88 251

Выберем шлюз типа Grandstream GXW4224, так как у него сравнительно небольшая цена. Протокол TR-069 осуществляет контроль и диагностику абонентского оборудования. Оборудование способно автоматически высылать предупреждения о возможной ошибке, иные сигналы и отчеты. Поддерживается обширная линейка кодеков.

Произведем сравнение оптических узлов двух производителей (таблица 3.4)

Таблица 3.4 - Сравнительные характеристики оптических узлов WISI LR 43 AS и OD200 TERRA

Для построения телевизионной сети будем использовать оптический узел WISI LR 43 AS. Диапазон работы автоматической регулировки усиления весьма широк – от -7 до +3 дБм. Приемники имеют хорошие шумовые параметры, возможно применение этих приемников при уровнях входного сигнала вблизи нижней границы диапазона АРУ (например, -7 дБм). При этом не происходит существенного «зашумления» сигнала. Встроена опция жидкокристаллического цифрового индикатора, который может служить для отображения уровня оптической мощности на входе приемника. Кроме того, этот же индикатор служит для отображения параметров ВЧ-сигнала в режиме настройки. Настройка выходных параметров осуществляется без модулей-вставок с помощью встроенного микропроцессора и кнопочного управления. При отключении питания установки сохраняются в памяти приемника. Все это позволяет значительно упростить инсталляцию и настройку приемника и обойтись без дополнительного измерительного оборудования.

Для качественной и бесперебойной работы телевизионной системы целесообразно выбрать оборудование того же производителя. Будем использовать домовой усилитель типа WISI VX24.

3.2 Система кабельного телевидения

Для создания гибридных оптико-коаксиальных (HFC) распределительных сетей используем оптический приемник WISI (рисунок 3.1, 3.2).

Таблица 3.5 - Технические характеристики оптического узла WISI LR43AS:

Характеристики
