Рисунок 3.1 - Оптический узел WISI LR 43 AS
Р
исунок 3.2 - Оптический узел с открытой дверцей WISI LR 43 AS
Для распределения телевизионного сигнала в домовой распределительной сети устанавливаем домовые усилители WISI VX24 в зданиях №1, №3, №6 (рисунок 3.3). Усилитель предназначен для усиления сигнала в кабельной распределительной сети.
Таблица 3.6 - Технические характеристики домового усилителя WISI VX24:
| Частотный диапазон | 47/85-862 МГц |
| Коэффициент усиления | 36 дБ |
| Максимальный выходной уровень по CENELEC42 (CTB >60, CSO >64 дБ), плоский выход | 109 дБмкВ |
| Максимальный выходной уровень по CENELEC42 (CTB >60, CSO >63 дБ), наклон 7 дБ | 112 дБмкВ |
| Входной аттенюатор / эквалайзер | 0 - 15 / 0 - 15 дБ |
| Межкаскадный аттенюатор | 0 / 5 дБ |
| Коэффициент шума | ≤ 7 дБ |
| Напряжение питания | 180-265 VAC, 50/60 Гц |
| Тип разъемов | PG11 |
Рисунок 3.3 – Домовой усилитель WISI VX24
3.3 Сеть передачи данных
Коммутатор Edge-Core ES3528M (рисунок 3.4) включает в себя настраиваемые коммутаторы Fast Ethernet уровня 2 «premium» класса. Обладая расширенным функционалом, коммутаторы являются недорогим решением по созданию безопасной и высокопроизводительной сети. Высокая плотность портов, 4 гигабитных порта Uplink, небольшой шаг изменения настроек для управления полосой пропускания и улучшенное сетевое управление коммутатора Edge-Core ES3528M позволяют оптимизировать сеть как по функционалу, так и по стоимостным характеристикам.
Таблица 3.7 -Технические характеристики коммутатора Edge-Core ES3528M
| Тип коммутатора | управляемый |
| Технология доступа | Ethernet |
| Количество LAN портов | 24 шт. |
| Тип LAN портов | 10/100Base-TX (100 мбит/с) |
| Количество uplink-портов | 2 шт. |
| Тип uplink-портов | 10/100/1000 Base-TX (1000 мбит/с) |
| Наличие SFP (mini GBIC) | есть |
| Количество портов SFP (mini GBIC) | 2 шт. |
| Протоколы Ethernet | IEEE 802.3a, IEEE 802.3ab, IEEE 802.3z |

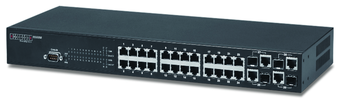

Рисунок 3.4 - Коммутатор Edge-Core ES3528M
Модули SFP (рисунок 3.5) используются для присоединения платы сетевого устройства (коммутатора) к оптическому волокну. Модуль D-Link SFP представляет из себя трансивер для подключения коммутаторов Gigabit Ethernet или коммутаторов 10/100 Мбит/с, оснащенных слотом SFP, к сетям Gigabit Ethernet. Модули SFP предоставляет гибкое и простое решение для обеспечения высокоскоростного подключения к сети Gigabit Ethernet. Оптические трансиверы оснащены стандартными разъемами LC для обеспечения совместимости.
Данный трансивер имеет размер в соответствии с промышленным стандартом Small Form Pluggable (SFP). Модуль вставляется в слот SFP коммутатора Gigabit Ethernet. Он обеспечивают необходимое усиление сигнала для передачи и приема данных при подключении порта к оптическому или медному кабелю. Модуль предусматривает возможность горячей замены. Можно извлечь или заменить модуль SFP, не выключая коммутатор. Эта возможность позволяет добавлять или менять модули SFP без необходимости остановки работы сети.
В таблице 3.8 приведены технические характеристики модуля D-Link SFP
Таблица 3.8 - Технические характеристики модуля D-Link SFP
| Тип разъема | LC |
| Соответствие стандарту | 802.3z |
| Скорость передачи данных | 1000 Мбит/с |
| Передача сигнала на расстояние до | 2 км |
| Тип кабеля | Одномодовое оптоволокно 9/125мкм |
| Рабочая температура | 0°C – 70°C |
| Длинна волны | TX:1310 нм RX:1550 нм |
Рисунок 3.5 – Модуль D-Link SFP
С помощью неуправляемого коммутатора на 16 портов D-Link DES-1100-16 (рисунок 3.6), будет организованна сеть передачи данных в здании №3, где необходимо подключить 10 рабочих мест к сети Ethernet.
Таблица 3.9 - Технические характеристики коммутатора D-Link DES-1100-16
| Тип коммутатора | неуправляемый |
| Технология доступа | Ethernet |
| Тип разъемов | RJ-45 |
| Тип кабеля | Витая пара |
| Количество LAN портов | 16 шт. |
| Тип LAN портов | 10/100Base-TX (100 мбит/с) |
Рисунок 3.6 - Коммутатор D-Link DES-1100-16
Рабочие места в зданиях №8, №9, №15 будут подключены с помощью неуправляемых коммутаторов на 5 портов типа D-LINK DGS-1100-05 (рисунок 3.7). Коммутатор DES-1016A использует функцию автоматического определения портов 10/100 Мбит/с, позволяя маленьким рабочим группам легко подключаться к устройству для создания интегрированной сети. Каждый порт автоматически подстраивается к прямому или перекрестному кабелю для правильного соединения.
Таблица 3.10 - Технические характеристики коммутатора D-LINK DGS-1100-05
| Тип коммутатора | неуправляемый |
| Технология доступа | Ethernet |
| Тип разъемов | RJ-45 |
| Тип кабеля | Витая пара |
| Количество LAN портов | 5 шт. |
| Тип LAN портов | 10/100Base-TX (100 мбит/с) |
Рисунок 3.7 -Коммутатор D-LINK DGS-1100-05
3.4 Телефонная сеть
В качестве активного оборудования используем мини-АТС Максиком MXM500PS (рисунок 3.8). Оборудование рассчитано на установку в офисах малых и средних предприятий. В начальной комплектации АТС не имеет ни внешних, ни внутренних портов. Необходимая емкость набирается с помощью плат расширения внешних и внутренних линий, обеспечивая тем самым простое увеличение емкости АТС по мере необходимости. Расширение емкости может также происходить за счет подключения IP-телефонов и IP-транков.
Конструктивно АТС выполнена в виде системного блока размерами 430х415х270 мм, который может быть закреплен на стене или установлен в 19" стойке. К основному блоку может быть подключено до 3-х блоков расширения в таком же корпусе для подключения:
- до 640 внешних линий;
- до 1152 внутренних линий;
- до 512 мобильных абонентов;
- до 32 внешних SIP-линий;
- до 672 системных IP-телефонов.
Конфигурация проектируемой АТС Максиком MXM500PS: 2 городских 2-х проводных линий / 20 внутренних линий. В соответствии с конфигурацией, оборудование проектируемой АТС необходимо выбрать в следующем составе:
- Базовый блок станции – 1 шт.
- Центральный процессор МХМ500P – 1шт.
- Плата внутренних линий SA55P – 1 шт.
- Плата внешних линий AA10P – 1шт.
- Блок питания станции – 1 шт.
В случае дальнейшего расширения телефонии, заказчик может провести модернизацию станции Максиком MXM500PS установкой дополнительных плат. При этом все прежние функции и модули сохраняются, соответственно нет необходимости менять станцию целиком.
Таблица 3.11 - Технические характеристики Максиком MXM500PS
| Количество абонентских линий (АЛ) | до 480 (до 160 в одном блоке) |
| Количество внешних линий (СЛ) | до 240 (до 80 в одном блоке) |
| Количество системных телефонов | до 48 |
| Количество каналов для подключения усилителей громкоговорящей связи (ГГС) | до 10 (канал ГГС организуется с использованием АЛ и СЛ) |
| Конференц-связь (количество участников в одной конференции) | до 63 |
| Количество одновременных конференций | до 32 |
| Количество блоков усилителей громкоговорящей связи на одном канале | до 4 |
| Количество стандартных громкоговорителей, подключаемых к одному усилителю ГГС | до 30 |
| Выходная мощность усилителя ГГС на R=50 Ом | 10 Вт |
| Абонентские линии | двухпроводные |
| Внешние линии | двухпроводные симметричные |
| Напряжение вызывного сигнала | 80 ± 5В, 50 Гц |
| Полное входное сопротивление станции в полосе 300 - 3400 Гц | 600 Ом |
| Переходное затухание | не менее 67 дБ |
| Вносимое затухание | не более 1 дБ |
| Сохранение запрограммированных характеристик при выключенном питании | не менее 5 лет |
Рисунок 3.8 - Мини-АТС Максиком MXM500PS
Для подключения мини АТС к IP-сети, для передачи через неё голосового трафика, необходимо установить шлюз VoiceIP.
Шлюз типа Grandstream GXW4224 (рисунок 3.9) полностью совместим с SIP стандартом и с широким спектром различных систем, работающих по протоколу VoIP, аналоговыми АТС и телефонами. Шлюзы GXW4224 подходят для маленьких и средних организаций.
Таблица 3.12 - Технические характеристики Grandstream GXW4224
| Тип | Шлюз |
| Поддержка SIP | Есть |
| Индикаторы | LAN Link, LAN Activity, Per Telephone port |
| Кодирование речи | G.711, G. 723, G.726, G.729A/B/E, iLBC |
| Маршрутизатор QoS | Есть |
| Количество портов FXS | 24 шт. |
| Порты LAN | 1 шт. |
| Порт Telco | 1 шт. |
| Температура эксплуатации | От 10°C до 55°C |
Р
исунок 3.9 – Шлюз Grandstream GXW4224
4 КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ УЗЛОВ СИСТЕМЫ
4.1 Распределительные кроссовые и коммутационные шкафы
В помещении узла связи поставим шкаф кроссовый оптический настенный (ШКОН) который устанавливают в местах перехода магистрального кабеля в локальные информационные сети (FTTС, телефония, кабельное телевидение). Их основное функциональное предназначение — распределение и концевая заделка многоволоконных оптических кабелей. На рисунке 4.1 представлен пример ШКОН на 16 волокон с кольцами запаса.
Рисунок 4.1 -Шкаф кроссовый оптический настенный
