R1 = 320 / 11,86 = 26,98 м;

R2 = 380 / 11,86 = 32,04 м;

R1 = 520 / 11,86 = 43,84 м;

R0,5 = 760 / 11,86 = 64,08 м;

R0,3 = 1040 / 11,86 = 87,91м;

R0,2 = 1340 / 11,86 = 112,98 м;

R0,1 = 1920 / 11,86 = 161,89 м.

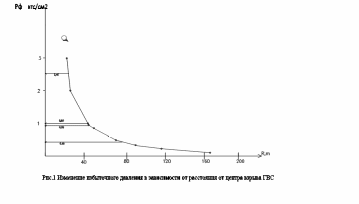

Построим график изменения избыточного давления в зависимости от расстояния от центра взрыва ГВС (рис.1)

По расстоянию от места расположения склада горючесмазочных материалов (ГСМ) до элементов объекта определяем избыточное давление, воздействующее на элемент объекта:

– здание ПЧ Δ = 0,95 кгс/ ;

– склад для хра­нения и комплектации строительного материа­ла Δ = 2,45 кгс/ ;

– столярной мастерской ΔРф = 0,45 кгс/ ;

– локомотив Δ = 0,85 кгс/ .

Вывод:

Здание ПЧ и склад для хра­нения и комплектации строительного материа­ла будут разрушены полностью, здание столярной мастерской так же получит сильное разрушение, локомотив получит среднее повреждение.

Возможными мероприятиями по снижению степени разрушения могут быть:

– уменьшение количества топлива на складе;

– обвалование склада ГСМ;

– увеличение расстояния между складом и здания ПЧ.

Список литературы:

1. Севостьянова Л.Л., Змеев К.В. Расчеты верхнего строения пути на прочность и устойчивость. Метод. Пособие - Хабаровск: ДВГУПС 2003г.

2. СП 32-104-98. Проектирование земляного полотна железных дорог колеи 1520 мм.

3. Телегин С.А. Планирование ремонтов пути. Метод, указ. - Хабаровск: 1999.

4. Баранова Л.А. Машинизированное текущее содержание пути. Уч. пособие. Хабаровск 2001 г.

5. Технические условия на работы по ремонту и планово - предупредительной выправке пути. Утв. Зам. Министра путей сообщения от 30.09.2003 г. № ЦПТ-53.

6. Телегин С. А., Пупатенко В.В., Севостьянова Л.Л. Проектирование технологических процессов капитального ремонта. Метод, пособ. Хабаровск Двгупс 1998 г.

7. Распоряжение ОАО «РЖД» от 31 декабря 2015 года №3188р «об утверждении результатов классификации железнодорожных линий»

8. Правила технической эксплуатации железных дорог Российской Федерации. Утв.Приказом Минтранса России от 21.12.2010 г. №286.

9. Инструкция по обеспечению безопасности движения поездов при производстве путевых работ, утверждённая распоряжением ОАО "РЖД" № 2790р от 29.12.2012 г.

10. Инструкция по движению поездов и маневровой работе на железных дорогах Российской Федерации . Утв. Приказом Минтранса РФ от 21.12.2010 г. № 286 (с изменениями от 30 марта, 9 ноября 2015 г.)

11. Инструкция о порядке предоставления «окон», предусмотренных в графике движения поездов, для ремонтных и строительных работ на железных дорогах, от 16.11.2001 г. № ЦД-862

12. Правила по охране труда при содержании и ремонте железнодорожного пути и сооружений. Утв. МПС РФ 24.02.1999 г.

13. СП 119.13330.2012. Железные дороги колеи 1520 мм. Актуализированная редакция СНиП 32-01-95.

14.Положение о системе ведения путевого хозяйства на желнезных дорогах Российской Федерации Утв.27.04.2001 г.

15.Инстукция по охране труда для монтера пути ОАО «РЖД» утверждена распоряжением ОАО «РЖД» 29 декабря 2012 г.№2769р.

16. Инструкция по охране труда для стропальщика при укладке кранами рельсошпальной решетки. ОАО «РЖД» от 14 февраля 2013 года № 394Р.

17. Волков В.Н. Путевое хозяйство. Пособие по дипломному проектированию.-М.: Транспорт. 1990.

18. Правила по охране труда, экологической,промышленной и пожарной безопасности при техническом обслуживание и ремонте объектов инфраструктуры путевого комплекса ОАО «РЖД».Распоряжение ОАО «РЖД» от 04.02.2014 № 255р.

19. Безопасность жизнедеятельности. Примеры решения задач: учеб. пособие. В 2 ч. Ч.2 / под ред. А.И.Андреева. - 2-е изд., доп.-Хабаровск: Изд-во ДВГУПС,2014.-79 с. :ил.
