В местах пересечении газопроводом железных дорог, водопроводных труб и автодорог были спроектированы футляры для труб. Это обеспечивает безопасность эксплуатации [1].
По пикетажу трассы газопровода ГРС -1 находится в нулевом пикете ПК0. Крановый узел № 1(КУ№1) находится на ПК0+60 в нем расположены краны №1, №2, №3. С КУ№1 регулируется подача газа на Базалит ДВ с расходом газа Q = 8800 м3/ч и на ГРП №2 с расходом газа Q = 370 м3/ч. Пикетная отметка КУ№2 – ПК5+80, в нем расположен кран № 12. КУ№3 находится на ПК11+60, в нем находятся краны №13,155. С КУ№3 регулируется подача газа на ГРП № 5 с рабочим давлением P = 0,002 МПа и расходом Q = 1016 м3/ч. По пикетажу трассы газопровода КУ№5 находится на ПК25+40. В КУ№5 расположены краны №15,125. С КУ№5 регулируется подача на ГРС №74 и ГРС №75 с рабочим давлением P = 0,002 МПа и расходом Q = 1016 м3/ч. КУ№ 6 расположен на ПК33 в нем расположен кран № 145. С помощью КУ№6 регулируется подача газа для отвода на ГРП 74. Пикетная отметка КУ№7 – ПК49+69, в нем расположен кран №146, с помощью которого регулируется подача газа на отвод ООО «Дальтехгаз». По пикетажу трассы газопровода КУ№8 находится в ПК56+21. В нем расположены кран №147, с которого регулируется подача газа для отвода на перспективу. Также в нем расположен кран №16, с которого регулируется подача газа на ТЭЦ-1.
1.7 Повреждение газопровода
14 июня в 12 часов 15 минут аварийно-диспетчерской службой была принята заявка об обнаружении утечки газа на трассе газопровода ГРС-1 (город Хабаровска) – ТЭЦ -1, которая сопровождалась характерным запахом одорированного газа.
Выехавшая бригада прибыла в течение сорока минут на место предполагаемой аварии. Выход газа на поверхность произошел вследствие механического разрушения трубы.
Для уточнения места повреждения был проведен шурфовой осмотр газопровода, место прорыва ПК0+32. В ходе осмотра установлено, что разрушение – механическое, имеет вид щели, расположенной поперек оси газопровода. Характеристики щели – ширина раскрытия 2 мм, длина линии разрыва составляет 25 % от диаметра трубы.
Для начала проведения аварийно-ремонтных работ, необходимо отключить участок аварийного газопровода, отключив ГРС-1 и перекрыв кран № 1, который расположен в крановом узел №1 с шаровыми кранами поземного исполнения, который находится на ПК0+60. Время на локализацию аварийного участка составило 25 минут.
Длина отключаемого участка составила 60 м.
Для освобождения участка от газа необходимо провести продувку через свечи газ выпускается в атмосферу), которые расположены на ПК0+10 и ПК0+50.
Длина врезаемой катушки составит 630 мм.
Аварийно-восстановительные работы проводятся согласно плану организации аварийно-восстановительных работ.
2 ОРГАНИЗАЦИЯ РАБОТ ПО УСТРАНЕНИЮ АВАРИЙ НА УЧАСТКЕ ГАЗОПРОВОДЕ
2.1 Действия аварийно-диспетчерской службы по устранению аварии
Аварийно-диспетчерские службы(АДС) создаются для предотвращения аварийных ситуаций на газопроводах. Круглосуточная работа АДС обеспечивает быстрое реагирование при возникновении аварийной ситуации. АДС оказывает помощь в локализации аварии, отключая аварийный участок от системы газоснабжения, предоставляет методические указания и контролирует процесс выполнения аварийных работ.
Деятельность АДС определяется «Планом ликвидации возможных аварий» и «Планом взаимодействия служб различных ведомств» (службы скорой помощи, полиции, пожарной охраны и т.д.). Изучение этих планов необходимо всему административно-техническому персоналу.
Каждая АДС должна иметь штат специалистов и рабочих соответствующей квалификации, иметь материальную базу (инструменты, склады, мастерские и др.), автомобили, инструменты и устройства для производства сварочных работ. Совокупность данных элементов в распоряжении АДС позволяет быстрое выполнение аварийных работ и мгновенный выезд дежурной бригады на место аварии [31].
Задачами АДС является: прием заявок; профилактические работы по предупреждению чрезвычайных ситуаций; контроль за давлением в газопроводах и гидравлическим режимом их работы; устранение утечек и аварийных повреждений на газопроводах; учёт и анализ информации по авариям и повреждениям.
Последовательность работ АДС при аварии на газопроводе высокого и среднего давления:
-
диспетчер принимает заявку, сообщает о мерах безопасности отправителю заявки;
-
проходит регистрация заявки и заявка на ликвидацию аварии оформляется аварийной бригаде;
-
краткий инструктаж бригады, выезжающей на место аварии по особенностям объекта газификации, отправка на аварийный участок;
-
установка предупредительных знаков, обеспечение защиты от открытого огня, контроль за отсутствием посторонних людей и автотранспорта в загазованной зоне;
-
проверка на загазованность с помощью газоиндикаторов или газоанализаторов подвалов, подъездов, колодцев подземных сооружений в радиусе 50 метров от подземного газопровода, в случае загазованности определение зоны распределения газа и вентиляция;
-
исследование трассы подземных газопроводов, находящихся в загазованной зоне;
-
поиск места утечки путем бурового(шурфового) осмотра или приборным методом;
-
понижение давления или перекрытие запорной арматуры для локализации аварии на участке газопровода;
-
предупреждение потребителей газа о возможном снижении давления или временном отключении газа;
-
оповещение городских служб согласно плану взаимодействия;
-
выполнение работ по устранению аварии;
-
составления акта аварийно-диспетчерского обслуживания.
Обычно в работе АДС участвуют несколько слесарей (в том числе и слесарь-водитель), руководитель аварийной бригады и диспетчер.
Обязанности и действия диспетчера:
-
осуществление приема и регистрации заявок;
-
оформление заявок аварийной бригаде;
-
доводить до аварийной бригады сведения по возникшей аварийной ситуации;
-
подготовка совместно с руководителем аварийной бригады дополнительной и технической документации для передачи аварийной бригаде;
-
поддержка связи с участниками бригады и уточнение характера аварии;
-
докладывает об аварии начальнику АДС, руководству служб городских организаций;
-
дает руководителю бригады указание на отключение газа у потребителей и на аварийном участке с указанием номеров и мест расположения запорной арматуры;
-
направляет по требованию руководителя бригады оборудование и материалы, а также дополнительный персонал;
-
направляет информацию о прекращении подачи газа до устранения аварии на предприятия и котельные;
-
запрашивает у руководителя бригады информацию о ходе работ;
-
докладывает начальнику АДС о ликвидации аварии.
Действия руководителя аварийной бригады:
-
получает от диспетчера заявку, исполнительную и техническую документацию и указания о порядке отключения аварийного объекта;
-
проверяет наличие исправного газоиндикатора или газоанализатора и средств индивидуальной защиты;
-
проводит краткий инструктаж с аварийной бригадой о выполнении работ и выезжает с подчиненными в течении 5 минут на аварийный участок;
-
знакомится с обстановкой, принимает меры по обеспечению безопасной работы;
-
организует проверку на загазованность приборным методом;
-
передает диспетчеру информацию о ходе работ, запрашивает дополнительное обеспечение;
-
вызывает через диспетчера представителей городских служб;
-
участвует в техническом расследовании по определению причин аварии;
-
составляет акт аварийно-диспетчерского обслуживания.
Действия слесаря:
-
знакомится с содержанием аварийной заявки;
-
проверяет исправность газоанализатора и наличие средств индивидуальной защиты;
-
выезжает на место аварии в составе аварийной бригады;
-
подготавливает необходимые инструменты и оборудование для работы на аварийном участке;
-
выполняет работы по указанию руководителя ремонтной бригады и докладывает об их исполнении;
-
приводит в порядок и укладывает в специальный автомобиль АДС инструменты и оборудование после завершения работы.
Действия водителя-слесаря:
-
доставка аварийной бригады на место аварии в течении 40 минут после получения заявки и проведения краткого инструктажа;
-
поддерживает связь с диспетчером по автомобильной рации
-
ставит по прибытию автомобиль АДС не ближе 15 м от места аварии таким образом, чтобы обеспечивать перекрытие проезда в загазованную зону и возможность наблюдения за перемещением посторонних людей;
-
устанавливает предупредительные знаки и выполняет работы по указаниям руководителя аварийной бригады, сообщая об их исполнении;
-
доставляет аварийную бригаду с места аварии на базу АДС.

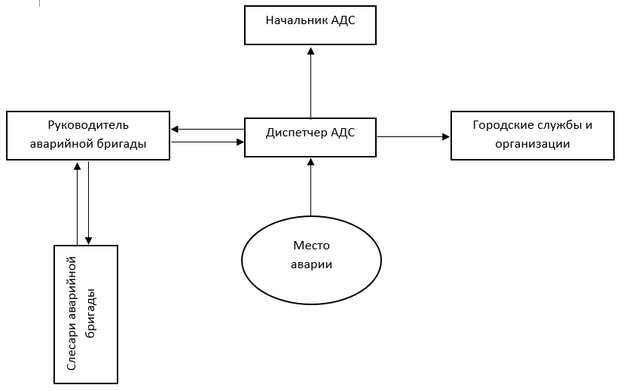

Схема работы аварийно-диспетчерской службы будет представлена на рисунке 2.1.
Рис. 2.1. – Схема работы аварийно – диспетчерской службы
По устранению данной аварии участниками аварийной бригады был выполнен следующий объем работ:
-
продувка аварийного участка газопровода воздухом;
-
земляные работы и изоляционные работы;
-
удаление катушки с трещиной с помощью газовой резки;
-
вваривание новой катушки с помощью ручной дуговой сварки;
-
контроль качества выполненных работ;
-
проверка прочности и герметичности газопровода.
2.2 Технологические решения
2.2.1 Земляные работы
При аварийно-восстановительных работах на газопроводах высокого, среднего и низкого давления, земляные работы могут проводиться в любое время суток. Предварительное согласование с собственниками земельных участков является необязательным, но обязательно уведомление администрации города и вызов на место аварийных работ представителей организаций, перечень которых установлен «Планом взаимодействия городских служб».
Производство земляных работ представляет собой подготовительные мероприятия, основные работы и завершающие работы [22].
Перед разработкой котлована выполняют следующие подготовительные мероприятия:
-
разбивка и закрепление пикетажа;
-
расчистка участка, на котором производятся земляные работы, от кустарника, корчевка пней и веток деревьев, мешающих проведению работ;
-
снятие верхнего растительного грунта с последующим буртованием или передачей специализированным предприятиям зеленого хозяйства;
-
защита деревьев, которые находятся в зоне производства земляных работ, уборка валунов;
-
устройство защитных ограждений, установка средств для наружного освещения.
Порядок выполнения основных земляных работ:
-
вручение схемы работ водителю землеройного механизма, обозначение границы работ, расположения подземных инженерных коммуникаций и сооружений;
-
перед началом земельных работ вдоль газопровода для исключения наезда техники, по его оси через каждые 10 м выставить вешки с указанием глубины заложения;
-
осуществить послойную разработку грунта в котловане, при образовании козырьков грунта, вывести работников из опасного места, после чего принять меры по обрушению нависшего грунта;
-
разработку грунта в котловане осуществить с устройством соответствующих откосов или креплением их стенок;
-
размеры и профили котлована устанавливаются проектом в зависимости от откосов котлована, способа соединения и диаметра труб;
-
согласно рабочей документации, работы по производству обратной засыпки трубопровода и уплотнению грунта выполняются под техническим надзором представителей заказчика земляных работ и представителей структурных подразделений администрации города;
-
при производстве работ обеспечить сохранность труб и изоляции, плотное прилегание газопровода к дну траншеи;
-
лишний грунт, который не был использован при обратной засыпки, вывезти в отведенные отвалы согласно проектной документации.
При завершающих работах производят уборку ремонтной площадки восстанавливают нарушенное благоустройство и производят рекультивацию земель в соответствии с проектом.
При производстве земельных работ на аварийном участке газопровода ГРС-1 – ТЭЦ-1 был выполнен следующий объем работ:
-
снятие плодородного слоя почвы;
-
разработка котлована;
-
подчистка дна котлована и рытьё приямков;
-
засыпка котлована;
-
уплотнение грунта.
Для снятия плодородного слоя почвы будем использовать бульдозер ДЗ-37 с техническими характеристиками:
-
тип трактора – МТЗ – 50/52;
-
ширина отвала – 2 м;
-
высота отвала – 0,65;
-
угол резания 60 градусов.
Набор грунта для срезки растительного слоя будет осуществляться прямоугольным способом на глубину 0,2 м. Схема движения бульдозера полоса рядом с полосой.

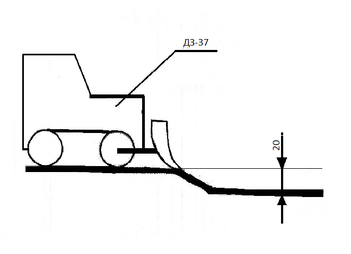

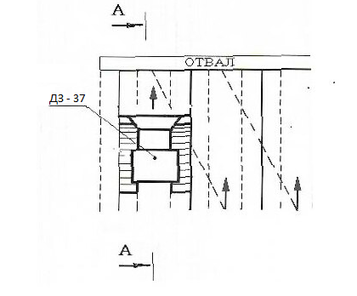

Схема срезки растительного слоя представлена на рисунке 2.2 и 2.3.
Рис. 2.2 - Схема срезки растительного слоя (отвал)
