Максимум осадков приходится на конец лета – 153 мм, минимум приходится на зиму в феврале осадков выпадает 11 мм. Более подробно количество осадков рассмотрены в таблице 1.2.
Таблица 1.2
Количество осадков
| Месяц | Норма | Месячный минимум | Месячный максимум | Суточный максимум |
| 1 | 2 | 3 | 4 | 5 |
| Январь | 14 | 0.4 (1978) | 36 (1982) | 26 (1982) |
| Февраль | 11 | 0.0 (1964) | 53 (2015) | 20 (1979) |
| Март | 22 | 0.9 (1991) | 64 (2007) | 21 (1977) |
| Апрель | 44 | 8 (1953) | 130 (1983) | 37 (1980) |
Окончание табл.1.2
| 1 | 2 | 3 | 4 | 5 |
| Май | 61 | 16 (1984) | 146 (1994) | 50 (1980) |
| Июнь | 72 | 2 (1986) | 166 (1991) | 67 (1959) |
| Июль | 133 | 6 (1954) | 301 (1962) | 121 (1985) |
| Август | 153 | 24 (1956) | 434 (1981) | 113 (1981) |
| Сентябрь | 79 | 15 (1976) | 273 (1956) | 76 (1980) |
| Октябрь | 50 | 2 (1976) | 127 (1969) | 56 (1983) |
| Ноябрь | 26 | 0.7 (1958) | 71 (1996) | 25 (1996) |
| Декабрь | 17 | 2 (1952) | 95 (2010) | 25 (2010) |
| Год | 682 | 381 (2001) | 1105 (1981) | 121 (1985) |

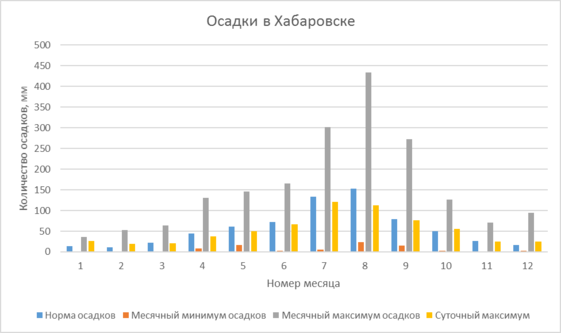

По данным таблицы была построена гистограмма (рис.1.2).
Рис. 1.2. – Гистограмма осадков Хабаровска
Самая высокая скорость ветра наблюдается в середине зимы в ноябре средняя скорость ветра достигает 4.2 м/с. Самая низкая скорость ветра в июле, средняя скорость составляет 2.5 м/с. Более подробный анализ скорости ветра представлен в таблице 1.3.
Таблица 1.3
Анализ скорости ветра
| январь | февраль | март | апрель | май | июнь | июль | август | сентябрь | октябрь | ноябрь | декабрь | год |
| 3.0 | 3.2 | 3.6 | 3.6 | 3.5 | 2.9 | 2.5 | 2.8 | 3.0 | 3.7 | 4.2 | 3.7 | 3.3 |
В направлении ветра преобладает западное и юго-западное, где 24,3% и 31.1% соответственно. Роза ветров построена по таблице 1.4 и показана на рисунке 1.3.
Таблица 1.4
График ветра
| Северный | Северо-Восточный | Восточный | Юго-Восточный | Южный | Южный-Западный | Западный | Северный |
| 8,2 | 15,1 | 6,8 | 3,6 | 7,7 | 24,3 | 31,1 | 2,8 |
Рис. 1.3. – Роза ветров
1.2 Инженерно-геологическая характеристика района работ
В геологическом строении района работ принимают участия четвертичные делювиальные и аллювиально-делювиальные отложения, представленные суглинками твердыми и полутвердым, дресвяным и щебенистым грунтами. Поверхность участка на ненарушенных интервалах перекрыта почвенно-растительным слоем мощностью 0.1- 0.3 м., на участках антропогенного нарушения - насыпными грунтами. Мощность почвенно-растительного слоя – от 0.1 до 0.3 м.
На участке трассы трубопровода выделены следующие инженерно-геологические элементы: техногенный грунт; почвенно – растительный слой; суглинок полутвердый и твердый; дресвяный грунт, заполнитель – супесь твердая (до 40%); щебенистый грунт заполнитель – суглинок твердый (до 30-35%).
Грунты неагрессивны к бетону, обладают низкой и средней коррозионной активностью к свинцовой и алюминиевой оболочкам кабеля. Коррозионная агрессивность грунтов к стали в зависимости от их удельного сопротивления и плотности катодного тока средняя, редко низкая. Грунты на всем протяжении трассы относятся к ненабухающим и непросадочным. Нормативная глубина сезонного промерзания: — для крупнообломочных грунтов – 2,94 м; — для глинистых грунтов – 1,99 м.
1.3 Гидрогеологические условия
Установившийся уровень грунтовых вод зафиксирован на глубине от 6,3 до 2,0 м. По условиям залегания и характеру циркуляции подземные воды представлены пластово-поровыми грунтовыми водами рыхлых четвертичных отложений. Пластово-поровые воды четвертичных отложений преимущественно безнапорные, на участках подпора подземным стоком речных вод могут быть слабонапорными.
Глубина залегания зеркала грунтовых вод зависит от количества выпавших атмосферных осадков и времени года. Питание подземных вод осуществляется за счет инфильтрации атмосферных осадков, смежными водоносными горизонтами. Вмещающим для этих вод являются дресвяный и щебенистый грунты аллювиально- делювиального и делювиального генезиса. Разгрузка происходит в реки и ручьи. Амплитуда сезонного колебания уровня грунтовых вод по данным многолетних наблюдений составляет 1,5 м. Наиболее низкие уровни отмечаются в зимний период, наиболее высокие – в конце весны – начале лета. Замеренные в период изысканий уровни близки к самым высоким значениям. По химическому составу грунтовые воды гидрокарбонатно-кальциево-натриево- магниевые и гидрокарбонатно-кальциевые с минерализацией от 243,1 до 297,35 мг/л.
Все воды неагрессивны к бетону нормальной проницаемости по содержанию сульфатов, по степени агрессивности к железобетонным конструкциям неагрессивны при постоянном смачивании и слабоагрессивны – при периодическом смачивании, среднеагрессивны к металлическим конструкциям и слабоагрессивны к конструкциям из углеродистой стали.
1.4 Геологические процессы и явления
Опасные геологических процессов и неблагоприятных инженерно- геологических явлений на исследуемой территории - это пучение грунтов, подтопление грунтовыми водами. Подтопление грунтовыми водами в пределах рассматриваемой территории выражено в виде развития обводненных грунтов, близкорасположенных к дневной поверхности. Уровень грунтовых на таких участках колеблется до 2,0 м. В паводковые периоды, в период снеготаяния и сезоны дождей, грунтовые воды могут выходить на поверхность. Грунты в зоне сезонного промерзания, в естественных обрывах, открытых траншеях, котлованах подвержены воздействию сил морозного пучения. По степени морозоопасности грунты, развитые в пределах участка, согласно ГОСТ 25100-95, отнесены к слабопучинистым и среднепучинистым. При сезонном промерзании грунты увеличиваются в объёме, что сопровождается подъёмом поверхности и развитием сил морозного пучения, действующих на конструкции сооружений. Но после оттаивания пучинистого грунта происходит его осадка.
Эрозионные процессы в пределах рассматриваемого участка трассы представлены преимущественно боковой эрозией в русле реки Красная речка. Интенсивность процесса зависит от сезона и максимальна в периоды прохождения паводков. На участках нарушения естественного рельефа на склонах и в уступах террас наблюдаются струйчатая эрозия и плоскостной смыв.
1.5 Состав и свойство газа
Потребителям предусматривается подача природного одорированного газа Сахалинского месторождения, соответствующего ГОСТ 5542-87 «Газы горючие природные, для промышленного и коммунального назначения. Технические условия»
Одорация газа предусматривается на ГРС – 1. В качестве одоранта предусматривается использовать этилмеркаптан (C2H2SH) в количестве 16г на 1000м3. Этилмеркаптан – вещество 3 класса опасности. Интенсивность запаха обеспечивается в конечных точках газораспределительной сети в пределах 3-4 баллов.
Газ выходит из ГРС – 1 с температурой не ниже 00 С.
Характеристика природного газа представлена в таблице 1.5.
Таблица 1.5
Характеристика природного газа
| Наименование показателей | Единицы измерения | Численное значение |
| 1 | 2 | 3 |
| Метан | % | 91,6 – 93,5 |
Окончание таблицы 1.5
| 1 | 2 | 3 |
| Этан | % | 3,5 – 4,0 |
| Пропан | % | 0,9 – 1,3 |
| Бутан | % | 0,5 – 0,7 |
| Пентан+высшие углеводороды | % | 0,2 – 0,3 |
| Азот | % | 0,6 – 0,9 |
| Углекислый газ | % | 0,8 – 1,2 |
| Сероводород | Отсутствует | |
| Гелий и другие инертные газы | % | Следы |
| Относительная плотность газа по воздуху | % | 0,6 – 0,61 |
| Теплота сгорания | Ккал/м3 КДж/м3 | 8320 – 8440 34830 - 35330 |
1.6 Характеристика газопровода и источника газоснабжения.
Для газопроводов в зависимости от величины давления принята следующая классификация (таблица 1.6).
Таблица 1.6
Классификация газопроводов
| Тип | Показатели давления газа | Предназначение |
| 1 | 2 | 3 |
| газопроводы высокого давления I категорий | 0,6 МПа (6 кгс/см2) - 1,2 МПа (12 кгс/см2) или до 1,6 МПа (16 кгс/см2) при использовании сжиженных углеводородных газов | подвод газа к городским распределительным сетям низкого и среднего давления, обеспечение крупных промышленных потребителей |
Окончание таблицы 1.6
| 1 | 2 | 3 |
| газопроводы высокого давления II категорий | 0,3 до 0,6 МПа (3...6 кгс/см2); | подвод газа к городским распределительным сетям низкого и среднего давления, обеспечение крупных пром.потребителей |
| газопроводы среднего давления — при рабочем давлении газа | свыше 0, 005 МПА (0,05 кгс/ем2) до 0,3 МПа (3 кгс/см2); | обеспечение промышленных и коммунальных предприятий |
| газопроводы низкого давления | до 5000 ПА (0,05 кгс/см2) | снабжение бытовых потребителей, мелких предприятий, котельных |
Согласно проекту, участок газопровода ГРС-1 – ТЭЦ-1 имеет следующие технологические характеристики [7]:
-
газопровод используется высокого давления II категории;
-
у газопровода на данном участке два варианта расположения: подземный на всем протяжении трассы и надземный (на территории ТЭЦ-1);
-
наружный диаметр газопровода 630 мм., материалы труб – сталь;
-
рабочее давление 0,6 МПа, протяженность участка 5715 м.
По всей трассе газопровод пересекает подземные и наземные искусственные сооружения. Подземные искусственные сооружения, пересекаемые газопроводом – это силовые кабели, водопроводные трубы, теплосеть, канализация. Надземные – железные дороги, трамвайные пути, автодороги.
