, (5.5)
при этом значения qmax, м/мин следует принимать равными:
16,5 - для горизонтальных путей;
19,6 - для дверных проемов;
16,0 - для лестницы вниз;
11,0 - для лестницы вверх.
Если значение qi, определенное по формуле (5.4), больше qmax, то ширину δi данного участка пути следует увеличивать на такое значение, при котором соблюдается условие:
qi ≤ qmax (5.6)
При невозможности выполнения условия (5.6) интенсивность и скорость движения людского потока по участку i определяют по таблице 5.1 при значении D=0,9 и более. При этом следует учитывать время задержки движения людей из-за образовавшегося их скопления.

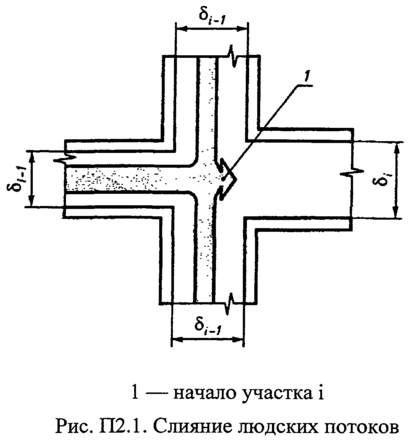

Рисунок 5.1 Слияние людских потоков.
При слиянии в начале i-го участка двух и более людских потоков (рисунок 5.1) интенсивность движения qi, м/мин, рассчитывают по формуле 5.7:
, (5.7)
где qi-1 - интенсивность движения людских потоков, сливающихся в начале i-го участка, м/мин;
δi-1 - ширина участков пути слияния, м;
δi - ширина рассматриваемого участка пути, м.
Если значение
, определенное по формуле 5.7, больше qmax, то ширину δi данного участка пути следует увеличивать на такое значение, чтобы соблюдалось условие 5.6. В этом случае время движения по участку i определяют по формуле (5.5).
При невозможности выполнения условия 5.6 интенсивность и скорость движения людского потока по участку i определяют по таблице 5.1 при значении D = 0,9 и более. При этом следует учитывать время задержки движения людей из-за образовавшегося скопления.
Время задержки tзад движения на участке i из-за образовавшегося скопления людей на границе с последующим участком (i+1) определяется по формуле:
(5.8)
где N - количество людей, чел.;
- площадь горизонтальной проекции, м2;
qD - интенсивность движения через участок (i+1) при плотности 0,9 и более, м/мин.;
di+1 - ширина участка, м, при вхождении на который образовалось скопление людей;
qi - интенсивность движения на участке i, м/мин.;
di - ширина предшествующего участка i, м.
5.2 Расчет времени эвакуации с третьего этажа
5.2.1 Первый блок. Пристройка
Рассчитаем D на первом участке в кабинете 313 по (5.3).
По таблице 5.1 находим v и q.
v1 = 54,31 м/мин; q1 = 13,03 м/мин
Рассчитываем время на первом участке по (5.5).
Рассчитываем интенсивность движения на втором участке по (5.4).
По таблице 5.1 находим v.
v2 = 41,54 м/мин
Рассчитываем время на втором участке по (5.5).
Рассчитываем интенсивность движения на третьем участке по (5.4).
Так как дверной проем глубиной менее 0,7 м время не учитываем.
Рассчитываем интенсивность движения на четвертом участке по (5.4).
По таблице 5.1 находим v.
v4=62,8 м/мин
Рассчитываем время на четвертом участке по (5.5).
Кабинеты 312 и 311 с такими же параметрами и количеством людей, как и кабинет 313, поэтому переходим сразу к слиянию потоков на 5 участке.
Рассчитываем интенсивность движения слияния двух потоков на пятом участке по (5.7)
Так как условие (5.6) не выполняется, рассчитываем время задержки
Берем qD по D=0,9 в таблице 5.1.
qD = 8,5 м/мин
Так как ширина участка не изменяется с 5 по 7 участок, рассчитываем время задержки с 5-7 участок с окончательным количеством людей на 7 участке.
По таблице 5.1 находим v и q.
v5=14,67 q5=13,5
Рассчитываем время движения на участках с 5 по 7 по (5.2).
Рассчитываем интенсивность движения на седьмом участке (дверной проем) по (5.4).
qi ≥ qmax, поэтому рассчитываем время задержки
Рассчитываем интенсивность движения на восьмом участке по (5.4).
По таблице 5.1 находим v.
v8 = 19,54
Рассчитываем кабинет 309.
Рассчитаем D на первом участке в кабинете 309 по (5.3).
По таблице 5.1 находим v и q.
v1=32,66 м/мин q1=16,33 м/мин
Рассчитываем интенсивность движения на втором участке по (5.4).
По таблице 5.1 находим v.
v2=32,66 м/мин
Рассчитываем время движения на втором участке по (5.5).
Рассчитываем интенсивность движения на третьем участке (дверной проем) по (5.4).
По таблице 5.1 находим v.
v3=43,59 м/мин
Рассчитываем кабинет 308
Рассчитаем D на первом участке в кабинете 308 по (5.3).
По таблице 5.1 находим v и q.
v1=27,28 м/мин q1=16,37 м/мин
Рассчитываем время движения на первом участке по (5.5).
Рассчитываем интенсивность движения на втором участке по (5.4).
По таблице 5.1 находим v.
v4=42,35 м/мин
Рассчитываем время движения на втором участке по (5.2).
Рассчитываем интенсивность движения на третьем участке (дверной проем) по (5.4).
Рассчитываем интенсивность движения на четвертом участке по (5.4).
qi ≥ qmax, поэтому рассчитываем время задержки для уже слившегося потока.
Рассчитываем время движения на участках с 4-5 по (5.2).
Рассчитываем интенсивность движения слияния двух потоков из кабинетов 308 и 309 на пятом участке по формуле 5.7.
Рассчитываем интенсивность движения на шестом участке (дверной проем) по (5.4).
qi ≥ qmax, поэтому рассчитываем время задержки
Рассчитываем интенсивность движения на седьмом участке по (5.4).
По таблице 5.1 находим v.
v7=77,32 м/мин
Рассчитываем интенсивность движения слияния двух потоков перед лестничной клеткой на девятом участке по формуле 5.7.
qi ≥ qmax, поэтому рассчитываем время задержки
Рассчитываем время движения на девятом участке по (5.2).
Рассчитываем интенсивность движения на десятом участке по (5.4).
qi ≥ qmax, поэтому рассчитываем время задержки
Рассчитываем время движения на десятом участке по (5.2).
Рассчитываем интенсивность движения на одиннадцатом участке по (5.4).
Рассчитываем время движения на одиннадцатом участке по (5.5).
Так как параметры последующих участков до конца лестницы аналогичны первому пролету лестницы, а осталось преодолеть три таких участка до горизонтального пути к выходу, следовательно,
, а
.
Рассчитываем интенсивность движения на восемнадцатом участке по (5.4).
v18=29,31 м/мин
Рассчитываем время движения на восемнадцатом участке по (5.5).
Рассчитываем интенсивность движения на девятнадцатом участке (дверной проем на улицу) по (5.4).
Рассчитаем суммарное время эвакуации первого блока по (5.1).
5.2.2 Расчет второго и третьего блоков третьего этажа
Аналогично расчету первого блока эвакуации в пристройке произведем расчет второго и третьего блоков эвакуации. Полученные данные занесем в таблицы 5.2 и 5.3.
Таблица 5.2
Данные по эвакуации со второго блока третьего этажа
| Участок | Основной путь эвакуации | Кабинет 307 | Кабинет 306 | Левая часть актового зала | Кабинет 303 | Второй блок |
| 1 |
| 0,08 | 0,05 | 0,33 | 0,19 |
|
| 2 |
| 0,21 | 0,442 | 0,07 | 0,09 |
|
| 3 |
| 0 | 0 | 0 | 0 |
|
| 4 | 0,64 |
|
| 0,075 |
|
|
| 5 | 0,2 |
|
|
|
|
|
| 6 | 0,06 |
|
|
|
|
|
| 7 | 0,07 |
|
|
|
|
|
| 8 | 0,05 |
|
|
|
|
|
| 9 | 0,07 |
|
|
|
|
|
| 10 | 0,05 |
|
|
|
|
|
| 11 | 0,07 |
|
|
|
|
|
| 12 | 0,05 |
|
|
|
|
|
| 13 | 0,07 |
|
|
|
|
|
| 14 | 0,05 |
|
|
|
|
|
| 15 | 0,09 |
|
|
|
|
|
| 16 | 0,2 |
|
|
|
|
|
| 17 | 0,03 |
|
|
|
|
|
| 18 | 0 |
|
|
|
|
|
| Расчетное | 1,7 | 0,29 | 0,492 | 0,475 | 0,28 | 3,237 |
По полученным данным видно, что расчетное время эвакуации второго блока
.
Таблица 5.3
Данные по эвакуации с третьего блока третьего этажа
| Участок | Основной путь эвакуации | Кабинет 360 | Кабинет 359 | Правая часть актового зала | Кабинет 351 | Кабинет 352 | Кабинет 354 | Кабинет 353 | Третий блок |
| 1 |
| 0,045 | 0,045 | 0,33 | 0,06 | 0,15 | 0,09 | 0,13 |
|
| 2 |
| 0 | 0 | 0,092 | 0 | 0,03 | 0,04 | 0,04 |
|
| 3 |
|
|
| 0 | 0,01 | 0,05 | 0 | 0 |
|
| 4 |
|
|
| 0,015 |
| 0,63 |
|
|
|
| 5 | 0,09 |
|
|
|
|
| 0,21 |
|
|
| 6 | 0,01 |
|
|
|
|
|
| 0,16 |
|
| 7 | 0 |
|
|
|
|
|
| 0,04 |
|
| 8 | 0,04 |
|
|
|
|
|
|
|
|
| 9 | 0,37 |
|
|
|
|
|
|
|
|
| 10 | 0,075 |
|
|
|
|
|
|
|
|
| 11 | 0,038 |
|
|
|
|
|
|
|
|
| 12 | 0,075 |
|
|
|
|
|
|
|
|
| 13 | 0,038 |
|
|
|
|
|
|
|
|
| 14 | 0,075 |
|
|
|
|
|
|
|
|
| 15 | 0,038 |
|
|
|
|
|
|
|
|
| 16 | 0,075 |
|
|
|
|
|
|
|
|
| 17 | 0,038 |
|
|
|
|
|
|
|
|
| 18 | 0 |
|
|
|
|
|
|
|
|
| 19 | 0,09 |
|
|
|
|
|
|
|
|
| 20 | 0,02 |
|
|
|
|
|
|
|
|
| 21 | 0,03 |
|
|
|
|
|
|
|
|
| 22 | 0 |
|
|
|
|
|
|
|
|
| Расчетное | 1,102 | 0,045 | 0,045 | 0,437 | 0,07 | 0,86 | 0,34 | 0,37 | 3,269 |
По полученным данным видно, что расчетное время эвакуации второго блока
.
5.3 Рекомендации по уменьшению времени эвакуации
При расчете времени эвакуации людей с третьего этажа мы не рассчитываем слияние с потоками людей с других этажей, так как уславливаемся, что они уже эвакуировались. Таким образом расчетным временем эвакуации tр, мы принимаем наибольшее время из трех блоков эвакуации, то есть
