Естественное освещение - освещение помещений светом неба (прямым или отражённым), проникающим через световые проёмы в ограждающих конструкциях.

В большинстве случаев наиболее предпочтительное освещение с точки зрения его качества и энергетической эффективности.

Коэффициент естественной освещённости (КЕО) % - отношение освещённости,создаваемой естественным освещением в некоторой точке внутри помещения, к значению освещённости создаваемой им же в аналогичной точке снаружи здания, на открытой местности.

Совмещённое освещение - освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным.

Рабочее освещение - освещение, обеспечивающее нормируемые осветительные условия (освещённость, качество освещения) в помещениях и в местах производства работ вне зданий.

Рабочая поверхность - поверхность, на которой производится работа и нормируется освещённость.

Световой поток, Ф, лм (люмен) - характеризует мощность видимого излучения по его воздействию на орган зрения человека.

Световой поток является светотехнической характеристикой источника света. Обычная лампа накаливания мощностью 100 Вт имеет световой поток 1300 лм, люминесцентная лампа мощностью 40 Вт – 3200 лм.

Сила света, I, кд (кандела) - пространственная плотность светового потока, ограниченного телесным углом.

Средняя сила света лампы накаливания мощностью 100 Вт составляет около 100 кд.

Распределение силы света в пространстве (во всех направлениях от источника или осветительного прибора) отображается на кривой силы света (КСС), которая приводится в технической документации к осветительному прибору и используется для расчёта освещения.

Яркость, L, кд/м2 - отношение силы света в направлении точки наблюдения к видимой из этой точки площади светящей поверхности.

Освещённость, Е, лк (люкс) - плотность светового потока падающего на поверхностность.

Уровень освещённости в естественных условиях составляет 0,2 лк в полнолуние, 5...10 тыс. лк днём при сплошной облачности и до 100 тыс. лк в ясный день.

Шкала нормируемых значений освещённости в России по [12] от 0,2 до 5000 лк.

Отражённая блёсткость - характеристика отражения светового потока от рабочей поверхности в направлении глаз работающего, определяющая снижение видимости вследствие чрезмерного увеличения яркости рабочей поверхности и вуалирующего действия, снижающего контраст между объектом и фоном.

В компьютерных залах должно присутствовать как искусственное, так и естественное освещение. Естественное освещение обеспечивается за счет оконных проемов. В регионах с устойчивым снежным покровом минимальный коэффициент естественного освещения составляет не менее 1,2%. На остальной территории – не менее 1,5%. Рабочие места пользователей оборудуются таким образом, чтобы естественный световой поток из окон всегда падал с левой стороны.

Искусственное освещение в компьютерных классах организуется в соответствии с системой равномерного распределения источников света. Допускается установка местных светильников для подсветки документов, но перед этим необходимо провести контроль яркости источников света. Они не должны увеличивать освещенность экрана свыше положенных 300 лк. Также следует исключить возникновение бликов на мониторе компьютера. Уровень прямых и отраженных бликов регулируется за счет правильного выбора светильников и оптимального расположения рабочих мест по отношению к оконным проемам. Яркость бликов не должна превышать 40 кд/м².

Идеальным выбором для компьютерных классов являются светильники, оснащенные высокочастотными пускорегулирующими аппаратами и зеркальными решетками. Допускается использование источников отраженного света с люминесцентными лампами типа ЛБ. Установка местных светильников с лампами накаливания допустима, если они не увеличивают яркость монитора, дают приемлемое количество бликов и имеют непросвечивающий отражатель с углом защиты не менее 40 градусов. Для проверки источников света на предмет соответствия указанным выше требованиям проводится испытание светильников. Параметры освещения должны совпадать с проектной документацией и действующими санитарными нормами.

Светильники располагаются сбоку от рабочих мест пользователей в виде сплошных или прерывистых линий. Установка источников света производится параллельно линия зрения работающих в классе людей. Если компьютерные столы располагаются по периметру помещения, то линия светильников монтируется иначе: локализовано над рабочими местами со смещением к переднему краю стола, обращенному в сторону оператора.

Чтобы поддерживать в помещении нормативные показатели освещенности, необходимо два раза в год проводить мытье окон и светильников, а также своевременно менять перегоревшие лампы.

7.2 Описание компьютерных классов

В здании УЦПК находится четыре компьютерных класса. Два находятся на первом этаже, в кабинете 101 и кабинете 112. Один находится на втором этаже в кабинете 206. И один находится на третьем этаже в кабинете 351.

В кабинете 101 компьютерный класс с тренажерами на компьютерах, оборудован пятью рабочими местами, на четырех из них находится по одному монитору, на одном находится три монитора. В кабинете 112 компьютерный класс с тренажерами на компьютерах, оборудован шестью рабочими местами. В кабинете 206 компьютерный класс, оборудованный 22 компьютерами. В каждом из этих классов по три окна. На потолке каждого из этих классов по восемь встраиваемых светильников ЛВО13-4Х18 - "Милано - Грильято". Один светильник имеет по четыре люминесцентных лампы мощностью 18 ватт. Характеристики одного такого светильника по техническому паспорту следующие:

• световой поток светильника – 3552 лм;

• световой поток одной лампы – 888 лм;

• размер - 588×588×634×97,5 мм;

• мощность - 4х18 Вт;

• тип цоколя G13;

• срок службы не менее 8 лет.

В кабинете 351 компьютерный класс с тренажерами, оборудованный тремя телевизорами с большой диагональю, и одним пультом управления с четырьмя сидячими местами за ним. В кабинете четыре окна. На потолке восемь встраиваемых светодиодных светильников Амстронг «Призма». Характеристики такого светильника по техническому паспорту следующие:

• потребляемая мощность: 35-36 ватт;

• номинальное напряжение: 220В (диапазон рабочего напряжения 90 В – 245 В);

• частота: 50 Гц ±10%;

• угол свечения: 160°;

• цветовая температура: 6000⁰К;

• световой поток с учётом рассеивателя «Микропризма»: ≥ 3200 Lm;

• свет: белый яркий;

• количество светодиодов: 72 штуки;

• светодиоды: Nichia;

• размер корпуса светильника: 595 мм (ширина) х 595 мм (длина) х 40 мм (высота с блоком питания);

• срок службы: не менее 50 000 часов;

• рассеиватель: литой поликорбанат «Опал»;

• рабочая температура: от минус 50 °С доплюс 70°С;

• коэффициент пульсации: 0%-0.1% (полное отсутствие стробоскопического эффекта - мерцания);

На рисунках 7.1 – 7.4 приведены схематические чертежи расположения рабочих мест в компьютерных классах.

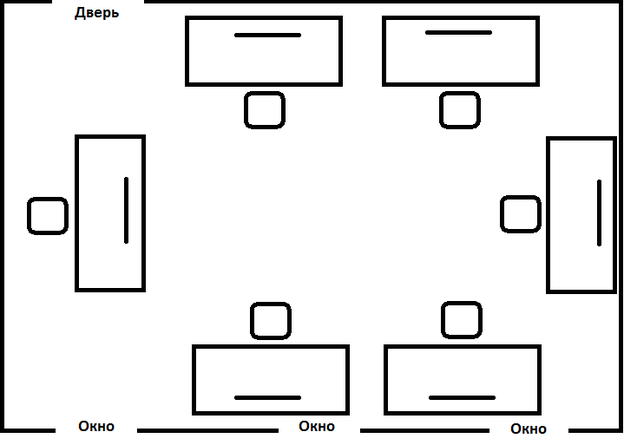

Рисунок 7.1 Схематичное расположение рабочих мест в кабинете 101

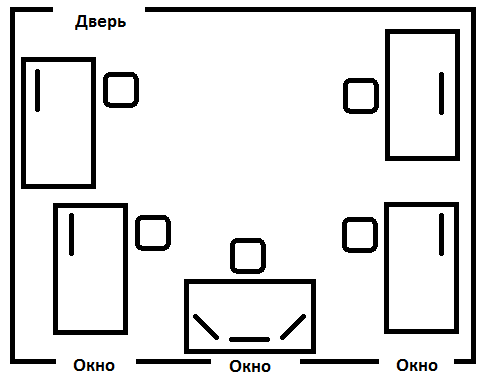

Рисунок 7.2 Схематичное расположение рабочих мест в кабинете 112

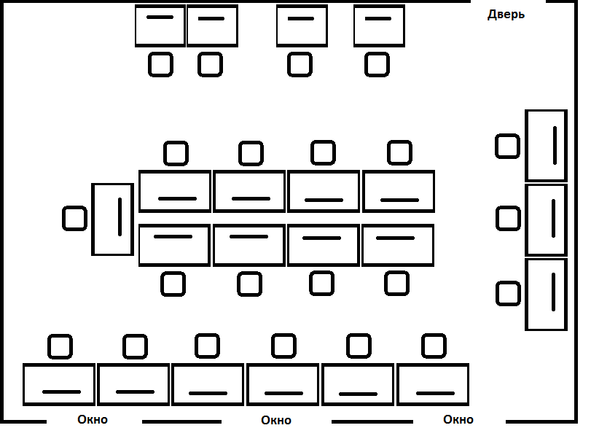

Рисунок 7.3 Схематичное расположение рабочих мест в кабинете 206

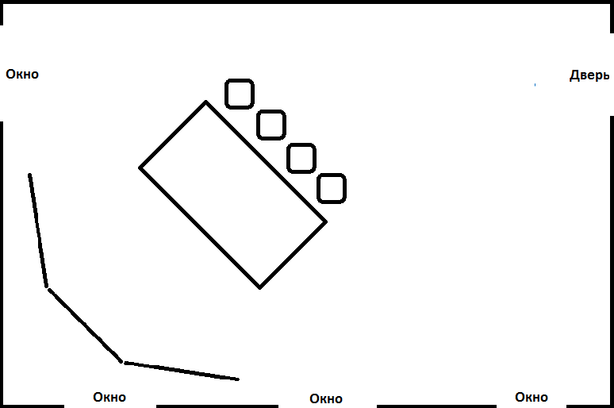

Рисунок 7.4 Схематичное расположение рабочих мест в кабинете 351

7.3 Расчет искусственного освещения в компьютерных классах

Рациональное освещение помещений и рабочих мест – один из важнейших элементов благоприятных условий труда. При правильном освещении повышается производительность труда, улучшаются условия безопасности, снижается утомляемость. При недостаточном освещении у человека могут появиться проблемы со зрением, дискомфорт, понижение эффективности работы и другие неблагоприятные последствия. Поэтому необходимо поддерживать освещенность на рабочих местах в пределах нормативных показателей. Для проверки условий освещенности на рабочих местах в компьютерных классах произведен расчет представленный ниже.

Расчет необходимого числа ламп для кабинета с учетом мощности, типа и светового потока ламп выполняется по (7.1) приведенной в [11]. Произведем расчет необходимого числа светильников на примере кабинете 101.

, (7.1)

где Ф – световой поток лампы, лм; – нормированная освещенность, лк; – коэффициент запаса, учитывающий запыление светильников и износ источников света в процессе эксплуатации; S – площадь помещения, м²; Z – поправочный коэффициент, учитывающий неравномерность освещения, Z = 1,1; N – количество светильников; n – количество ламп в светильнике; – коэффициент затенения рабочего места работающим, = 0,9; – коэффициент использования светового потока.

Ф – световой поток лампы. Этот показатель берется из технического паспорта рассматриваемого светильника. Одна лампа из рассматриваемого светильника имеет световой поток 888 лм.

– нормированная освещенность. Этот показатель берется из [12]. Для административных зданий в помещениях, предназначенных для работы на ЭВМ

– коэффициент запаса, учитывающий запыление светильников и износ источников света в процессе эксплуатации. Принимается в соответствии с таблицей 1, приведенной в приложении 2 [11]. В нашем случае

Z – поправочный коэффициент, учитывающий неравномерность освещения, принимается 1,1.

S – площадь помещения. Кабинет 101 имеет общую площадь 51,5 м².

– коэффициент использования светового потока. Принимается по таблице 9 приложения 2 [12]. В нашем случае принимается 0,6.

Произведем расчет по (7.1).

Полученный результат округляем в большую сторону, таким образом, получаем необходимое количество светильников 13. Данные по расчету остальных кабинетов сведем в таблицу 7.1. В кабинете 351 установлены светодиодные светильники с 72 светодиодами, поэтому мы берем световой поток не каждой лампы светильника, а светильника в целом, поэтому для кабинета 351 принимаем Ф = 3200 лм.

Таблица 7.1

Данные расчета количества светильников

7.4 Рекомендации по освещению в компьютерных классах

По результатам расчета искусственной освещенности помещений можно сделать соответствующий вывод. Из четырех компьютерных кабинетов нормам освещенности соответствует только кабинет 112, в остальных кабинетах освещенность рабочего места недостаточная. Фактическое количество светильников в кабинетах по восемь штук. Для достижения необходимого освещения надо оснастить кабинет 13 светильниками такого типа или заменить имеющиеся на такие, которые обеспечат нормативную освещенность.

При внешнем осмотре компьютерных кабинетов в кабинете 101 и кабинете 206 были обнаружены неисправные лампы в светильниках, несколько ламп находятся в неработающем состоянии, так как уровень освещенности в кабинетах не соответствует нормативному, нерабочие лампы еще больше ухудшают освещение, и как следствие повышают нагрузку на зрительные органы людей работающих за компьютерами. Необходимо заменить нерабочие лампы.
