Цокольный этаж здания учебного центра оборудован приточно - вытяжной вентиляцией. На момент проверки система вентиляции находилась в нерабочем состоянии.

На первом и последующих этажах вентиляция и система дымоудаления отсутствуют, в связи с отсутствием ее в проекте при постройке здания.

Руководствуясь требованиями [18] проведена экспертиза противодымной вентиляции в ходе которой выявлены следующие нарушения:

• в соответствии с п. 7.2 [18] из коридоров и пешеходных тоннелей подвальных и цокольных этажей общественных зданий при выходах в эти коридоры (тоннели) из помещений с постоянным пребыванием людей должна быть предусмотрена система вытяжной противодымной вентиляции. Система приточной и вытяжной вентиляции на цокольном этаже находится в нерабочем состоянии, необходимо провести соответствующие ремонтные работы и восстановить ее работоспособность;

• в соответствии с п. 7.2 [18] удаление продуктов горения при пожаре системами вытяжной противодымной вентиляции следует предусматривать из коридоров без естественного проветривания при пожаре длиной более 15 метров в зданиях с числом этажей два и более. Коридоры без естественного освещения длинной более 15 метров находятся на втором и третьем этажах в левом крыле здания. Необходимо оборудовать эти коридоры вытяжной системой дымоудаления.

3 Система пожарной сигнализации

Пожарная сигнализация– это базовый элемент в системе безопасности любого предприятия, так как именно она является залогом успешного обнаружения пожара на ранней стадии и передачи сигнала об обнаружении на пульт предприятия и пульт пожарной охраны. Системы пожарной сигнализации постоянно совершенствуется, изобретаются новые способы обнаружения пожара, снижается процент ложных срабатываний.

Следующим шагом в развитии систем пожарной безопасности является автоматическая пожарная сигнализация (АПС). АПС в дополнение к основной функции, запускает систему оповещения людей о пожаре, а также приводит в действие установки автоматического пожаротушения, систему дымоудаления и другую противопожарную автоматику. Это система быстрой и автоматизированной реакции на возникновение очага пожара или задымления, обнаруженного пожарными извещателями.

Пожарная сигнализация представляет собой комплекс технических средств, таких как:

• контрольная панель;

• блок индикации или автоматизированное рабочее место на базе компьютера;

• источник бесперебойного питания;

• пожарные извещатели.

Контрольная панель - это прибор, который занимается анализом состояния пожарных датчиков и шлейфов, а также отдает команды на запуск пожарной автоматики.

Блок индикации служит для отображения событий и состояния пожарной сигнализации.

Источник бесперебойного питания (ИБП) служит для обеспечения непрерывной работы сигнализации, даже при отсутствии электропитания.

Пожарные извещатели служат для обнаружения очага возгорания или продуктов горения (дым, угарный газ и т. д.).

3.1 Анализ пожарной сигнализации на объекте

В 2007 году на объекте была установлена автоматическая охранно-пожарная сигнализация с системой оповещения людей о пожаре и предназначенная для выдачи сигналов «Пожар», «Тревога», и «Неисправность» дежурному персоналу на пост круглосуточного дежурства.

Состав пожарной сигнализации

Цокольный этаж:

• дымовой пожарный извещатель «ДИП 212-41» – 58 шт.;

• ручной пожарный извещатель «ИПР-И (ИП-513-6) – 4 шт.;

• оповещатель речевой «Рокот-3» - 3 шт.;

• световое табло «Выход» - 6 шт.

Первый этаж:

• дымовой пожарный извещатель «ДИП 212-41» – 84 шт.;

• ручной пожарный извещатель «ИПР-И (ИП-513-6) – 9 шт.;

• оповещатель речевой «Рокот-3» - 4 шт.;

• световое табло «Выход» - 9 шт.

Второй этаж:

• дымовой пожарный извещатель «ДИП 212-41» – 78 шт.;

• ручной пожарный извещатель «ИПР-И (ИП-513-6) – 4 шт.;

• оповещатель речевой «Рокот-3» - 3 шт.;

• световое табло «Выход» - 4 шт.

Третий этаж:

• дымовой пожарный извещатель «ДИП 212-41» – 78 шт.;

• ручной пожарный извещатель «ИПР-И (ИП-513-6) – 4 шт.;

• оповещатель речевой «Рокот-3» - 3 шт.;

• световое табло «Выход» - 4 шт.

Трассы ОПС и системы оповещения проложены кабелями КСПВ 2х0,5, КСПВ 4х0,5 и скрыты в коробе. Линии интерфейса сводятся на пульт контроля и управления (ПКУ) «С 2000» (рисунок 3.1). Обнаружение пожара осуществляется на самом раннем этапе с указанием места возникновения.

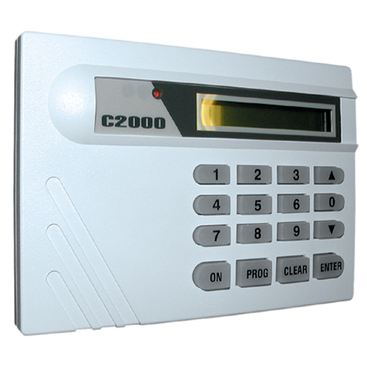

Рисунок 3.1 Пульт контроля и управления «С 2000»

ППК «Сигнал-20П» (рисунок 3.2) обеспечивает выполнение следующих функций:

• выдача извещений на пульт централизованного наблюдения (ПЦН), а также управление на объекте звуковым и световым оповещением;

• прием сигналов от шлейфового соединения (ШС) со световой индикацией номера ШС, в котором произошло срабатывание извещателя;

• включение звуковой и световой сигнализации;

• автоматический переход на питание от встроенного аккумулятора при пропадании напряжения в сети;

• сохранение всей информации при полном обесточивании прибора и восстановление выдаваемых извещений при восстановлении питания.

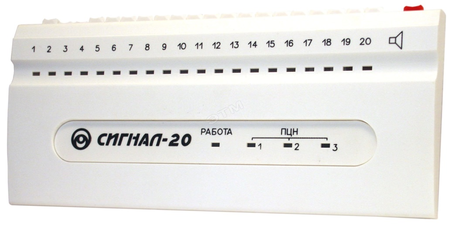

Рисунок 3.2 Прибор приемно – контрольный «Сигнал 20П»

Питание приборов пожарной сигнализации осуществляется от сети напряжением 220 вольт, резервное питание от РИП «ИВЭПР 112-5-1» 12 вольт.

Обнаружение признаков пожара на объекте происходит при помощи дымовых пожарных извещателей типа ДИП 212-41.

Извещатель пожарный дымовой оптико-электронный ИП 212-41 (рисунок 3.3) предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Область применения извещателя распространяется на такие объекты как: образовательные учреждения, детские сады, медицинские учреждения, административные здания и сооружения, торговые центры и многие другие.

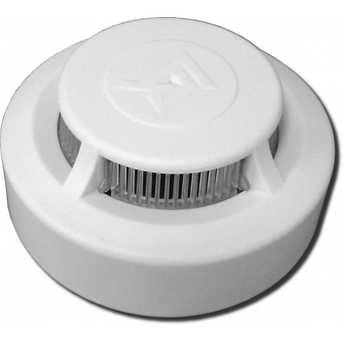

Рисунок 3.3 Дымовой извещатель пожарный ДИП 212-41

Для оповещения людей о пожаре отлично от других сигналов системы применены оповещатели речевые «Рокот 3».

Оповещатель речевой «Рокот-3» (рисунок 3.4) предназначен для передачи речевых сообщений в системах пожарного оповещения. Оповещатель позволяет циклически воспроизводить одно из двух речевых сообщений, записанных при его изготовлении.

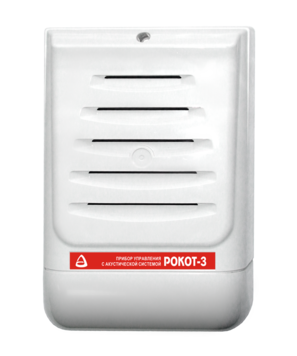

Рисунок 3.4 Оповещатель речевой «Рокот 3»

Извещатель пожарный ручной «ИПР-И (ИП-513-6) - пожарный ручной извещатель применяется для ручной подачи сигнала о пожаре и может использоваться с пожарной сигнализацией (рисунок 3.5).

Рисунок 3.5 Извещатель пожарный ручной ИПР-И

Световое табло «Выход» (рисунок 3.6) предназначен для обозначения эвакуационных путей в помещениях различного назначения. Включение оповещателя происходит после подачи питающего напряжения. Корпус оповещателя разборный для возможной замены надписи. Разборка осуществляется путем снятия верхней крышки оповещателя, выполненной на защелках. Световой блок оповещателя "Выход" выполнен на светодиодах и не требует текущего обслуживания.

Рисунок 3.6 Световое табло «Выход».

3.2 Дублирование сигнала о пожаре на пульт подразделения пожарной охраны

В соответствии с ч.7 [2] системы пожарной сигнализации должны обеспечивать подачу светового и звукового сигналов о возникновении пожара на приемно-контрольное устройство в помещении дежурного персонала или на специальные выносные устройства оповещения, а в зданиях классов функциональной пожарной опасности Ф1.1, Ф1.2, Ф4.1, Ф4.2 - с дублированием этих сигналов на пульт подразделения пожарной охраны без участия работников объекта и (или) транслирующей этот сигнал организации.

В ходе проведенного эксперимента было совершено ложное срабатывание пожарной сигнализации. Целью эксперимента являлось отслеживание действий дежурного, находящегося на посту.

На посту охраны, на стенде с пожарной сигнализацией размещены инструкции по действиям персонала в случае срабатывания пожарной сигнализации. Весь персонал так же прошел инструктаж и обучение действиям в экстренных ситуациях.

После срабатывания дымового пожарного извещателя поступил сигнал о пожаре на ПКП, после чего сработало звуковое оповещение в коридорах и помещениях здания, предупреждающее о немедленной эвакуации. Дежурный на посту охраны вручную выключил оповещение, после чего пошел обследовать сработавший шлейф на наличие возгорания.

Нормативное время прибытия пожарной охраны после поступления сигнала о пожаре на пульт пожарной охраны, не более 10 минут. При возникновении пожара каждая минута промедления может обернуться значительным увеличением материального ущерба и увеличением числа пострадавших или даже погибших, на примере данного эксперимента можно наглядно наблюдать, как эти драгоценные минуты тратятся впустую. Если в данной ситуации исключить человеческий фактор, то есть продублировать сигналы о возникновении пожара на пульт пожарной охраны без участия человека, можно значительно сократить время прибытия пожарного подразделения на место пожара, а как следствие ускорить начало процесса тушения пожара и сократить материальный ущерб, полученный от огня, и избежать жертв.

На сегодня многие здания, особенно с массовым пребыванием людей, уже оснащены пожарными сигнализациями. Однако в преобладающем большинстве случаев сигналы пожарной тревоги, генерируемые пожарными сигнализациями, требуют передачи на пульт пожарной охраны силами персонала, а это значит, в экстренной ситуации оперативность прибытия пожарных служб на помощь зависит в первую очередь от «человеческого фактора», что может привести к серьезным последствиям.

Так же при подключении к услугам пожарного мониторинга, наблюдение за техническим состоянием пожарной сигнализации ведется круглосуточно, и в случае возникновения неисправностей объект, на котором установлена сигнализация, и организация, ответственная за обслуживание этой сигнализации, будут оперативно оповещены о необходимости проведения восстановительных работ.

Подключение к услугам пожарного мониторинга не требует замены уже установленных систем пожарной сигнализации: достаточно в течение нескольких дней установить и настроить объектовую станцию, которая обеспечит связь с пультом «01».

Фактически на сегодняшний день обеспечить пожарный мониторинг может только программно-аппаратный комплекс «Стрелец-Мониторинг» - это системы мониторинга, обработки и передачи данных о возгорании, динамике развития пожаров в сложных зданиях и сооружениях с массовым пребыванием людей. Он разработан по заказу МЧС и производится компанией «Аргус-Спектр».

3.3 Модернизация системы обнаружения и оповещения о пожарах

Система автоматической пожарной сигнализации, установленная на объекте, функционирует уже девять лет. Время наработки на отказ пожарных извещателей составляет 10 лет. На протяжении девяти лет сигнализация периодически обслуживалась и проверялась, что подтверждают акты проверок.
