Текст из файла (страница 6)

Рисунок 3.4 Выход из лестничной клетки в вестибюль, отделенный от примыкающих коридоров перегородками с дверями

Выходы из подвальных и цокольных этажей, являющиеся эвакуационными, как правило, следует предусматривать непосредственно наружу обособленными от общих лестничных клеток здания. Допускается эвакуационные выходы из подвалов предусматривать через общие лестничные клетки с обособленным выходом наружу, отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа, (рисунок 3.5)

Рисунок 3.5 Выход из подвала предусмотрен через общую лестничную клетку с обособленным выходом наружу, отделенным от остальной части лестничной клетки противопожарной перегородкой 1-го типа.

Наружные открытые лестницы для эвакуации допускается использовать в IV климатическом районе и в III Б климатическом подрайоне (кроме стационарных лечебных учреждений). В остальных климатических районах допускается использовать указанные лестницы для эвакуации только со второго этажа зданий (кроме зданий школ и школ-интернатов, детских дошкольных учреждений и т.п.), и должны быть рассчитаны на число эвакуируемых в пределах от 30 до 70 чел.

Внутренние открытые лестницы широко используются, например, в общественных зданиях. Однако, ввиду их повышенной пожарной опасности их применение ограничено и поставлено в зависимость от степени огнестойкости, назначения здания (в стационарах лечебных учреждений открытые лестницы в расчет эвакуации людей при пожаре не включаются). При использовании в здании внутренних открытых лестниц, нормами вводятся дополнительные требования к объемно-планировочным решениям здания: отделение помещений с такой лестницей от примыкающих к ней коридоров и других помещений противопожарными перегородками, устройстве автоматического пожаротушения во всем здании, ограничение численности внутренних открытых лестниц, дополнительные закрытые лестничные клетки, выход из которых предусмотрен непосредственно наружу.

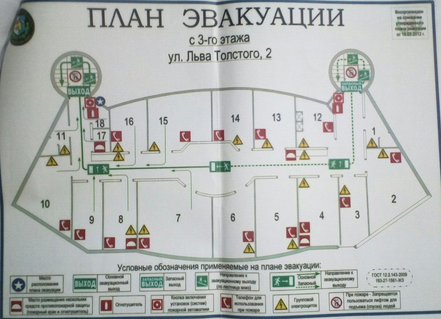

На моем объекте МЦ «Арлекин» была допущено конструкционная ошибка путей эвакуации по лестничным клеткам. В данном развлекательном центре пути эвакуации людей при пожаре с этажей 3,4 и 2 , осуществляется по винтовым лестницам, хотя согласно СНиП 21-01-97 п.6.28 это не допускается. План эвакуации с 3 этажа приведен на рисунке 3.6

Рисунок 3.6

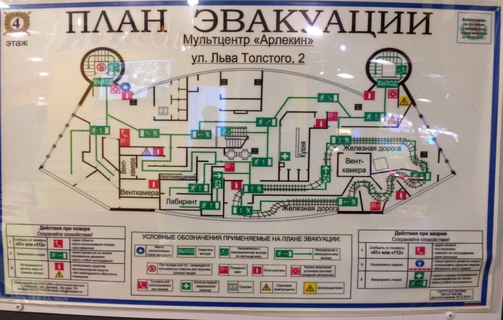

Также привожу план эвакуации 4 этажа МЦ «Арлекин» рисунок 3.7

Рисунок 3.7

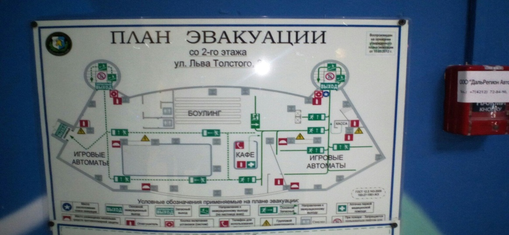

Исходя из анализа плана эвакуации 2 этажа (рис. 3.8) , была найдена грубая ошибка в дополнительном эвакуационном выходе. Данный выход ведет в пристройку магазина «Мама и дитя».

Рисунок 3.8

Дополнительный эвакуационный выход обозначен на плане, но при его конструктивной особенности были допущены ошибки согласно СП 1.13130 следующие:

1. Данный выход имеет стальную дверь, закрывающийся на ключ

2. Не соответствует нормам размера эвакуации (СП 1.13130)

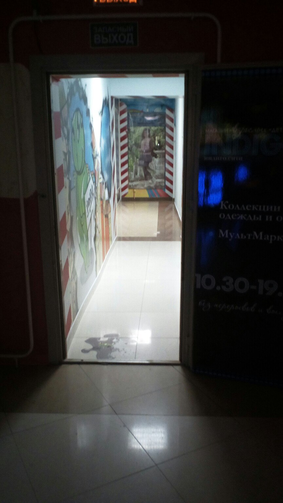

3. Дверь открывается на себя (рисунок 3.9)

Рисунок 3.9

Согласно СП 1.13130 эвакуационные пути в пределах помещения должны обеспечивать возможность безопасного движения людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаротушения и индивидуальных средств защиты от опасных факторов пожара.

Защита людей на путях эвакуации обеспечивается комплексом объемно-планировочных, эргономических, конструктивных, инженерно-технических и организационных мероприятий. Эвакуационные пути в пределах помещения должны обеспечивать безопасную эвакуацию людей через эвакуационные выходы из данного помещения без учета применяемых в нем средств пожаротушения и противодымной защиты.

Данный выход, не отвечающий требованиям, предъявляемым к эвакуационным выходам, можно рассматривать как аварийный и предусматривать для повышения безопасности людей при пожаре. Аварийные выходы не учитываются при эвакуации в случае пожара.

На объекте эвакуационные двери, всех 4 этажей выходящие на винтовые лестницы левой и правой стороны сделаны по стандарту СП 1.13130 , размер их составляем в ширину не менее 1.9 м.

Заключение

Целью данной дипломной работы является разработка систем АСПС, АУПТ и СОУЭ, для обеспечения пожарной безопасности в МЦ «Арлекин»

Все разработки были выполнены. Мы рассчитали сколько нам нужно использовать для системы АСПС :

1. ИПД-114 шт.

2. ИПТ- 4шт.

3. ИПР-13шт.

Также, мы расчитали сколько нам потребуется СОУЭ МАКС-УОП-В и МАКС-УОП установим по одному на каждый этаж МЦ, согласно плана СОУЭ, понадобится по 5 МАКС-УОП-В и по 5 МАКС-УОП

Оповещатели ПКИ-РС1 установим согласно плану СОУЭ, понадобится 16 шт. А также рассчитали что нам необходимо будет АУПТ согласно НПБ 88-2001.

Провели анализ путей эвакуации и эвакуационных выходов. При данном анализе была найдена ошибка одного дополнительного пути эвакуации , он не соответствовал своду норм правил. Дополнительный путь эвакуации ведет в магазин, который к МЦ «Арлекин» не относится в полной мере. И его конструктивная особенность была нарушина. Данную ошибку нужно будет устранить администрации данного развлекательного центра, так как в случае пожара она может привести большим потерям.

Список используемых источников

1. http://www.interfax-russia.ru/Moscow/special.asp?id=798100&sec=1721

2. http://0-1.ru/default.asp?id=27784

3. https://ria.ru/incidents/20101116/296890329.html

4. Федеральный Закон № 123 « Технический регламент о требованиях пожарной безопасности»

5. Приказ МЧС РФ от 25.03.2009N 182, Пт. 3.12 «Об утверждении свода правил. Определение категорий помещений, зданий и наружных установок взрывопожарной и пожарной опасности»

6. СП 5.13130.2013 « Свод правил системы противопожарной защиты»

7. СП 3.13130.2009 «Свод правил системы оповещения и управления эвакуацией людей»

8. НПБ 88-2001 « Установка пожаротушения и сигнализации»

9. СНиП 21-01-97*) « Пожарная безопасность зданий и сооружений»

10. ГОСТ 12.1.033-81*) « Пожарная безопасность термины и определения»

11. СП 1.13130 « Свод правил системы противопожарной защиты»
