Содержание

1.2 Расчет пожарной нагрузки………………………………………..10

2 Автоматические средства пожарной сигнализации…………………...14

2.1 Общая часть…………………………………………………………14

2.2 Выбор приемно-контрольного прибора………………………….15

2.3 Выбор и расчет и количество дымовых пожарных извещателей 17

2.4 Расчет количества пожарных тепловых извещателей ………….19

2.5 расчет количества ручных пожарных извещателей……………….20

3 Система оповещения управления эвакуации людей…………………..21

3.1 Выбор оповещателей……………………………………………….21

3.2 Расчет звукового давления………………………………………...26

3.3 Размещение оборудования…………………………………………28

4 Автоматическая установка пожаротушения…………………………….31

4.1 Расчет автоматической установки пожаротушения……………..31

5 Анализ путей эвакуации и эвакуационных выходов…………………44

5.1 Основные определения и общие требования……………………44

5.2 Пути эвакуации по лестница и пандусам……………………….45

Заключение…………………………………………………………………52

Список используемых источников……………………………………….53

Введение

В настоящее время огромное внимание уделяется защите людских жизней и материальных ценностей от опасностей пожара, т.к опасность для жизни, связанная с пожаром, а также ущерб от последствий пожара, может быть просто катастрофическим.

Кроме того, многие предприятия и иные объекты имеют свои специфические требования к обеспечению пожарной безопасности и защите в чрезвычайных ситуациях от вторичных поражающих факторов, возникающих при пожарах.

Причинами пожаров на предприятиях чаще всего бывают нарушения, допущенные при проектировании и строительстве зданий и сооружений; несоблюдение элементарных мер пожарной безопасности, а также при эксплуатации электрооборудования и электроустановок; задействование в производственном процессе неисправного оборудования.

Это особенно актуально для объекта выбранного мной – МЦ «Арлекин», т.к. там пребывает огромное количество людей, по большей части детей, а также стоит высококлассное и, соответственно, дорогое оборудование для развлечений посетителей.

Обнаружить и предупредить пожар, а также осуществить эвакуацию в случае пожара, призваны системы: автоматическая система пожарной сигнализации (АСПС), автоматическая установка пожаротушения (АУПТ) и система оповещения и управления эвакуацией людей при пожаре (СОУЭ).

Ниже рассмотрим пожары, произошедшие в развлекательных, торгово-развлекательных (мультицентрах):

«В одном из крупных торгово-развлекательных центров Новосибирска произошел пожар»

11 января 2017 года . Одна из пресс-служб «ИНТЕРФАКС – СИБИРЬ» сообщила, о том что в городе Новосибирск , произошел пожар в одном из отделов торгово-развлекательного центра "Галерея Новосибирск" который расположен в центральной части города, случился пожар поздно вечером во вторник, сообщает пресс-служба ГУ МЧС России по региону.

В одном из отделов в 18:23 мск (22:23 по местному времени) загорелись картонные коробки из-под обуви на незначительной площади.

Около 150 человек эвакуировались самостоятельно и еще 15 человек были эвакуированы силами пожарно-спасательных подразделений. О пострадавших не сообщается.

В 18:35 мск возгорание было ликвидировано. В тушении пожара участвовали 9 единиц техники и 30 человек личного состава пожарной охраны. [1]

«Пока пожарные занимались проверками в развлекательных центрах, резко возросло количество пожаров в жилом секторе»

01.02.2010 Работа по противопожарной профилактике, проделанная в Кировской области в 2009 году, дала положительные результаты. Однако, в текущем году обстановка с пожарами резко ухудшилась, сообщил пресс-центру правительства главный госинспектор по Кировской области по пожарному надзору Владимир Островский.

На 27 января в области произошло 175 пожаров (рост почти 16 проц.), 32 человека погибли. Кроме пожаров в жилом секторе резко увеличилось их количество на пилорамах и на автотранспорте.

Наиболее неблагополучная обстановка сложилась в Верхнекамском, Вятскополянском, Нолинском, Свечинском, Сунском, Юрьянском, Кирово-Чепецком районах, гг.Слободской и Кирово-Чепецк.

В связи с новогодними мероприятиями основные усилия проверяющих служб в последние два месяца были направлены на обеспечение пожарной безопасности в общественных местах. Пожары же в основном происходят в ветхом жилфонде, где из-за резкого похолодания происходит перекал печей, а от перегрузок вспыхивает неисправная электропроводка. И хотя работа с населением здесь также проводилась (работники администраций, участковые обходили дома, проводили профилактические беседы с неблагонадежными лицами, выступали на собраниях и сходах), но, как отметил В.Островский, анализ ситуации в этих районах показал, что контроль и профилактическую работу сотрудникам органов местного самоуправления, Госпожнадзора, УВД нужно еще более активизировать.

Главам администраций муниципальных районов и городских округов рекомендовано организовать выполнение плана мероприятий (разработанного Главным управлением МЧС России по Кировской области) по стабилизации обстановки с пожарами и гибелью людей в Кировской области. "Вятский наблюдатель".[2]

«Спасатели ликвидировали пожар в торгово-развлекательном центре в Хабаровске»

Площадь возгорания составила 400 квадратных метров, в результате возгорания никто не пострадал, сообщили в Главном управлении МЧС России по Хабаровскому краю.

МОСКВА, 16 ноя - РИА Новости. Спасатели в Железнодорожном районе Хабаровска ликвидировали пожар в торговом центре, который произошел во вторник днем, площадь возгорания составила 400 квадратных метров, в результате возгорания никто не пострадал, сообщило Главное управление МЧС России по Хабаровскому краю.

По данным спасателей, в ходе разведки в здании торгового центра были обнаружены очаги пожара сразу в нескольких местах.

"Для предотвращения распространения огня на вышележащие этажи необходимо было произвести вскрытие и разбор потолочных конструкций. Для этого на помощь пожарным выехали спасатели Дальневосточного регионального поисково-спасательного отряда со специальным оборудованием", - говорится в сообщении.

На тушении пожара было задействовано 11 единиц техники и 37 человек личного состава. В 12.14 пожар был локализован, а в 12.45 полностью ликвидирован.

В результате огонь уничтожил товары в торговом зале "Самбери". На месте пожара работает испытательная пожарная лаборатория, инспекторы Госпожнадзора, сотрудники УВД. Сейчас сотрудники МЧС устанавливают причины пожара и материальный ущерб. [3]

Целью данной дипломной работы является разработка систем АСПС, АУПТ и СОУЭ, для обеспечения пожарной безопасности в МЦ «Арлекин»

1 Пожарно-техническая характеристика объекта

1. Описание с точки зрения пожарной безопасности

Мультицентр «Арлекин» представляет собой развлекательный комплекс и расположен по адресу: г. Хабаровск ул. Льва-Толстого 2(рисунок 1.1)

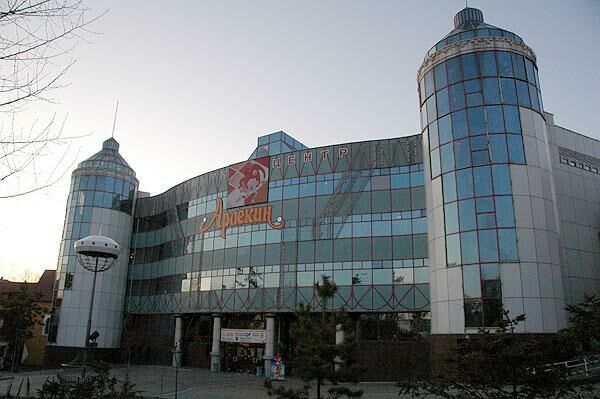

Рисунок 1.1 Мультицентр Арлекин

Здание развлекательного комплекса сложной формы в плане с габаритными размерами 24х65 м, пятиэтажное с высотой этажей 3,9 и 3,6 м.

Стены – многослойная конструкция с эффективным утеплителем и наружной облицовкой. Металлический каркас здания облицован гипсоволокнистыми плитами, исходя из требований пожарной безопасности несущих элементов.

В цокольном этаже, выполняющем функцию первого этажа размещена входная группа со вспомогательными помещениями (вестибюль, гардероб, туалеты и т.д.) и главной парадной лестницей, обеспечивающей связь первого и второго этажей.

На втором этаже размещены аттракционы: пространственно они объединены с помощью атриумов в один объем.

На третьем этаже расположены помещения под будущие магазины, ведется реконструкция, постоянное пребывание посетителей исключено.

На четвертом этаже помещение кафе, компьютерные залы и вентиляционные камеры.

Согласно Федеральному Закону № 123-ФЗ «Технический регламент о требованиях пожарной безопасности.», статье 32 [4] , здание много функционально, по классу функциональной пожарной безопасности относится ( Ф2.1- кинотеатры, концертные залы; Ф3.1-здание организации торговли; Ф3.2- здание организации общественного питания).

Необходимо определить степени огнестойкости здания необходимо обратиться к [4] , таблице 21 , где указаны пределы огнестойкости здания из трех составляющих. Это: R – потеря несущей способности, E – потеря целостности и I – потеря теплоизолирующей способности. А также указаны параметры:

• Несущие элементы здания – R90

• Наружные элементы здания – E15

• Междуэтажные перекрытия – REI45

• Элементы бесчердачных покрытий – RE15

• Лестничные клетки – R15

• Внутренние стены – REI90

• Марши и площадки лестниц – R60

В соответствии с таблицей 21 [4] здание МЦ « Арлекин» имеет II степень огнестойкости.

В соответствии со статьей 35 [4] КЛАССИФИКАЦИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ПО ОГНЕСТОЙКОСТИ. Следует учитывать следующие пункты:

1) Строительные конструкции зданий, сооружений и строений в зависимости от их способности сопротивляться воздействию пожара и распространению его опасных факторов в условиях стандартных испытаний подразделяются на строительные конструкции со следующими пределами огнестойкости:

1. ненормируемый;

2. не менее 15 минут;

3. не менее 30 минут;

4. не менее 45 минут;

5. не менее 60 минут;

6. не менее 90 минут;

7. не менее 120 минут;

8. не менее 150 минут;

9. не менее 180 минут;

10. не менее 240 минут;

11. не менее 360 минут.

2) Пределы огнестойкости строительных конструкций определяются в условиях стандартных испытаний. Наступление пределов огнестойкости несущих и ограждающих строительных конструкций в условиях стандартных испытаний или в результате расчетов устанавливается по времени достижения одного или последовательно нескольких из следующих признаков предельных состояний:

1. потеря несущей способности (R);

2. потеря целостности (Е);

3. потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкции до предельных значений (I) или достижения предельной величины плотности теплового потока на нормируемом расстоянии от необогреваемой поверхности конструкции (W).

3) Предел огнестойкости для заполнения проемов в противопожарных преградах наступает при потере целостности (Е), теплоизолирующей способности(I), достижении предельной величины плотности теплового потока (W) и (или) дымо-газо непроницаемости (S).

4) Методы определения пределов огнестойкости строительных конструкций и признаков предельных состояний устанавливаются нормативными документами по пожарной безопасности.

5) Условные обозначения пределов огнестойкости строительных конструкций содержат буквенные обозначения предельного состояния и группы.

1.2 Расчет пожарной нагрузки

Расчет пожарной нагрузки производится для:

1. определение категорий помещений по взрывопожароопасности (категории В1-В4);

2. расчет времени блокирования путей эвакуации при определении расчетных величин индивидуального и социального пожарного риска по утвержденным методикам МЧС РФ;

3. расчет температурного воздействия на несущие и ограждающие конструкции при расчетах огнестойкости и огнесохранности конструкций и их элементов;

4. расчет распространения пожара в соседнее помещение или на соседнее здание при определении противопожарных расстояний и разрывов;

5. моделирование работы систем дымоудаления и пожаротушения;

6. расчет сил и средств для тушения пожаров;

7. расчет ущерба при пожарах;

8. другие подобные пожарно-технические расчеты.

Для определения понятия пожарной нагрузки и дальнейшего расчета обратимся к Приказу МЧС РФ от 25.03.2009N 182, Пт. 3.12.: Пожарная нагрузка - количество теплоты, отнесенное к единице поверхности пола, которое может выделиться в помещении или здании при пожаре. Удельная пожарная нагрузка – количество теплоты, которое может выделиться в помещении при пожаре, отнесенное к площади размещения находящихся в помещениях горючих и трудногорючих веществ и материалов.
