Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

Федеральное государственное бюджетное образовательное учреждение

высшего образования «Дальневосточный государственный университет

путей сообщения»

Кафедра «Вычислительная техника и компьютерная графика»

К ЗАЩИТЕ ДОПУСТИТЬ

Заведующий кафедрой

_____________О.А. Графский

«____»_____________20 г.

ИНФОРМАЦИОННАЯ СИСТЕМА ДЛЯ ПРЕДПРИЯТИЯ ПО ПОШИВУ ДЕТСКОЙ ОДЕЖДЫ

Выпускная квалификационная работа

ВКР 09.03.03.ПрИ.10.00.941 – ПЗ

Студент 941 гр. Ю.С. Нартова

Руководитель

ст. преподаватель П.С. Тимош

Нормоконтролер

доцент, к.т.н. Е.В. Буняева

Хабаровск 2017

СОДЕРЖАНИЕ

Введение 4

1 Исследование пользовательского интерфейса 6

1.1 Постановка задачи 6

1.2 Обзор решений 6

1.2.1 «Универсальная Система Учета» 6

1.2.2 «Управление швейным бизнесом» 9

1.2.3 Конфигурация «Ателье» 10

1.2.4 Разработка нового программного продукта 12

2 Исследование критериев пользовательского интерфейса 14

2.1 Принципы разработки 14

2.2 Критерии дизайна пользовательского интерфейса 14

2.3 Методы оценки качества интерфейса 15

2.3.1 Метод фокус-групп 16

2.3.2 Метод прототипирования 17

2.3.3 Анализ задач 18

2.3.4 Метод GOMS 19

2.3.5 Метод экспертной оценки 20

2.4 Принципы проектирования 20

2.4.1 «Мощное» приложение 21

2.4.2 «Простота» 21

2.5 Рекомендации к элементам дизайна 23

2.5.1 Окно 23

2.5.2 Раскладка 24

2.5.3 Текст 24

2.5.4 Клавиатура 25

2.5.5 Мышь 25

2.5.6 Диалоговые окна 26

2.5.7 Таблицы свойств 26

2.5.8 Мастер 26

2.5.9 Страницы мастера 27

2.5.10 Сообщения об ошибках 27

2.5.11 Предупреждающие сообщения 28

2.5.12 Подтверждения 28

2.5.13 Иконки 29

2.5.14 Помощь 29

2.6 Прототип окон 30

2.7 Иконки 32

3 Реализация 33

3.1 Структура базы данных 33

3.2 Шаблон проектирования MVC 34

3.3 Реализация в среде разработки 35

3.3.1 Подключение к базе данных 35

3.3.2 Реализация моделей таблиц 35

3.3.3 Диалоги 37

4 Оценка результата 39

5 Технико-экономическое обоснование 42

Заключение 46

Список использованных источников 47

Приложение А Связь базы данных со средой разработки 50

Приложение Б Модель 51

Приложение В Код отображения записи 53

Приложение Г Код редактирования записи 54

ВВЕДЕНИЕ

В настоящее время база данных может существенно облегчить работу предприятия, увеличить скорость его работы. Целью данной выпускной квалификационной работы является разработка информационной системы для предприятия по пошиву детской одежды.

Основные задачи работы:

• анализ пользовательского интерфейса информационных систем, предложенных на рынке программного обеспечения;

• рассмотрение варианта создания нового программного продукта, удовлетворяющего требованиям конкретного предприятия;

• изучение критериев дизайна пользовательского интерфейса;

• рассмотрение методов оценки качества пользовательского интерфейса;

• анализ принципов проектирования приложения под операционную систему Windows;

• изучение стандартов и рекомендаций к дизайну пользовательского интерфейса;

• реализация (создание базы данных, настройка связи со средой разработки, разработка приложения).

В первом разделе данной выпускной квалификационной работы необходимо провести исследование информационных систем, предложенных на рынке программного обеспечения, изучить пользовательский интерфейс, функционал. Также следует рассмотреть вариант создания нового программного продукта для предприятия по пошиву детской одежды. По итогу первой главы необходимо сделать вывод о разработке нового программного средства.

Во втором разделе необходимо рассмотреть основные принципы и критерии дизайнерского проектирования пользовательского интерфейса, изучить основные стандарты и рекомендации к элементам интерфейса, а также ознакомиться с методами оценки качества пользовательского интерфейса.

В третьем разделе данной работы необходимо разработать структуру базы данных, изучить шаблон проектирования, с помощью которого следует создать приложение, которое будет удовлетворять рассмотренным принципам и критериям.

В четвертом разделе нужно сравнить полученных результат с требованиями, оценить уровень удовлетворенности пользователей приложением с помощью выбранного метода.

В пятом разделе следует оценить разработанный программный продукт с точки зрения экономической целесообразности и пользы, рассчитать стоимость разработки.

В заключении необходимо привести основные выводы по проделанной работе.

Работа выполнена в соответствии с правилами оформления [1].

1 ИССЛЕДОВАНИЕ ПОЛЬЗОВАТЕЛЬСКОГО ИНТЕРФЕЙСА

1.1 Постановка задачи

Основная задача данной работы является разработка интерфейса пользователя информационной системы для предприятия по пошиву детской одежды.

Поставленная задача является актуальной на сегодняшний день, так как практически любое предприятие использует информационную систему для ведения учета продажи товаров и услуг, материалов, хранения информации о клиентах и сотрудниках. Немаловажной составляющей данной системы является ее внешний вид, дизайн. Как удобно расположить иконки функций, окна, таблицы, как выделить часто используемые функции, какое должно быть цветовое решение, количество цветов, их яркость, – все это вопросы дизайна, на которые необходимо ответить в данной работе.

1.2 Обзор решений

В качестве решения поставленной задачи необходимо рассмотреть программное обеспечение, наиболее подходящее в качестве информационной системы для предприятия по пошиву детской одежды.

Имеем несколько решений поставленной задачи:

• «Универсальная Система Учета»;

• «Управление швейным бизнесом» от Formulasoft;

• Конфигурация «Ателье» от разработчика Prostoysoft;

• разработка нового программного продукта, удовлетворяющего всем требованиям данного предприятия.

1.2.1 «Универсальная Система Учета»

Первое программное средство – «Универсальная Система Учета».

Данное программное средство подойдет для автоматизации работы ателье, салона моды или любой другой организации, занимающейся пошивом и продажей.

Программа рассчитана на множество пользователей. Каждый пользователь имеет свои права доступа и пароль, что позволяет отслеживать работу каждого сотрудника, работающего с программой.

Сама программа ателье позволяет вести учет готовой продукции, учет спецодежды, одежды, тканей, выдачи спецодежды, учет фурнитуры, товара в магазине одежды, учет в швейном производстве, затрат в швейной промышленности, а также вести учет заказов ателье на индивидуальный или же массовый пошив. Регистрируя заказ клиентов, можно сразу же вывести на печать все необходимые документы и отчеты, квитанции и чеки. Программа для швейного производства позволяет искать заказы различными способами, а точнее, по номеру, дате регистрации, по клиенту, менеджеру или статусу. Каждый новый заказ можно добавить в программу, внося все необходимые данные в соответствующие поля. Программа для ателье содержит единую базу контрагентов, откуда и будут выбираться клиенты в дальнейшем. Поиск клиента, так же, как и поиск заказа, легко осуществляется по имени, номеру телефона или дисконтной карте.

Программа по швейному делу имеет базу данных изделий, которые изготовляет ателье, графа «Материалы», в которой указываются необходимые расходы того или иного материла, для пошива определенного изделия. При оформлении заказа вид изделия выбирается из этой самой базы. Там же, в графе описания заказа, указываются необходимые данные, такие как само описание пожеланий клиента, его мерки и прочее. Чтобы легче было наблюдать за текущим статусом того или иного заказа, на разных стадиях они отображаются разным цветом.

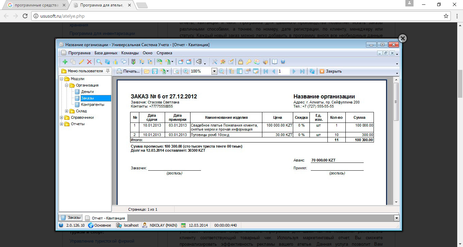

На рисунке 1 представлен интерфейс универсальной системы учета.

Рисунок 1 – Интерфейс программы «Универсальная Система Учета»

Основные функции данного программного обеспечения:

• одновременная работа нескольких пользователей;

• логин пользователя защищен паролем;

• возможность изменения пароля;

• понятный интерфейс;

• возможность выбора из списка заготовок цветовой схемы для отображения окон;

• формирование отчета с логотипом и реквизитами предприятия;

• возможность работы с несколькими открытыми окнами, между которыми можно легко переключаться с помощью вкладок;

• в настройках программы можно задать название организации, контактные данные и реквизиты;

• поддерживается массовая e-mail и смс-рассылка;

• аудит по действиям каждого пользователя [2].

Стоимость программного средства «Универсальная Система Учета» зависит от количества пользователей. Так стоимость первого пользователя (лицензии) составляет 10 000 рублей, каждого последующего – по 8 000 рублей. Следовательно, на предприятии, где пользователями системы будут 10 человек, стоимость программного обеспечения составляет 82 тысячи рублей.

1.2.2 «Управление швейным бизнесом»

Следующее программное обеспечение «Управление швейным бизнесом».

Данное программное обеспечение имеет три версии: базовая, стандарт и профессиональная. В зависимости от версии поддерживает следующие функции:

• единая база клиентов: хранение истории взаимоотношений с клиентами, уменьшение рисков потери клиента, управление электронной рассылкой информации об услугах и изделиях ателье;

• складской учет и планирование закупок: контроль остатков и движения запасов (тканей, фурнитуры, готовых изделий и покупных товаров на любом складе);

• учет ткани в двух единицах измерения (в метрах и рулонах), оптимизация складского учета, учет по цветам и размерам ткани;

• учет заказов: хранение истории заказов, контроль движения заказов клиента на каждом этапе: от приема до выдачи готового заказа клиенту;

• учет бланков строгой отчетности (БСО): формирование БСО в соответствии с законодательством РФ, ведение журнала учета БСО;

• розничная продажа тканей, фурнитуры и других товарных запасов, оперативный учет розничной выручки, оптимизация работы кассира-продавца с помощью РМК (удобное рабочее место кассира);

• подключение торгового оборудования: минимизация ошибок ввода информации при подборе, увеличение скорости обслуживания клиентов, сокращение времени на выполнение рутинных операций (приемка, перемещение, продажа, инвентаризация и другие), формирование и печать этикеток и ценников;

• учет наличных и безналичных оплат в ателье: анализ и контроль взаиморасчетов с клиентами и поставщиками, анализ движения денежных средств;

• ценообразование: формирование прейскурантов цен на пошив и ремонт, анализ цен реализации и поступления;

• учет зарплаты: кадровый учет сотрудников, расчет заработной платы швеям процентом от выручки, по окладу, по сдельным расценкам и другим различным схемам мотивации, контроль исполнения заданий на работу, планирование загрузки персонала [3].

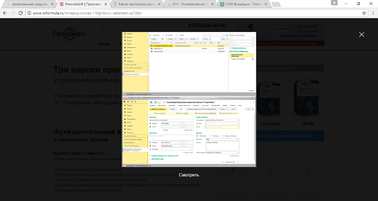

Также данное программное средство поддерживает множество других функций. На рисунке 2 показан интерфейс программы «Управление швейным бизнесом».

Рисунок 2 – Интерфейс программы «Управление швейным бизнесом»

Стоимость программного средства в зависимости от версий варьируется от 7600 рублей за базовую и до 49000 рублей за профессиональную.

1.2.3 Конфигурация «Ателье»

Следующее рассматриваемое программное обеспечение – это конфигурация «Ателье» от разработчика программ для дома и офиса «Простой софт».

Конфигурация «Ателье» предназначена для комплексной автоматизации работы ателье по ремонту и пошиву одежды, а также магазинов тканей. Данная программа позволит усовершенствовать процесс обслуживания клиентов благодаря ведению всестороннего учета. Имеется возможность учета заказов клиентов, оказанных услуг и проданных товаров, складской учет (приход и продажа товаров, списание материалов для пошива, состояние склада) а также получение отчетов по этим данным. Хранение контактной информации о клиентах. Конфигурация легко и быстро настраивается под конкретные требования заказчика.
