Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«ДАЛЬНЕВОСТОЧНЫЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ПУТЕЙ СООБЩЕНИЯ»

Кафедра "Электротехника, электроника и электромеханика"

Студент	Е.О. Фомин
Руководитель	Е.Е. Тен
Нормоконтроль	А.И. Моисеева

Хабаровск – 2017

Министерство транспорта Российской Федерации

Федеральное агентство железнодорожного транспорта

федеральное государственное бюджетное образовательное учреждение

высшего образования

«Дальневосточный государственный университет путей сообщения»

(ДВГУПС)

Электроэнергетический институт Кафедра Электротехника, электроника и электромеханика

(наименование УСП) (наименование кафедры)

Направление (специальность) 13.03.02 Электроэнергетика и электротехника ______

(код, наименование направления или специальности)

УТВЕРЖДАЮ:

Зав. кафедрой_____________

«_____» ________________г.

З А Д А Н И Е

на выпускную квалификационную работу студента

Фомина Евгения Олеговича

(фамилия, имя, отчество)

1.Тема ВКР: « Модернизация системы управления фонтанами на нижних прудах г.Хабаровска »

утверждена приказом по университету от «30» апреля 2017 г.

2. Срок сдачи студентом законченной ВКР «20 » июня 2017 г.

3. Исходные данные к ВКР Руководство по эксплуатации фонтанного комплекса; остальные исходные данные приводятся в пояснительной записке.

4. Содержание расчетно-пояснительной записки (перечень подлежащих разработке вопросов)

1) Описание устройства и работы городских фонтанов.

2) Постановка задачи модернизации.

3) Разработка системы частотного регулирования насосами.

4) Разработка структурной схемы системы управления фонтанами.

5) Выбор оборудования модернизируемой системы.

6) Настройка оборудования системы управления фонтанами.

5. Перечень графического материала (с точным указанием обязательных чертежей)

1)Чертеж фонтана. 2)Структурная схема системы управления фонтанами 3)Блок-схема программы работы програмируемого реле 4)Чертеж двигателя.

6. Дата выдачи задания 28 апреля 2017 г.

Календарный план

выполнения выпускной квалификационной работы

Студент _____________________________________________

Руководитель ВКР ____________________________________

Abstract

In this project, we are modernizing the fountain control system in the lower ponds of the city of Khabarovsk. The relay-contactor control scheme of modern, built on the basis of frequency converters and programmable logic controllers will be replaced, as well as replacement of pumps and selection of engines.

РЕФЕРАТ

Работа содержит 68 страниц, 68 рисунков, 6 таблиц, 4 чертежа, 10 источников.

МОДЕРНИЗАЦИЯ СИСТЕМЫ УПРАВЛЕНИЯ ФОНТАНАМИ НА НИЖНИХ ПРУДАХ ГОРОДА ХАБАРОВСКА, ЗАМЕНА РЕЛЕЙНО-КОНТАКТОРНОЙ СХЕМЫ УПРАВЛЕНИЯ, РАЗРАБОТКА СИСТЕМЫ ЧАСТОТНОГО РЕГУЛИРОВАНИЯ НАСОСОВ, ЗАМЕНА НАСОСОВ, НАСТРОЙКА ОБОРУДОВАНИЯ

Объектом проекта является фонтаны на нижних прудах города Хабаровска.

Цель проекта – модернизация системы управления фонтанами на нижних прудах города Хабаровска.

В ходе выполнения выпускной квалификационной работы были описаны мероприятия по модернизации системы управления фонтанами на нижних прудах города Хабаровска; была обоснована актуальность модернизации существующего управления пуском насосов фонтанов и приведены основные недостатки существующей релейно-контакторной системы управления.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 8

1 ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ ГОРОДСКИХ ФОНТАНОВ 9

1.1 Классификация фонтанов 9

1.2 Устройство фонтана 14

1.3 Обзор конструктивных элементов и механизмов объекта модернизации. 15

1.4 Постановка задачи модернизации системы управления 19

1.4.1 Обзор существующей релейно-контакторной системы управления 19

1.4.2 Описание целей модернизации 21

1.4.3 Обзор системы управления, построенной на основе частотного регулирования. 22

2 РАЗРАБОТКА СИСТЕМЫ ЧАСТОТНОГО РЕГУЛИРОВАНИЯ НАСОСОВ 26

2.1 Структурная схема системы управления 26

2.2 Построение алгоритма функционирования системы управления 27

2.3 Выбор оборудования модернизируемой системы 28

2.3.1 Подбор насоса 28

2.3.2 Подбор частотного преобразователя 32

2.3.3 Выбор программируемого реле 41

2.3.4 Подбор графической панели 43

2.3.5 Выбор датчика уровня воды 45

2.4 Разработка принципиальной схемы 47

3 ПРОГРАММИРОВАНИЕ И НАСТРОЙКА ОБОРУДОВАНИЯ СИСТЕМЫ УПРАВЛЕНИЯ 50

3.1 Разбработка панели управления фонтанами 50

3.2 Настройка преобразователя частоты 55

3.2.1 Базовая настройка ПЧ 57

3.2.2 Настройка привода 59

3.2.3 Назначение входов выходов: 61

3.2.4 Настройка управления ЭП 62

3.2.5 Прикладные функции 63

3.2.6 Управление при неисправностях 64

ЗАКЛЮЧЕНИЕ 67

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 68

ВВЕДЕНИЕ

В наше время тяжело представить город без фонтанов. Они придают завершенность и совершенство архитектурной композиции ландшафта и окружающей территории, обеспечивают природную красоту рядом с нами, создают благоприятную экологическую ситуацию, являются центром притяжения горожан и гостей города, рядом с ними люди расслабляются и отдыхают.

С развитием технологий фонтаны становились всё более сложным механизмом, состоящим из множества связанных друг с другом элементов, осветительными приборами и музыкой. Так появились современные светомузыкальные фонтаны со сложным алгоритмом работы и разнообразностью используемой аппаратуры, позволяющей струям воды «петь и танцевать» под звучащую музыку. Управление работой такого фонтана ведется с помощью специального программного обеспечения и оборудования.

Однако такие сложные системы нуждаются в точной настройке специалистами и периодическом обслуживании. Для фонтанов городских прудов города Хабаровска возникли актуальные проблемы. Например, на нижних прудах используется более 35 насосов и при ежедневном их использовании и частых пусках с немалой периодичностью они выходили из строя.

Поэтому в данной работе будет рассмотрен вариант по модернизации фонтанов на нижних прудах города Хабаровска:

• замена релейно-контакторной схемы управления современной, построенной на основе частотных преобразователей и программируемых логических контроллеров;

• замена насосов и подбор двигателей

— разработка алгoритма рабoты системы и разрабoтка схем;

1 ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ ГОРОДСКИХ ФОНТАНОВ

1. Классификация фонтанов

Фонтан – это сооружение, в котором вода под действием оказываемого на неё давления устремляется вверх( в сторону) при помощи насосов или разностью уровней воды источника и фонтана.
Фонтанный комплекс создает благоприятную экологическую ситуацию в современном промышленном городе. Городские фонтаны различаются размером, архитектурной формой, количеством и направлением струй, а также способом подачи воды.

Основные типы фонтанов бывают:

• декоративные с природными родниками;

• фонтаны со струями, падающими в водоем;

• фонтаны с чашами и со струями, падающими в верхнюю чашу;

• каскады фонтанов со множественным переливом воды.

Классификация фонтанов:

а) по условиям эксплуатации — ландшафтные (на открытом воздухе) и интерьерные (в помещениях);

б) по расходу воды — малые (расход воды = 0,8-2 л/с), средние (расход воды до 50 л/с), большие (расход воды свыше 50 л/с);

в) по архитектурно-скульптурному оформлению – декоративные, скульптурные, каскады, водопады.

Для водоснабжения фонтанов могут быть использованы: ручьи, родники, речки, бассейны, пруды, резервуары, городской водопровод и другие водоемы.

Для создания напора необходимо, чтобы уровень источника воды находился выше уровня точки поднятия струи. Если это условие выполнить невозможно, то используют насосную подкачку.

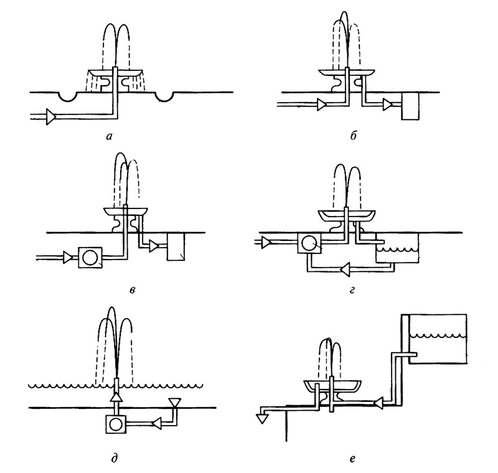

Способы водоснабжения фонтанов бывают различными и представлены на рисунке 1.1:

а — от городского водопровода со сбросом воды в лоток; б — от городского водопровода со сбросом воды в сеть водостока; в — из различных источников с помощью, насоса со сбросом в водосточную систему; г — с помощью насоса из специальной емкости для воды или другого источника со сбросом в этот же резервуар (рециркуляция воды); д — с помощью насоса из водоема, в котором расположен фонтан со сбросом воды в него же; е — из местного источника, расположенного выше форсунки, с прямым сбросом в водоем

Рисунок 1.1 - Способы водоснабжения фонтанов

Существует множество форм фонтанов, которые могут различаться по мощности и высоте струй, по оформлению, скульптурному и архитектурному, и по технической сложности.

Из них можно выделить наиболее распространенные, на основе которых создаются более сложные фонтаны:

— с галькой;

— с жерновым камнем;

— фонтан-родник;

— из одной водной струи;

— многоструйный;

— с одной чашей;

— из нескольких чаш с переливом воды;

— с использованием скульптур;
