Камера SONYEVI-D70 сочетает в себе высокое качество передачи цвета с гибкостью дистанционного управления, панорамированием, наклоном, масштабированием. Камера снабжена такими функциями, как функция контроля и последовательного управления, что делает ее оптимальным выбором для использования в дистанционном обучении, проведения видео совещаний и др. Аналог этой камере Logitech ConferenceCam Connect.Она так же подходит по техническим параметрам, как SONYEVI-D70. Но из-за высокой стоимости мы вынуждены отказаться от использования этой камеры.

2.2 Система озвучивания помещения

Эта система обеспечивает акустическую трансляцию музыкально-речевых программам в помещении конференц-зала с возможностью выбора источника звука и регулировки его параметров.

Система позволяет реализовывать озвучивание докладов, выступлений, сеансов видеоконференцсвязи, видеофильмов или прочих видеоматериалов.

В конференц-зале имеются следующие источники звука:

• видеокодек Polycom HDX 7000-720;

• профессиональный цифровой аудио рекордер MarantzPMD580 ;

• Конгресс-система Televic Confidea CU 2500;

Конгресс система TelevicConfideaCU 2500 является идеальным решением для проекта, поскольку не только объединяет микрофонные пульты в единую систему, каждым элементом которой можно управлять, но и может выполнять функции синхронного перевода, благодаря наличию в своей базовой конфигурации поддержки 4ех языков.

В процессе выбора микрофонных пультов, совместимых с центральным блокомTelevic Confidea CU 2500, было решено использовать для проекта TelevicL-DD, по причине, что среди всех пультов линейки Televic он наиболее оптимален с точки зрения качества звука и наличия необходимых функций (присутствие кнопки запроса включения/выключения микрофона).

TelevicL-DD – это микрофонный пульт с разъемом для съемного микрофона для индивидуального использования.

Пульты соединяются последовательно посредством сетевого кабеля стандарта Cat 5 с разъемами RJ45. Разъемы скрыты в основании устройства, а кабели фиксируют двумя канавками в его корпусе. Пульты позволяют проводить конференцию в режимах «без запроса», «по запросу», «перехват» «очередь».

Среди семейств профессиональных аудиорекордеров выделяют два популярных производителя Roland и Marantz. Требуемый аудиорекордер должен удовлетворять ряду требований: высокой скоростью записи, возможность управления по сети, низкий уровень шумов на выходе, высокое качество звука. Подобным требованиям удовлетворяют только аудиорекордер Roland R-88 и Marantz PMD 580. Исходя из экономических соображений был выбран Marantz PMD 580. Альтернативами выбора были Zoom H6 и TASCAM DR-100. Данный рекордер работает со стандартными линейными и аналоговыми источниками и осуществляет запись в цифровых аудио форматах на карты памяти CompactFlash или Microdrive.

Функционал сети позволяет сохранять записанные файлы в папку общего доступа и обеспечивает простой и удобный веб-интерфейс для управления рекордером по сети. РMD580 можно настроить таким образом, чтобы можно было начинать и останавливать запись по расписанию, основываясь на предустановках начальной и конечной точки записи.

Наиболее распространенной проблемой с длинными записями является трудность в поиске одного или нескольких конкретных участков для воспроизведения. PMD580 имеет несколько способов, чтобы отметить начальные и конечные точки нужных интервалов записи («дата и время» и «треки»).

2.3 Устройства коллективного отображения видеоинформации

Несмотря на то, что средства отображения визуальной информации присутствовали в видеоконференцзале еще до его модернизации, и не имеют непосредственного отношения к реализовываемому проекту, стоит уделить им немного внимания для получения полной картины об устройстве видеоконференцзала. В качестве устройства отображения информации в конференцзале установлен проектор EpsonEB-460i.

2. 4 Система управления

Система управления залом выполнена на оборудовании фирмы Crestron. Она обеспечивает гибкую интеграцию всех функций зала и возможность легкого интуитивно понятного изменения режимов функционирования всего оборудования. Основным блоком, реализующим все функции управления, является процессор CrestronQM(i)-RMC. Процессор имеет порты управления различными устройствами. При помощи портов RS-232 производится управление конгресс-системойTelevicConfideaCU 2500 и профессиональным цифровым аудиорекодером Marantz PMD 580;

При помощи порта Ethernet выполняется спряжение с управляющей цифровой панелью X-PANEL, а также производится управление устройствами визуализации.

2.4.1 Контроллер управления Crestron QM(i)-RMC

Crestron QM(i)-RMC - это управляющий процессор Crestron, использующий интерфейс Ethernet. Применяется для управления устройствами, работающими по протоколу IP, например, проекторами, коммутаторами видео- и аудиосигналов, средствами освещения и пр. Для простоты управления Crestron QM(i)-RMC работает в связи с сенсорными панелями Crestron, а также поддерживает технологию Crestron XPane и может управляться с ПК. Контроллер управления Crestron QM(i)-RMC обладает оперативной памятью 32 Мб, может подключать Ethernet – 10/100 Mbps, полный/полудуплекс, статический IP и DHCP, SSL, TCP/IP, UPD/IP, CIP, SMTP, SNMP и обладает другими полезными параметрами.

2.4.2 Панель управления CrestronX-PANEL

Управление видеоконференцсвязью осуществляется с помощью программной панели CrestronX-PANEL или пульта управления видеокодека. В программе заложена возможность выбора необходимой камеры, настройка и сохранение позиций микрофонов, а так же управление состоянием кодека.

При первом запуске, контроллер регистрирует видеокодек Polycom HDX7000-720 в сети, и в случае установленного соединения, в верхней части экрана появляется сообщение «Соединение с кодеком установлено». В случае, когда кодек выключен (обесточен), либо нарушена работа с сетью, появляется сообщение «Нет соединения с кодеком», при этом программа выполнять свои функции не будет.

Предусмотрена возможность портирования базовой версии программы на мобильные устройства AppleiPhone.

Особенностями программной панели управления являются:

• настройка предустановленных позиций (пресетов) камер Polycom и Sony;

• проверка предустановленных позиций (пресетов) камер Polycom и Sony;

• автоматическое соединение с видеокодеком Polycom HDX 7000-720 при запуске;

• управление и настройка с любого компьютера, находящегося в одной подсети с системой ВКС.

• управление состоянием кодека.

2.5 Установка выбранного оборудования для проведения
видеоконференцсвязи

Все оборудование располагается в помещении конференц-зала:

• основное оборудование находится в рэковой стойке;

• проектор установлен на специальной телескопической стойке;

• видеокодек и контроллер управления расположены под техническим подиумом;

• камера Polycom Eagle Eye Camera 3 и микрофонные станции установлены на столе делегатов;

• камера SONY EVI-D70 крепится к потолку при помощи креплений.

Соединение оборудования осуществляется при помощи кабелей, идущих в комплекте с системой, укладка кабелей производится в кабель каналы.

Центральным звеном системы управления, является контроллер Crestron QM(i)-RMC, расположенный в техническом подиуме. Для взаимодействия с блоком конгресс-системы Televic и модулем цифрового аудио записывающего устройства Marantz, между техническим подиумом и рэковым шкафов, в котором установлено оборудование, проброшены два кабеля RS-232 (DB9). Управление видео кодеком Polycom и проектором Epson, а так же связь с программной средой управления X-Panel, осуществляется посредством сети Ethernet.

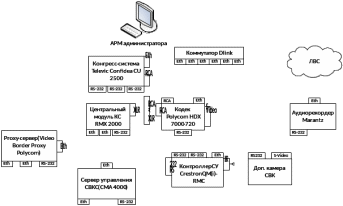

Схема коммутации оборудования представлена на рисунке 2.1

Рисунок 2.1 – Схема подключения оборудования для видеоконференцсвязи.

3. Расчет объема жесткого диска аудио-рекордера

3.1Общие положения

В состав системы видеоконференцсвязи включен аудио-рекордер Marantz PMD 580, предназначенный для записи в различных аудиоформатах проводимых конференций. Запись осуществляется на карты памяти Compact Flash или Microdrive. Бывает, что по объективным причинам некоторые люди, чье нахождение на видеоконференции крайне желательно, не могут на ней присутствовать, или же информация, озвученная в ходе совещания крайне важная и не простая для запоминания, в таких случаях идеальным решением будет запись проводимой конференции.

Для того чтобы правильно настроить аудио-рекордер и подобрать карту памяти достаточного объема произведем расчеты по статистическим данным использования видеоконференции за прошлый год (таблица 3.1).

Как видно из таблицы, переговоры ведутся с двумя абонентами: с пунктом N и пунктом N.Переговоры с пунктами N и M очень важны для компании, поэтому их запись необходимо хранить не меньше года. По окончании срока хранения файлов, они будут автоматически удалены.

По просьбе заказчика, разговоры с пунктом N носят более важный характер, чем с пунктом M. Поэтому срок хранения информации будет разный. С пунктом N год, а с пунктом M пол года.

Для того чтобы иметь уверенность в том, что на карте памяти всегда будет место для записи, необходимо знать, какой предполагаемый объем информации должен быть на нее записан. То есть, другими словами, нужно знать, какова средняя продолжительность любого разговора, зная количество этих разговоров. Для решения этой задачи подходят методы математической статистики и теории вероятности.

Согласно правилам математической статистики, для того, чтобы узнать характеристики выборки( центр распределения и среднее квадратическое отклонение), необходимо ее проанализировать, используя определенный алгоритм:

• группировка выборки в вариационный ряд (от большего к меньшему, где количество повторений каждого значения – это частота появления элемента выборки, из которой можно узнать вероятность появлений каждого значения;

• нахождение центра распределения несколькими способами для последующего выбора центра распределения среди полученных результатов;

• нахождение среднего квадратического отклонения, которое характеризует размах выборки;

• исключение из выборки подозрительных результатов, называемых «грубыми ошибками» и «портящих» статистику», по различным критериям;

• уточнение СКО и центра распределения по выборке, полученной после исключения ошибочных результатов;

• проверка распределения на нормальность по составлому критерию d.

Так как сроки хранения информации и среднее время разговора для каждого из двух адресатов разное, имеет смысл анализировать все две выборки отдельно. Ниже представлена общая таблица со статистикой переговоров компании за 2015 год.

Таблица 3.1 Статистика переговоров компании за 2015г.

Абонент	Дата	Продолжительность вызова, мин.	Дата	Продолжительность вызова, мин
Пункт N	12.01.15	32	05.07.15	43
	21.01.15	37	26.07.15	26
	25.01.15	38	12.08.15	49
	28.01.15	15	26.08.15	17
	06.02.15	27	02.09.15	30
	11.02.15	20	09.09.15	32
	18.02.15	17	16.09.15	42
	25.02.15	35	23.09.15	14
	Продолжение таблицы 3.1
	04.03.15	28	30.09.15	31
	11.03.15	26	02.10.15	46
	18.03.15	29	07.10.15	29
	25.03.15	30	14.10.15	15
	01.04.15	42	21.10.15	27
	08.04.15	39	28.10.15	25
	15.04.15	34	05.11.15	31
	22.04.15	38	11.11.15	28
	29.04.15	33	18.11.15	19
	06.05.15	24	25.11.15	18
	20.05.15	28	02.12.15	20
	27.05.15	28	09.12.15	44
	03.06.15	31	16.12.15	29
	24.06.15	24	23.12.15	16
			27.12.15	13
Пункт M	16.01.15	22	19.04.15	22
	25.01.15	20	14.06.15	19
	08.02.15	20	22.08.15	24
	21.02.15	25	26.09.15	19
	15.03.15	24	03.10.15	22
	20.03.15	28	23.10.15	23
	28.03.15	18	07.11.15	21
	11.04.15	27	10.12.15	21

3.2 Анализ данных по Пункту N

Анализ статистических данных стоит начать с группировки выборочных значений (здесь и далее – времени одного разговора): представить выборку в виде вариационного ряда (x₁ ≤ x₂ ≤ ... ≤ x_n ), то есть поставить элементы от меньшего к большему (таблица 3.6.2). Где X_i – элемент выборки (продолжительность одного разговора), а m_i – частота появления элемента выборки.

Для выборки из разговоров с пунктом N , вариационный ряд будет представлен 2 и 3 колонкой таблицы 3.2
