Приложение А
Рисунок А.1. Схема расположения оборудования в МЗ
Рисунок А.2. Схема расположения оборудования в рэковом шкафу и техническом подиуме МЗ
Приложение Б
APC Smart-UPSVT, 8000 Watts / 10 kVA
Рисунок Б.1 Источник бесперебойного питания APC Smart-UPSVT, 8000 Watts/10 kVA
Таблица Б.1 Технические характеристики.
Максимальная выходная мощность | 8000 Ватт / 10 kVA |
Максимальное задаваемое значение мощности | 8000 Ватт / 10 kVA |
Номинальное выходное напряжение | 230V,400V 3PH |
Надпись об уровне выходного напряжения | Возможно конфигурирование для работы с трехфазным выходным напряжением номиналом 380 : 400 или 415 В |
Продолжение таблицы Б.1Технические характеристики
Эффективность под полной нагрузкой | 96% |
Выходная частота (синхронизированная с электросетью) | 47-53 Гц для номинала в 50 Гц |
Пик-фактор | Неограниченный |
Тип формы напряжения | Синусоидальный сигнал |
Выходные соединения | (1) Hard Wire 4-wire (3PH + G) (1) Hard Wire 5-wire (3PH + N + G) (1) ScrewTerminals |
КПД при половине нагрузки | 94% |
Необходимая защита от перегрузки по выходному току | 20A |
Байпас | Встроенный байпас для выключения системы из цепи при проведении работ, встроенный аварийный байпас |
Тип батареи | Свинцово-кислотные с регулирующими клапанами (VRLA) |
Предварительно установленные батареи | 1 |
Продолжение таблицы Б.1Технические характеристики
Батарейные отсеки пусты | 1 |
Типовое время перезарядки | 5 часов |
Сменный комплект батарей | SYBT4 |
Количество сменных комплектов батарей | 1 |
Напряжение на полностью заряженной батарее | +/-154 V |
Максимальная высота | 1490.00 mm |
Максимальная ширина | 353.00 mm |
Максимальная глубина | 813.00 mm |
Масса нетто | 305.00 КГ |
Масса брутто | 335.91 КГ |
Цвет | Черный |
Приложение В
Дизельная электростанция Kipor KDE36SS3
Рисунок В.1 Дизельная электростанция Kipor KDE36SS3
Таблица В.1 Технические характеристики.
Модель | KDE36SS3 |
Максимальная мощность | 33 кВА / 26 кВт |
Номинальная мощность | 30 кВА / 24 кВт |
Базовая мощность | 24 кВА / 19 кВт |
Максимальная сила тока, А | 48 |
Номинальный ток в основном режиме, А | 43 |
Напряжение, В | 230/400 |
Модель двигателя | KD498G |
Кол-во и расположение цилиндров | 4, рядное |
Продолжение таблицы В.1Технические характеристики
Максимальная мощность двигателя, кВт | 30 |
Частота вращения, об/мин | 1500 |
Тип охлаждения | Жидкостное |
Объём двигателя, л | 2.771 |
Объём масляной системы, л | 8.5 |
Удельный расход топлива, л/кВт*ч | 0.349 |
Расход топлива при 100% нагрузке, л/час | 8.4 |
Расход топлива при 75% нагрузке, л/час | 6.28 |
Модель альтернатора | KDS36 |
Тип альтернатора | Синхронный |
Стабильность выходного напряжения, % | 1 |
Стабильность выходной частоты, % | 1 |
КПД двигателя, % | 32 |
КПД альтернатора, % | 88 |
КПД силовой установки, % | 28.2 |
Размер, мм | 1900x950x1200 |
Ёмкость бака, л | 95 |
Макс. автономия (при нагрузке 100%), ч | 11.3 |
Макс. автономия (при нагрузке 75%), ч | 15.1 |
Масса, кг | 1120 |
Приложение Г
Функция распределения Лапласа

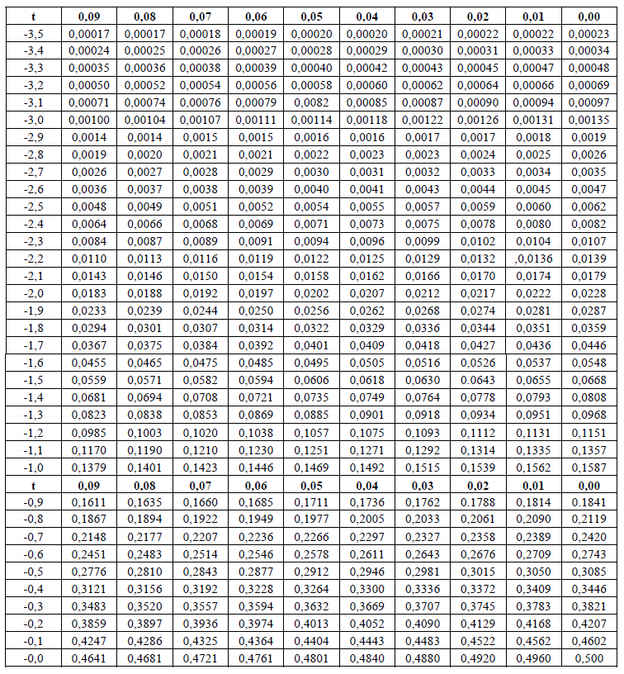

Т аблица Г.1 – Значения функции распределения Лапласа
Продолжение таблицы Г.1 Значения функции распределения Лапласа
