По полученным таблицам построим монтажные графики.

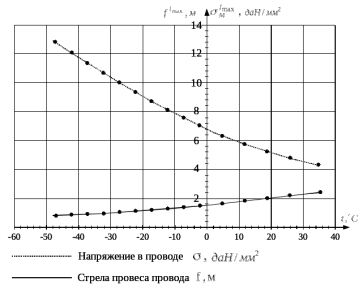

Рисунок 6.1. Монтажный график для провода АС-120/19 на втором анкерном участке при длине пролета 267 м
По данному графику можно сделать вывод, что с возрастанием температуры окружающей среды напряжения в проводах уменьшаются, т.е. в соответствии с законами физики [11] провода расширяются, что приводит к увеличению стрелы провеса. С понижением температуры происходит обратный процесс: при низких температурах происходит сжатие материала проводов линии, в связи с этим возрастают напряжения в проводах и соответственно уменьшается стрела провеса.

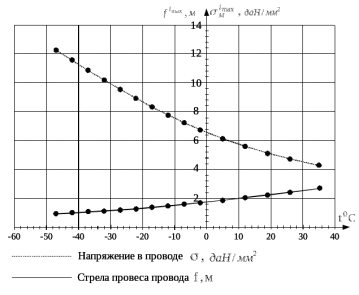

Рисунок 6.2. Монтажный график для провода АС-120/19 на втором анкерном участке при длине пролета 164 м
По данному графику можно сделать вывод, что с возрастанием температуры окружающей среды напряжения в проводах уменьшаются, т.е. в соответствии с законами физики [11] провода расширяются, что приводит к увеличению стрелы провеса. С понижением температуры происходит обратный процесс: при низких температурах происходит сжатие материала проводов линии, в связи с этим возрастают напряжения в проводах и соответственно уменьшается стрела провеса.

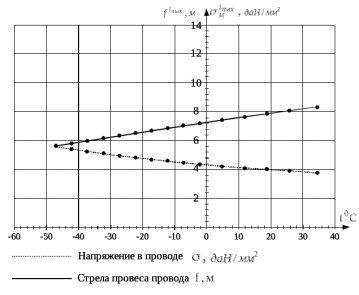

Рисунок 6.3. Монтажный график для провода АС-120/19 на третьем анкерном участке при длине пролета 273 м
По данному графику можно сделать вывод, что с возрастанием температуры окружающей среды напряжения в проводах уменьшаются, т.е. в соответствии с законами физики [11] провода расширяются, что приводит к увеличению стрелы провеса. С понижением температуры происходит обратный процесс: при низких температурах происходит сжатие материала проводов линии, в связи с этим возрастают напряжения в проводах и соответственно уменьшается стрела провеса.

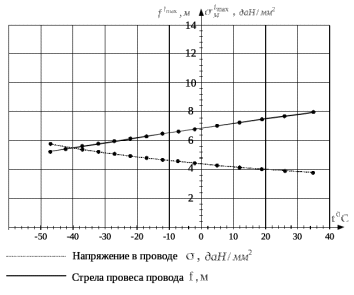

Рисунок 6.4. Монтажный график для провода АС-120/19 на третьем анкерном участке при длине пролета 157.5 м
По графикам рис. 6.1–6.3 видно, что стрелы провеса и монтажные напряжения в проводе не превышают допустимых значений. Построение монтажных графиков можно считать законченным.
7. ГРОЗОЗАЩИТА И ЗАЗЕМЛЕНИЕ
Наиболее эффективным способом защиты линий электропередачи является применение заземленных тросовых молниеотводов, подвешиваемых по всей длине. Их используют на линиях с металлическими и железобетонными опорами 110 кВ и выше.
Согласно ПУЭ [1], воздушные линии напряжением 110 кВ и выше на металлических и железобетонных опорах должны быть защищены по всей длине грозозащитными тросами. Для нашей линии используем грозозащитный трос марки С-50. Физико-механические характеристики троса: модуль упругости
; температурный коэффициент линейного удлинения
.
При монтаже грозозащитного троса необходимо соблюдать следующие условия [2]:
-
Трос должен обеспечивать необходимый угол защиты проводов. При одном грозозащитном тросе защитный угол
должен быть не более 300. -
Наименьшее расстояние по вертикали между тросом и проводом в середине пролёта при температуре +150С и без ветра должны быть не менее 4.4 м при длине пролёта 220 м.
Так же необходимо определить напряжение грозозащитного троса и сравнить с допустимым значением. Напряжения буду находить для следующих трех условий:
-
Режим гололеда.
-
Режим низшей температуры.
-
Режим среднегодовой температуры.
Стрела провеса троса определяется
при температуре +150С и отсутствии ветра определяется по формуле (7.1).
| (7.1) |
, где
– стрела провеса провода в середине пролёта при температуре +150С без ветра,
м;
– разность подвеса троса и провода на опоре,
м;
– требуемое расстояние между тросом и проводом в середине пролёта при температуре +150С,
м.
Подставим известные параметры в формулу (7.1) и рассчитаем стрелу провеса троса при температуре +150С и отсутствии ветра:
м.
Зная стрелу провеса определим соответствующее напряжение в тросе по формуле (7.2),
:
| (7.2) |
.Подставим известные параметры в формулу (7.2) и рассчитаем напряжение в тросе:
.
Это значение подставляем в уравнение состояния (7.3) провода для определения напряжения во всех требуемых режимах.
| (7.3) |
.При этом напряжения при низшей температуре, гололёде и среднегодовой температуре не должны превышать допустимых значений. Если рассчитанные напряжения получатся больше допустимых напряжений, то необходимо будет заменить грозозащитный трос на более прочный.
Расчёт произведём с помощью программы Mathcad. Полученные значения занесём в таблицу 7.1.
Таблица 7.1 – Значения напряжений грозотроса
| Расчётный режим | Номер участка | Допустимые значения напряжения | |
| 1 | 2 | ||
|
| 7.97 | 8.14 | - |
|
| 8.195 | 8.37 | 31 |
|
| 8.698 | 8.883 | 31 |
|
| 8.16 | 8.334 | 21,5 |
| Стрела провеса, м | 6.1 | 6.2 | - |
В таблице видно, что полученные значения напряжения не превышают допустимые значения, следовательно выбранный грозозащитный трос С-50 подходит для эксплуатации на данной линии электропередач.
8. РАСЧЕТ НЕОБХОДИМЫХ МАТЕРИАЛОВ ПРИ СТРОИТЕЛЬСТВЕ
Традиционно при строительстве ВЛ 110 кВ используются стальные башенные опоры, выполненные в виде четырехгранных пространственных ферм с элементами поясов и решетки из прокатных уголков. Основное преимущество таких опор – простота в технологии их изготовления. Однако, данные опоры имеют и ряд недостатков:
- значительные трудозатраты на сборку опор на базах монтажных организаций и снижение эффективности загрузки транспортных средств;
- существенные затраты на строительство фундаментов;
- плохая устойчивость опор к пучениям, а также сложность закрепления опор в «слабых» и заболоченных грунтах.
Сметная стоимость проектируемых объектов определяет общую сумму капитальных вложений, необходимую для их сооружения и технического оснащения в соответствии с проектными разработками.
В дипломном проектировании при разработке устройств энергетических объектов допускается укрупненный расчет, без детализации вспомогательных и сопутствующих затрат. Материалы и их стоимость занесем в таблицу 8. Общую стоимость линии умножим на поправочный коэффициент удорожания, kу=1.26.
Таблица 8.1 – Определение общей стоимости высоковольтной линии
| № | Наименование | Количество | Цена за ед., тыс.руб | Стоимость, тыс.руб |
| 1 | Промежуточная опора ЛЭП ПС110-10В | 24 шт. | 470.487 | 11291.688 |
| 2 | Анкерная опора У110-2+5 | 6 шт. | 938.835 | 5.633 |
| 3 | Провод АС-120/19 | 3.435 км. | 80.930 | 277.995 |
Окончание таблицы 8.1
| 4 | Изолятор ПС-120Б | 648 шт. | 0.540 | 349.92 | |
| 5 | Изолятор ПС-70Е | 2304 шт. | 0.430 | 990.72 | |
| 6 | Трос С-50 | 3.435 км. | 28.5 | 97.9 | |
| 7 | Ушко У1-7-16 | 288 шт. | 0.194 | 55.872 | |
| 8 | Ушко У1-12-16 | 72 шт. | 0.194 | 13.968 | |
| 9 | Серьга СР-7-16 | 288 шт. | 0.071 | 20.448 | |
| 10 | Серьга СР-12-16 | 72 шт | 0.071 | 5.111 | |
| 11 | Скоба СК-12-1а | 288 шт. | 0.442 | 127.296 | |
| 12 | Скоба СК-7-1а | 72 шт. | 0.174 | 12.528 | |
| 13 | Зажим поддерживающий ПГН-5-4 | 288 шт. | 1.9 | 547.2 | |
| 14 | Зажим натяжной спиральный НС-15.2-02 | 72 шт. | 0.048 | 3.456 | |
| 15 | Узел крепления КГН-12-3 | 360 шт. | 0.191 | 68.76 | |
| 16 | Гаситель вибрации для грозотроса ГВ-3222-02М | 60 | 0.1 | 6 | |
| 17 | Гаситель вибрации для провода ГВ-3323-02М | 360 | 0.1 | 36 | |
| Общая стоимость линии, тыс.руб. | 17528.1057 | ||||
| Стоимость 1 км линии, тыс.руб. | 5102.796 | ||||
ЗАКЛЮЧЕНИЕ
Рост производства электроэнергии и совершенствования ее передачи и распределения, необходим для развития промышленности, транспорта и других отраслей народного хозяйства. Непрерывно совершенствуя конструкции и оборудование воздушных линий электропередачи, повышаются их надежность и экономичность.
