Экономический эффект (чистый доход (ЧД)) от внедрения СДТС-АПС рассчитаем как разницу в затратах на обслуживание устройств СЦБ до и после1 внедрения СДТС-АПС:

где З₁ и З₂ – соответственно эксплуатационные расходы на обслуживание устройств СЦБ до и после внедрения СДТС-АПС.

Расчет текущих эксплуатационных расходов на обслуживание устройств СЦБ на участке Т–Д

Затраты на техническое обслуживание рассчитываются по формуле:

З₁ = n· З_Р· N· З_ЗПЧ · ОСН· З_НР ,

(3.2)

где n – количество производимых работ за 1 год; З_Р – трудозатраты на проведение работ(чел·час);

N – количество сигнальных установок на участках, где проводятся работы;

З_ЗПЧ – заработная плата исполнителя за 1 час;

ОСН – это ежемесячный сбор денег для обеспечения права работников на социальное страхование, бесплатную медицинскую помощь и государственное пенсионное обеспечение. Отчисления на социальные нужды зачисляются в Пенсионный фонд Российской Федерации (22%), страхование от несчастных случаев для РЖД (0,7%), Фонд социального страхования Российской Федерации (2,9%) и фонды обязательного медицинского страхования Российской Федерации (5,1%);

З_НР – коэффициент приведения накладных расходов – косвенных издержек, возникающих дополнительно к основным затратам предприятия по производству и реализации работ.

Фонд оплаты труда обслуживающего персонала складывается из среднемесячного размера оплаты труда, отчисления на социальные нужны – 30,4%, общепроизводственные и общехозяйственные расходы от прямых затрат, по данным системы ЕК АСУФР). Среднечасовая заработная плата электромеханика – 213,38 р./час (В соответствии с распоряжением «Об индексации заработной платы работников открытого акционерного общества «РЖД» № 306р» от 01.03.2017). Должностной оклад электромеханика составит 24419 рублей.

Стоимость часа работы электромеханика по тарифу:

24419:164,5=148,44р.

С учетом премии (26%); районного коэффициента (30%) и северной надбавки (30%)

148,44·1,26·1,30·1,30 = 316,08р.

Средние трудозатраты в год на выполнение графиковых работ на участке Т–Д составляют 19 чел*час на 1 сигнальную точку автоблокировки в год (с периодичностями: 1 раз в квартал, месяц, год). Дополнительно учитываются трудозатраты на доставку до 1 (одной) точки на перегоне в размере 0,83 чел*часа в год [11]. Также необходимо учитывать, что работа согласно ПТЭ выполняется вдвоем [10].

Учитывая приведённые данные рассчитаем затраты на техническое обслуживание устройств СЦБ:

З₁ = 4·2· 19,83· 316,08· 1,307 · 1,27=407,958 тыс. руб в год.

3.3.3 Расчёт расходов, связанных с эксплуатацией внедряемого

устройства

Расходы на обслуживание устройств СЦБ после внедрения

СДТС-АПС рассчитываются по следующей формуле:

З₂ = Р + З_ДОП , (3.3)

где Р – эксплуатационные расходы на обслуживание устройств СЦБ при внедрении СДТС-АПС;

З_ДОП – дополнительные затраты на содержание СДТС-АПС.

Расчёт эксплуатационных расходов на обслуживание устройств СЦБ при внедрении СДТС-АПС на участке Т­­­–Д определяются следующим образом:

Р = n· З_Р· З_ЗПЧ· ОСН· З_НР ,

где n – количество производимых работ за 1 год;

З_Р – трудозатраты на проведение работ, работы согласно ПТЭ выполняется вдвоем [10];

З_ЗПЧ – заработная плата исполнителя за 1 час;

ОСН – ежемесячный сбор денег для обеспечения права работников на социальное страхование, бесплатную медицинскую помощь и государственное пенсионное обеспечение;

З_НР – коэффициент накладных расходов.

Р  4 2  1,002316,08  1,307  1,2715,561 тыс. руб в год.

Дополнительные затраты при внедрении СДТС-АПС на её обслуживание рассчитываются по формуле:

где З_Э/Э – затраты на электроэнергию;

З_СО – затраты на сервисное обслуживание.

Рассчитаем потребление электроэнергии (в среднем за год) СДТС-АПС на участке Т – Д (кВт/ч в год) при стоимости электроэнергии на

промышленные нужды 3,50 руб. за кВт/ч. в Хабаровском крае.

где N – количество сигнальных установок 4 шт;

P_ПОТР – потребление перегонного комплекта СДТС-АПС, кВт, по Инструкции СДТС-АПС;

Ц_Э/Э – стоимости электроэнергии;

Ч – количество часов работы системы;

Д – количество дней работы системы;

З_{Э / Э} = 4· 0,375· 3,50· 24· 365=98,550 тыс. руб в год.

Затраты на сервисное обслуживание СДТС-АПС проводится 1 раз в 2 года и заключается в снятии контроллера, в проведении поверки на станции и обратной установке контроллера, работа согласно ПТЭ выполняется вдвоем [10].

где n – количество производимых работ за 1 год;

З_РС – трудозатраты на проведение работ по снятию и установке контроллеров по данным компании разработчика [25];

N – количество сигнальных установок на участке, где проводятся работы;

З_ЗПЧ – заработная плата исполнителя за 1 час; З_ПОВ – стоимость поверки по данным компании разработчика [25];

ОСН – ежемесячный сбор денег для обеспечения права работников на социальное страхование, бесплатную медицинскую помощь и государственное пенсионное обеспечение;

З_НР – коэффициент накладных расходов.

З_СО= 0,5(6,624 316,081,307 1,27 1500)=51,998 тыс. руб в год.

Таким образом, дополнительные затраты на содержание равны:

З _ДОП = 98,550 + 51,998 =150,548 тыс. руб в год.

Рассчитаем суммарные эксплуатационные расходы на обслуживание устройств СЦБ при внедрении системы СДТС-АПС на участке Т– Д:

З₂ = 15,561 + 150,548 =166,109 тыс. руб в год.

3.5 Расчёт показателей эффективности проекта

Экономический эффект от внедрения СДТС-АПС составит:

Э_Р = 407,958 + 166,109 =241,849 тыс. руб в год.

Расчет срока окупаемости проекта

В большинстве случаев основным показателем общей экономической эффективности систем и устройств ЖАТ на железнодорожном транспорте выступает чистый дисконтированный доход (ЧДД).

Величина ЧДД при постоянной норме дисконта устанавливается по формуле:

В таблице 3.1 приведен расчет чистого дисконтированного дохода по годам инвестиций.

Таблица 3.1- Чистого дисконтированного дохода

где Е – норма дисконта. Принимаем Е = 0,1.

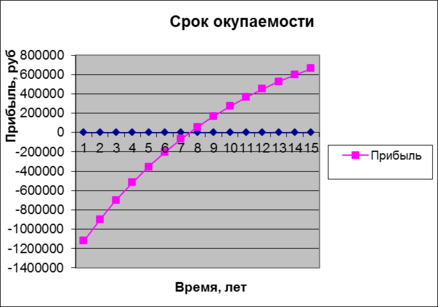

Рисунок 3.1 – Время окупаемости с учетом дисконтирования

Срок окупаемости инвестиций только по экономии эксплуатационных расходов на обслуживание устройств СЦБ составляет 7,5 лет.

4. Безопасность и экологичность проекта

4.1 Общие сведения об освещении и его характеристики

Существенная информация об окружающем нас мире (до 90%) поступает через зрительный анализатор (чувствительный аппарат), состоящий из глаз, зрительных нервов, зрительного центра, размещенного в затылочной доле коры головного мозга. Прием и анализ информации происходит в световом диапазоне 380-760 нм длин электромагнитных волн.

Для зрительного анализатора многообразие окружающего мира представлено разнообразными объектами, предметами, характеризующимися размером, светлотой, контрастом объекта с фоном и удаленностью от глаз. Отчего налицо зависимость между освещенностью объекта, характером зрительной работы (размер объекта различения, контраст объекта различения с фоном, характеристика фона) и функциональным состоянием зрительного анализатора.

Выполнение зрительной работы при недостаточной освещенности рабочего места может привести к развитию некоторых дефектов глаз: близорукость ложная и истинная; дальнозоркость истинная и старческая.

К производственному освещению независимо от источника света предъявляются следующие требования:

• достаточная освещенность, т. е. освещенность объекта должна обеспечить комфортные условия для общей работоспособности;

• равномерность освещения, т. е. освещенность должна быть равномерной во времени и пространстве;

Характеристики освещения.

Световой поток – мощность световой энергии, оцениваемой по световому ощущению, которое испытывает глаз. Единица измерения светового потока – люмен (лм). Величина светового потока является не только физической, но и физиологической.

Освещенность – поверхностная плотность светового потока; единица освещенности – люкс (лк). Это освещенность одного квадратного метра поверхности при падении на него светового потока в один люмен.

Сила света – пространственная плотность светового потока в пределах телесного угла, стерадиан. Единица силы света – кандела (кд).
