Рисунок 3.1 – Пульт дистанционного управления

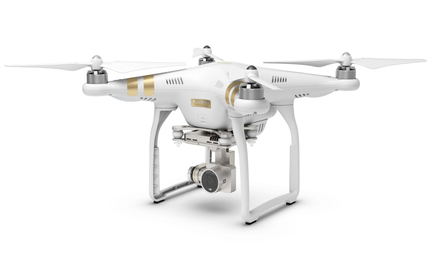

Рисунок 3.2 – Квадрокоптер DJI Phantom 3 Pro

Во время съемки с помощью квадрокоптера необходимо брать во внимание высокоэтажные здания, линии электропередач, системы создания помех связи.

Для съемки на фотоаппарат Canon 600D необходимо предварительно произвести настройки профиля изображения: убрать контраст и насыщенность, таким образом детали изображения в тенях и светах не будут потеряны (рисунок 3.3).

Рисунок 3.3 – Фотоаппарат Canon 600D

3.4 Процесс чернового монтажа

Задача чернового монтажа состоит в создании первичной структуры фильма.

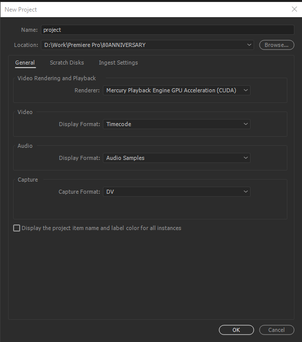

Для начала работы необходимо создать новый проект в программе Adobe Premiere Pro CC2017 (рисунок 3.4)

Рисунок 3.4 – Создание нового проекта

Далее можно приступить к импорту архивных фото и видео, а также отснятого материала (рисунок 3.5).

Рисунок 3.5 – Импорт материала

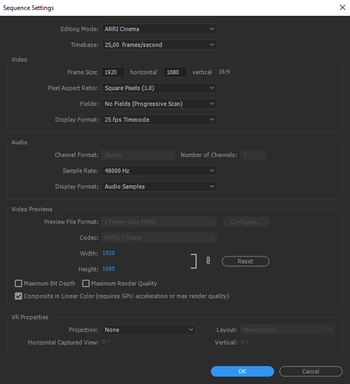

Затем, перейдя в меню «Sequence», необходимо выполнить настройки новой таймлинии согласно техническому заданию (рисунок 3.6).

Рисунок 3.6 – Настройки нового проекта

Теперь необходимо подготовить отснятое интервью: синхронизировать звук с рекордера с видеорядом, а также выбрать планы.

Для синхронизации звука использована программа PluralEyes 3.5.

Добавим видео с двух камер отдельные папки, а также звук с рекордера в третью папку (рисунок 3.7):

Рисунок 3.7 – Импорт материала

Для синхронизации достаточно нажать кнопку «Synchronize». Результат до и после синхронизации представлен на рисунке 3.8:

Рисунок 3.8 – Синхронизация звука

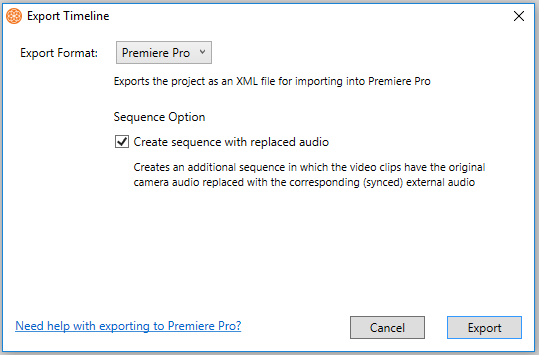

Теперь следует выполнить экспорт данного проекта в Adobe Premiere для дальнейшего монтажа (рисунок 3.9):

Рисунок 3.9 – Экспорт проекта

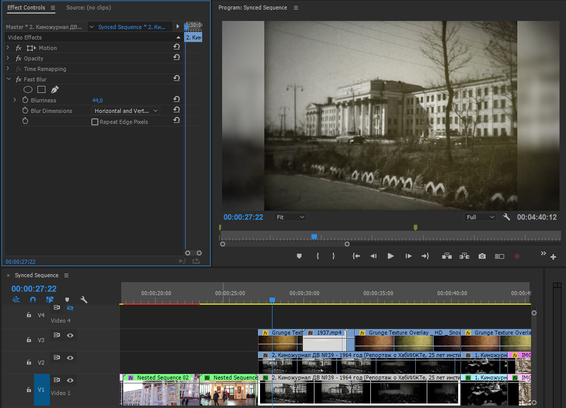

Архивные видео имеют разрешение 1440х1080 пикселей, поэтому по краям кадра будут присутствовать черные полосы. Для их заполнения необходимо дублировать выбранный монтажный отрезок и поместить его на видеодорожку выше, а у исходного отрезка увеличить значение свойства «Scale», которое отвечает за масштаб. Следующим шагом необходимо использовать фильтр «Fast Blur», котороый позволяет размыть изображение. Результат действий представлен на рисунке 3.10.

Рисунок 3.10 – Архивные материалы

Аналогичные действия следует выполнить со всеми другими архивными материалами.

После построения монтажной ленты согласно плану раскадровки представленному в предыдущей главе, можно приступить к созданию инфографики.

3.5 Создание инфографики

Для разработки элементов инфографики используется программа Adobe After Effects CC2017. Технические настройки нового проекта должны соответствовать техническому заданию (рисунок 3.11).

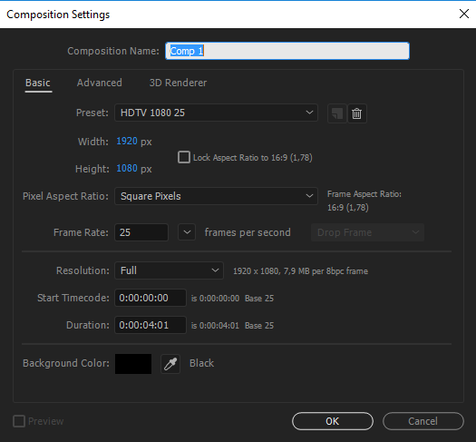

Рисунок 3.11 – Настройки композиции

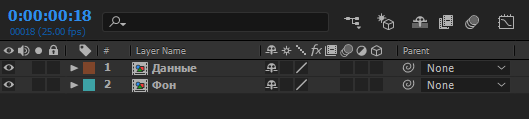

Для работы с фоном и данными необходимо создать две композиции «Фон» и «Данные» (рисунок 3.12):

Рисунок 3.12 – Создание новых композиций

В композиции «Данные» будет содержаться основная анимация, которая заключается в появлении заголовка, плавном смещении вниз и появления даты. Располагать слой заголовка следует выше даты, для того, чтобы создать эффект глубины, с помощью свойства «Position» нужно выполнить анимацию движения заголовка и даты. Для этого необходимо поставить ключевые кадры: первый ключевой кадр будет хранить начальные координаты объекта, а второй координаты места конечного движения. Для придания плавности воспользуемся инструментом «Graph Editor», позволяющий с помощью кривой изменить скорость анимации. Для того, чтобы получить плавность, необходимо создать кривую, представленную на рисунке 3.13. Теперь скорость анимации изменяется от начала до конца нелинейно: плавное ускорение в начале и плавное замедление в конце.

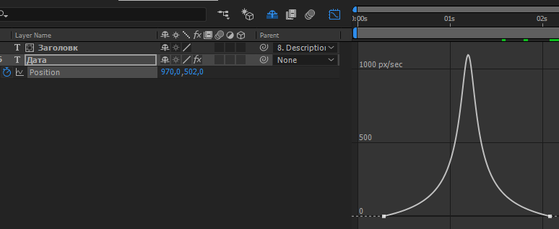

Рисунок 3.13 – Создание кривой

Данный способ использован для придания плавности анимации всех создаваемых объектов инфографики.

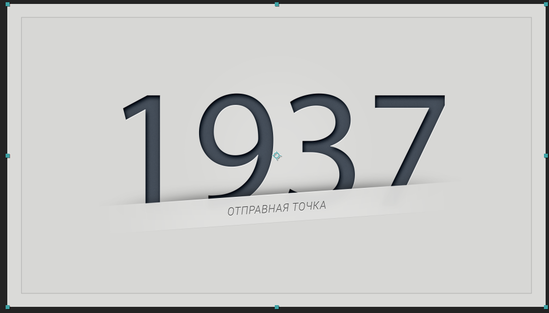

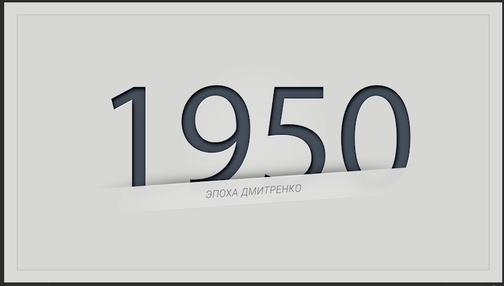

Финальный результат представлен на рисунке 3.14:

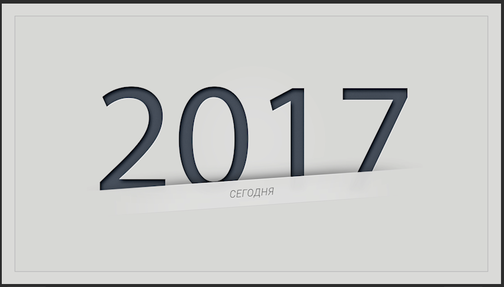

Рисунок 3.14 – Финальный результат

Для создания аналогичных фрагментов, достаточно изменить текст и дату (рисунок 3.15):

Рисунок 3.15 – Финальный результат

Далее необходимо создать фрагмент, отражающий количество выпускников и красных дипломов первого выпуска ДВГУПС в 1944 году. Для этого нужно создать иконку человека в программе Adobe Illustrator CC2017 (рисунок 3.16).

Рисунок 3.16 – Иконка человека

Далее с помощью копирования создаются 84 иконки, выполняется заливка 16 из них, равному количеству студентов с красным дипломом (рисунок 3.17).

Рисунок 3.17 – Копирование иконок

Для добавления заголовка используется инструмент «Text» (рисунок 3.18).

Рисунок 3.18 – Финальный результат

Следующим объектом инфографики является заставка о юбилее университета. Она создана под наклоном вверх, символизируя вектор развития университета (рисунок 3.19):

Рисунок 3.19 – Создание заголовка

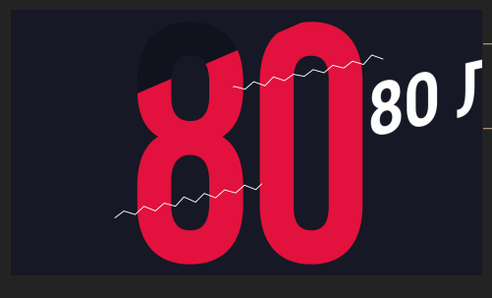

Далее применяется маска-заливка и создается подвижный элемент декора (рисунок 3.20):

Рисунок 3.20 – Добавление элементов декора

Далее необходимо создать наглядное представление структуры ДВГУПС.

С помощью свойства «Slider» создается имитация счетчика чисел, с помощью «Scale» создается плавное появление (рисунок 3.21):

Рисунок 3.21 – Свойство «Slider»

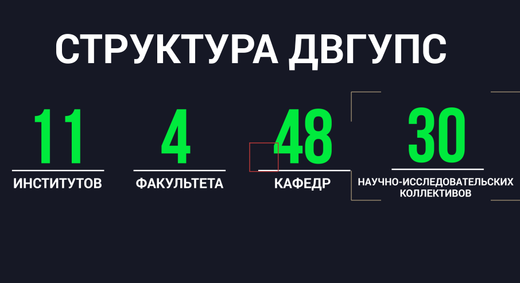

Проделав данные шаги четыре раза, получен следующий результат (рисунок 3.22):

Рисунок 3.22 – Финальный результат

Для создания следующего объекта инфографики используется ранее созданная иконка человека. С помощью копирования создается эффект «толпы». С помощью свойства «Slider» создается счетчик числа учащихся в университете (рисунок 3.23)

Рисунок 3.23 – Фрагмент количества учащихся

Последний объект инфографики – это представление зарубежных партнеров ДВГУПС:

­– Германия;

– Казахстан;

– Китай;

– Вьетнам;

– Япония;

– Северная Корея;

– Южная Корея.

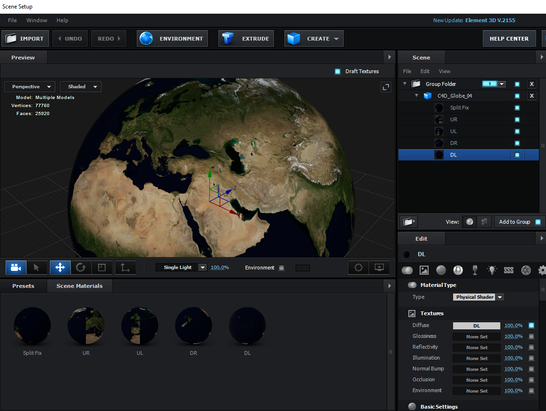

Для создания планеты воспользуемся плагином для программы After Effects «Element 3D». Создадим шар и наложим текстуру планеты Земля, таким образом предоставляется доступ к движению камеры к любой точке (рисунок 3.24).

Рисунок 3.24 – Создание планеты

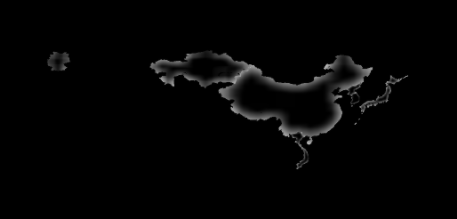

Далее необходимо выделить нужные страны на карте (рисунок 3.25):

Рисунок 3.25 – Выделение стран

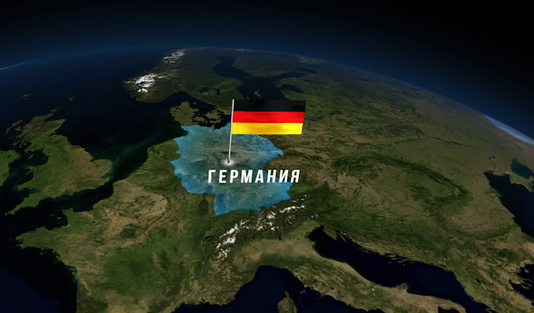

Движение анимации следует начать с Германии, далее необходимо выделить ее границы, в центр страны устанавливается флаг и название (рисунок 3.26)

Рисунок 3.26 – Добавление первой страны

Затем с помощью инструмента «Unified Camera Tool» создается переход к следующей точке на карте – Казахстан (рисунок 3.27):

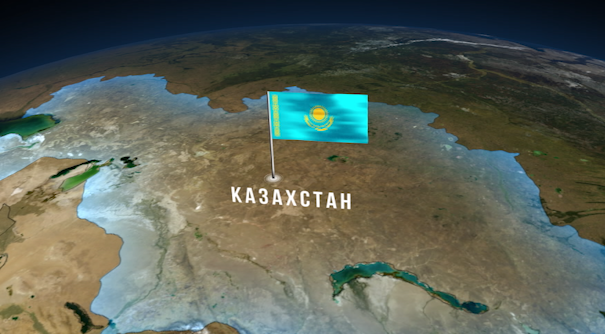

Рисунок 3.27 – Добавление Казахстана

Далее следует произвести аналогичные действия с оставшимися странами.

3.6 Финальный монтаж и публикация готового фильма

Создав все сцены инфографики необходимо выполнить импорт их в ранее созданный проект Premiere Pro (рисунок 3.28):

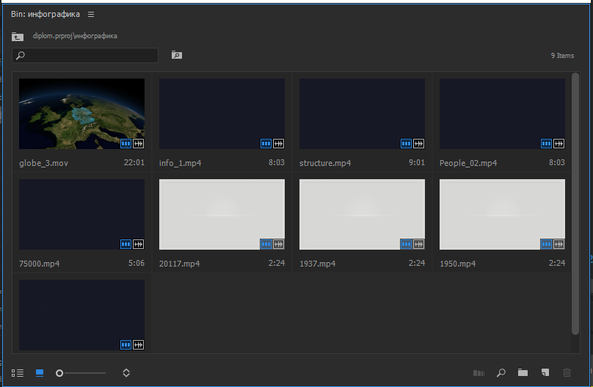

Рисунок 3.28 – Импорт инфографики

После добавления всех сцен инфографики в необходимые места согласно плану раскадровки, необходимо приступить к процессу цветокоррекции.

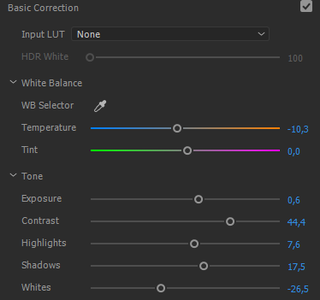

Для цветокоррекции в программе Premiere Pro следует перейти на вкладку «Color» в раздел панели «Lumetri Color». Далее рассмотрен процесс цветокоррекции на примере интервью с руководителем пресс-центра ДВГУПС. В базовых настройках сделаем «температуру» изображение немного «холоднее», так как изначально фотоаппараты фирмы Canon настроены на более желтоватый оттенок. Изначально в настройках камеры убраны насыщенность и контраст для того, чтобы не потерять детали изображения в светах и тенях, теперь следует добавить их обратно (рисунок 3.29).

Рисунок 3.29 – Базовая цветокоррекция

Теперь необходимо добавить немного четкости с помощью ползунка «Sharpen» (рисунок 3.30):

Рисунок 3.30 – Добавление четкости

На данном этапе рекомендуется придать теням синеватый оттенок, а средним тонам и светам оранжевый, это придаст картинки цветовую кино-гамму (рисунок 3.31).

Рисунок 3.31 – Изменение оттенка

На рисунке 3.32 представлено сравнение результатов цветокоррекции до и после:

Рисунок 3.32 – Сравнение цветокоррекции

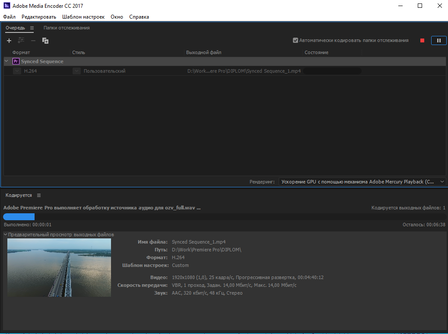

Закончив этап пост-обработки необходимо перейти к заключительному этапу – рендеру финального видео (созданию фотореалистичного изображения). Для этого следует выполнить экспорт таймлинии в программу для рендера Adobe Media Encoder CC (рисунок 3.33)

Рисунок 3.33 – Экспорт финального фильма

Таким образом, была выполнена работа по проектированию и созданию документального фильма с элементами инфографики.

Заключение

В настоящее время с развитием компьютерных технологий документальное кино обретает все большую популярность. Появляются новые методы и способы построения кинолент.

В ходе данной выпускной квалификационной работы разработан документальный фильм с элементами инфографики к 80-летию ДВГУПС.

Для достижения поставленной цели выполнены следующие задачи:

– произведен анализ документального кино и программного обеспечения для его создания;

– изучены архивные материалы и история ДВГУПС;
