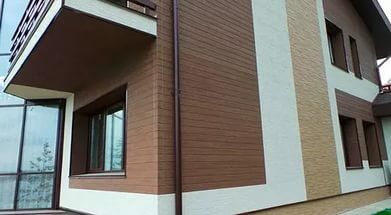

Крепление панелей осуществляется с помощью обрешетки, изготовленной из деревянных или металлических профилей. Пожалуй, изготовление и установка профиля в данном случае — самое трудное из всех работ по облицовке панелями.

Для них характерен стандартный размер — 3,03×0,455 м, а толщина панелей лежит в диапазоне 14–21 мм. Такой разброс толщин зависит от конструктивного исполнения самой панели, а также от коэффициента пористости ее структуры.

В целом японские фасадные панели для вентилируемых фасадных систем являются стандартными, а это означает, что у моделей идентичный способ крепления. Поэтому одним из преимуществ этого отделочного материала является взаимозаменяемость и хорошая ремонтопригодность.

Крепление элементов на стенах фасада осуществляется скрытым способом, благодаря чему отделку можно производить с помощью панелей различных фабрик.

Японские панели для фасадов зданий характеризуются следующим списком достоинств:

• Хорошие шумо- и теплоизоляционные свойства

• Повышенная прочность и пожаростойкость

• Экологичность сырьевых компонентов

• Устойчивость к выгоранию, сильным морозам, перепаду температур и водонепроницаемость

• Универсальность элементов, разнообразие цветовых решений и фактур

• Максимально облегченные панели, не увеличивающие нагрузку на фундамент

• Простота ухода

• Относительная простота монтажа

Из вышеперечисленного следует, что японские фасадные панели являются удобным и сравнительно простым отделочным материалом, используемым для облагораживания фасадов зданий. Их легко устанавливать, мыть, но главное — на рынке представлен многочисленный ассортимент панелей всех цветов и оттенков, что позволяет воплотить в жизнь самые смелые дизайнерские задумки.

Тем не менее, у этого отделочного материала тоже имеются свои недостатки:

• Необходимость обязательного изготовления и установки обрешетки на стены для монтажа панелей

• Сравнительно высокая цена

Несмотря на простоту изготовления каркаса/обрешетки для вентилируемого фасада, все же необходимо иметь следующие инструменты:

• строительный уровень и правило;

• ножницы по металлу, ножовку, дисковую пилу с алмазными дисками;

• шуруповерт, дрель, набор сверл;

• шлифовальную машинку;

• линейку, угольник, карандаш, рулетку;

• шлифовальную машинку.

Кроме вышеперечисленного, для работы понадобятся крепежные изделия, герметик и краска того же оттенка, что и панели. Количество (объем) всех расходных материалов, как правило, указывается в спецификации, прикладываемой к комплекту чертежей. А сами чертежи со всеми привязками по осям уже должны быть в наличии — если дом новый и только строится, то к проекту обязательно прикладываются спецификации.

Важно: деревянная обрешетка весит гораздо меньше металлической, поэтому и применяется, в основном, для отделки фасадных стен домов, отстроенных по каркасно-щитовой технологии. А вот металлический каркас можно монтировать на стены из кирпича, керамзита, шлако- и пенобетона, монолитной бетонной конструкции и деревянного бруса.

Общие принципы по установке японских фасадных панелей

Если рассматривать монтаж вентилируемых фасадных систем, то его условно можно разделить на несколько этапов:

• подготовительный;

• изготовление каркаса/обрешетки;

• утепление и пароизоляция стен;

• монтаж профилей для каркаса;

• установка панелей по обрешетке.

Этап 1: подготовка поверхности

Разумеется, под любой отделочный материал, будь то обои или плитка, панели или сайдинг, необходимо предварительно подготовить поверхность стены — для более быстрого и удобного проведения монтажа навесных вентилируемых систем.
Что включает в себя процесс подготовки основания поверхности стены? Это:

• удаление слоя старой штукатурки, замазка трещин, восстановление разрушенной кладки из камня или кирпича;

• нанесение разметки для крепления кронштейнов к стене, а также обозначение мест установки различных возможных коммуникаций, которые планируется проводить на данной стороне фасадной стены. К ним относятся блоки сплит-систем, крепления под водосточные трубы и проч.

Далее следуют работы по изготовлению и установке каркаса/обрешетки для вентилируемого фасада. На этом этапе следует предварительно уложить два слоя — теплоизоляционный и пароизоляционный, затем установить обрешетку для панелей. После того, как обрешетка полностью установлена, можно приступать к монтажу фасадных элементов.

Этап 2: проведение тепло- и пароизоляционных работ

На этом этапе на фасадные стены крепятся кронштейны для несущих профилей обрешетки. Затем стены утепляют теплоизоляционным материалом (чаще всего это минеральная или стекловата), и укладывают сверху слой пароизоляции. Утепление и пароизоляцию следует производить по схеме «снизу вверх», при этом укладку в несколько слоев желательно осуществлять в шахматном порядке — в этом случае не образуются «мостики холода», через которые будет теряться тепло.

Совет: монтаж кронштейнов производится с помощью анкерных дюбелей.

Этап 3: установка обрешетки

После укладки утеплителя и пароизоляции устанавливаются сами профили — вертикальные и горизонтальные. Крепление производится оцинкованными саморезами.

Горизонтальные профили следует крепить с шагом в 0,6–0,7 м, вертикальные — с шагом в 0,45–0,6 м. Величина шага крепления вертикальных профилей будет зависеть от толщины фиброцементных панелей (как правило, для монтажа используют профили Р- или Z-образные профили).

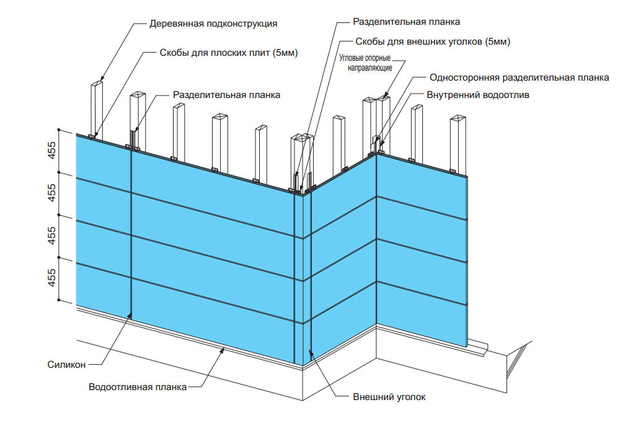

Этап 4: монтаж фасадных панелей

Обрешетка установлена, осталось смонтировать элементы фасадной отделки — это и сами панели, и декоративные оформления углов.

Важно: одна панель на два вертикальных направляющих, установленных последовательно, не крепится! Стыки двух профилей не должны приходиться на середину фасадного элемента.

Заключительным этапом при проведении фасадных работ является оформление стыковых швов на фасадных стенах с линией кровли — как правило, это герметизация стыковых соединений с последующей установкой систем водостока, куда входят трубы и отливы.

Совет: крепление панелей также должно осуществляться снизу вверх — для горизонтального исполнения, причем крепежные элементы следует устанавливать от середины элемента к краям. Если производится монтаж фасадных панелей с толщиной более 16 мм, то для установки элементов используются специальные скобы — кляммеры.

Монтаж фасадных панелей Kmew

Основные моменты по монтажу японских фасадных панелей были рассмотрены выше, поэтому можно остановиться на особенностях установки.

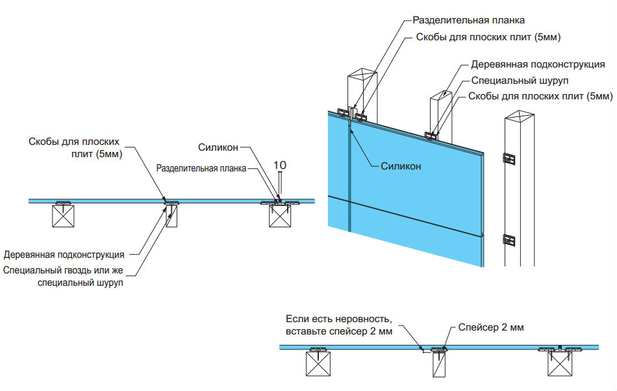

Фиброцементные фасадные панели Kmew крепятся на установленный каркас из дерева или металла с помощью саморезов или кляммеров, при этом между поверхностью основной стены и внутренней стороной панели оставляют воздушную прослойку — воздух, циркулирующий в зазоре, способствует испарению образующегося конденсата.

Характерной особенностью панелей Kmew является наличие пазов с выступами на торцевых частях элементов, что позволяет осуществить плотную стыковку панелей друг с другом. Что касается толщины панелей, то она может колебаться в пределах 14–16 мм.

Дополнительно стыки обрабатываются силиконовым герметиком.

ЗАКЛЮЧЕНИЕ

В данной выпускной квалификационной работе было выполнено следующее:

• в архитектурно-строительном разделе было произведена разработка объемно-планировочного решения здания, произведены теплотехнические расчеты, по результатам которых определена требуемая толщина утеплителя для наружных стен и плиты покрытия; был осуществлен выбор конструкции наружных стен, материала утеплителя и кровельного материала; на основе теплотехнического расчета подобрана конструкция окон, размеры оконных проемов; были подобраны материал и толщина перегородок, был произведен выбор конструкции полов, подобраны внутренние и наружные двери;

Список используемых источников

1. СП 131.13330.2012 «Строительная климатология» актуализированная редакция СНиП 23-01-99*/ Минрегион России, введ. 2013-01-01. – М.: ФАУ «ФЦС», 2012. – 115 с.

2. СП 50.13330.2012 «Тепловая защита зданий» актуализированная редакция СНиП 23-02-2003/ Минрегион России, введ. 2012-01-01. – М.: ФАУ «ФЦС», 2012. – 95 с.

3. СНиП 2.01.01-82 «Строительная климатология и геофизика»/ Госстрой СССР. – М: Стройиздат, 1983. – 136 с.

4. СП 22.13330.2011 «Основания зданий и сооружений» актуализированная редакция СНиП 2.02.01-83*/ Минрегион России, введ. 2011-05-20. – М.: ОАО «ЦПП», 2011. – 83 с.

5. СП 20.13330.2011 «Нагрузки и воздействия» актуализированная редакция СНиП 2.01.07-85*/ Минрегион России, введ. 2011-05-20. – М.: ОАО «ЦПП», 2011. – 79 с.

6. СП 118.13330.2012* «Общественные здания и сооружения» актуализированная редакция СНиП 31-06-2009 / Минрегион России, введ. 2013-01-01. – М.: ОАО "Институт общественных зданий", 2013. – 82 с.

7. ГОСТ 30494-2011. Здания жилые и общественные. Параметры микроклимата в помещениях. – Введ. 2013-01-01. – М.: Стандартинформ, 2013. – 19 с.

8. СП 2.13130.2012 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» взамен СП 2.13130.2009 / МЧС России, введ. 2012-11-21. – М.: ФГБУ ВНИИПО МЧС России, 2012. – 183 с.

9. Технический регламент о требованиях пожарной безопасности: федер. закон: [принят 22 июля 2008 г. №123-ФЗ] // Собр. Законодательства РФ. – 2008. – №30. – Ст. 3579

10. СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах. Требования к объемно-планировочным и конструктивным решениям» взамен СП 4.13130.2009 / МЧС России, введ. 2013-04-24. – М.: ФГБУ ВНИИПО МЧС России, 2013. – 183 с.

11. СП 22.13330.2011 «Основания зданий и сооружений» актуализированная редакция СНиП 2.02.01-83*/ Минрегион России, введ. 2011-05-20. – М.: ОАО "НИЦ "Строительство", 2011. – 164 с.

12. ГОСТ Р 54851-2011. Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче. – Введ. 2011-12-15. – М.: Стандартинформ, 2012. – 28 с.

13. ГОСТ 31173-2003. Блоки дверные стальные. Технические условия. – Введ. 2004-03-01. – М.: ФГУП ЦПП, 2004. – 54 с.

14. ГОСТ 6629-88. Двери деревянные внутренние для жилых и общественных зданий. Введ. 1989-01-01. – М.: Издательство стандартов, 1989 г. – 19 с.

15. Технический регламент о безопасности зданий и сооружений: федер. закон: [принят 23 декабря 2009 г. №384-ФЗ] // Собр. Законодательства РФ. – 2010. – №31. – Ст. 4251

ПРИЛОЖЕНИЕ А

Рисунок А1. Разрез 1-1

Рисунок А2. Фасад в осях 1-9

Рисунок А3. Фасад в осях А-Ж

Рисунок А4. План первого этажа

Рисунок А5. План второго этажа

Рисунок А6. План третьего-десятого этажа

Рисунок А. План одиннадцатого этажа
