tн - расчетная температура наружного воздуха в холодный период года равная средней температуре наиболее холодной пятидневке обеспеченностью 0,92, °С, принимается по [1]= -31.
при разности расчетных температур воздуха между помещениями 6 °С и выше следует принимать п =1
Из вычисленных значений сопротивлений теплопередаче, в качестве итогового, принимаем наибольшее и обозначим его как R0тр.
R0тр = 3,0 °С/Вт.
Сопротивление теплопередачи ограждающей конструкции определяется по формуле:
Где и
- коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно, принимаемый по таблице [15, табл.4]
- коэффициент теплопроводности материала слоя,
δут =2,51×0,045 ≈ 120 мм
В проектируемом здании принимаю утеплитель 150 мм.
Сопротивление теплопередаче R0 = 3,78 °С/Вт ≥ R0тр = 3,0 °С/Вт.
1.5.6 Крыша
В данном проекте принимаем совмещенную невентилируемую крышу с внутренним водостоком. Кровля рулонная из кровельных материалов «ТехноНИКОЛЬ» (по скатной части) плоская часть кровли – эксплуатируемая с покрытием из бучардированного керамогранита. В качестве утеплителя приняты полистирольные вспененные эктрузионные плиты «ПЕНОПЛЭКС»
Узел внутреннего водостока показаны на рисунке 1.4. По контуру кровли выполняется ограждение высотой 0,6 м.
Сведения о составе, толщине, теплотехнических характеристиках материалов слоев кровли приведены в таблице 1.10
Таблица 1.6 – Характеристика элементов принятой конструкции кровли
Наименование материала слоя | Толщина слоя (м) | Плотность (кг/м3) | Коэффициент теплопроводности Вт/м·°С |
1. монолитная ж/б плита | 0,2 | 2500 | 2,04 |
2. Полистирольные вспененные экструзионные плиты | ? | 35 | 0,03 |
3. Керамзитовый гравий Y=700 кг/м3 по уклону от 30 до 80 мм. | 0,06 | 700 | 0,15 |
4.слой рубероида РПК-350 | 0,004 | 750 | 0,17 |
5.Стяжка их раствора М100 | 0,04 | 1800 | 0,93 |
6.Слой Техноэласта ЭКП | 0,004 | 1400 | 0,27 |
7.Слой Техноэласта ЭКП | 0,004 | 1450 | 0,28 |

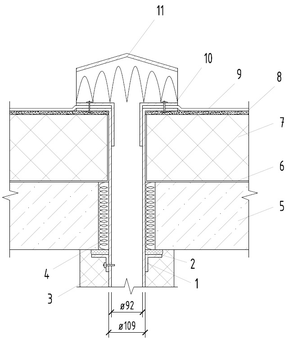

Рисунок 1.4 Узел внутреннего водостока
1 – патрубок с фланцем; 2 – уплотнитель; 3 – утеплитель; 4 – минеральная вата; 5 – плита покрытия; 6 – пароизоляционная пленка ТехноНИКОЛЬ; 7 – утеплитель (минераловатная плита); 8 – цементно-песчаная стяжка; 9 – основная кровля (Техноэласт ЭПП); 10 – прижимной фланец; 11 – колпак водосточной воронки.
1.5.6.1 Определение толщины утеплителя кровли из условия теплопередачи
Приведенное сопротивление теплопередаче конструкции покрытия определяется по формуле 1.9
где и
- коэффициенты теплоотдачи внутренней и наружной поверхностей соответственно,
;
- термическое сопротивление одного слоя материала покрытия,
;
- коэффициент теплопроводности материала слоя,
По [14, таблица 4, таблица 5] для покрытий ,
Таблица 1.7 – Конструкция кровли
Наименование материала слоя | Толщина слоя (м) | Плотность (кг/м3) | Коэффициент теплопроводности Вт/м·°С |
1. монолитная ж/б плита | 0,2 | 2500 | 2,04 |
2. Полистирольные вспененные экструзионные плиты | 0,12 | 35 | 0,03 |
3. Керамзитовый гравий Y=700 кг/м3 по уклону от 30 до 80 мм. | 0,06 | 700 | 0,15 |
4.слой рубероида РПК-350 | 0,004 | 750 | 0,17 |
5.Стяжка их раствора М100 | 0,04 | 1800 | 0,93 |
6.Слой Техноэласта ЭКП | 0,004 | 1400 | 0,27 |
7.Слой Техноэласта ЭКП | 0,004 | 1450 | 0,28 |
Проверяем выполнение поэлементного требования.
1.5.7 Лестницы
В данном проекте приняты монолитные железобетонные лестницы вместе с монолитными железобетонными площадками из бетона класса В25 толщиной 180 мм. Ширина лестничного марша составляет 1350 мм. Длина проступи – 300 мм, высота проступи – 150.
1.5.8 Перегородки
Внутренние перегородки толщиной 120 мм из облегченного кирпича γ = 1250 кг/м3 по ГОСТ 530-95. Слой штукатурки по 15 мм по обеим сторонам.
Перегородки из кирпича устанавливают в помещениях с нестандартными размерами или при отсутствии индустриальных изделий. Кладку таких перегородок производят на цементном растворе с перевязкой швов.
Кирпичные перегородки толщиной в половину кирпича при высоте свыше 3,0 м и длине более 5,0 м армируют полосовой сталью. Прочность кладки из кирпича на "ребро" обеспечивается за счет вертикального и горизонтального армирования.
Зазоры, щели между перегородками, капитальными стенами, потолком и полом должны быть заполнены упругими материалами, монтажными пенами и проклеены эластичными самоклеющимися лентами или расшиты цементным раствором.
Рисунок 1.5- Горизонтальное сечение перегородок
1.5.9 Полы
Полы общественных зданий проектируются в зависимости от назначения здания и отдельных его помещений. Для принятых типов полов составляется экспликация полов (таблица 1.13).
Таблица 1.8 – Спецификация элементов заполнения проемов.
Номер помещения | Схема пола | Элементы пола и их толщина, мм | Площадь пола, м2 |
3-10 этаж: каб № 1,7,8,9,12,13 11 этаж – каб № 1,4 | 1.Ламинат Tarkett 8 мм; 2.Пенополиуретановая подкладка, 2 мм; 3.Самовыравнивающая смесь-10 мм 4.Стяжка из легкого бетона В7.5 -80 мм; 5.Плита перекрытия, 200 мм | 3518,06 |
Продолжение таблицы 1.8
1 этаж: каб № 1,2,3,4,6,13,15, 17,18,20,21 | 1.Бетонные мозаичные плиты со шлифованной поверхностью, 45 мм; 2.Стяжка из цементно-песчаного раствора, 20 мм; 3.Гидроизоляция (2 слоя гидроизола) на прослойке из битумной мастики, 5 мм; 4.Стяжка из цементно-песчаного раствора, 30 мм; 5.Плита перекрытия, 200 мм | 209,5 | |
1 этаж: помещ. № 7,8,9 2 этаж: №4,5,6,7 3-10 этаж: № 4, 5, 6 | 1.Керамическая плитка на цементно-песчаном растворе, 30 мм; 2.Стяжка из цементно-песчаного раствора, 10 мм; 3.Гидроизоляция (2 слоя гидроизола) на прослойке из битумной мастики, 5 мм; 4.Стяжка из цементно-песчаного раствора, 10 мм; 5.Утеплитель; 6.Стяжка из цементно-песчаного раствора, 10 мм; 7.Гидроизоляция (2 слоя гидроизола) на прослойке из битумной мастики, 5 мм; 8.Стяжка из цементно-песчаного раствора, 10 мм 9. Плита перекрытия, 200 мм | 108,37 | |
1 этаж: помещ. № 12,23 2 этаж: № 2,3,10 11,13,14,16 3 этаж: № 2,3,10 11,14 11 этаж: №2,3,5, 6,7. 12 этаж: № 1,2,3 4,5. | 1.Керамическая плитка на цементном растворе, 25 мм; 2.Стяжка из цементно-песчаного раствора, 20 мм; 3. Гидроизоляция (2 слоя гидроизола) на прослойке из битумной мастики, 5 мм; 4.Стяжка из цементно-песчаного раствора, 50 мм; 5. Плита перекрытия, 200 мм | 1389,88 |
1.5.10 Окна
В данном проекте приняты окна, выполненные из ПВХ профилей с двухкамерным стеклопакетом, в структурном остеклении фасадов также используются двойные стеклопакеты.
