Спецификация элементов заполнения проемов приведена в таблице 1.14.
Таблица 1.9 – Спецификация элементов заполнения проемов.
| Марка позиции | Размеры, мм bхh | Количество на этаж | всего | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||
| Ок-1 | 1500×1900 | 0 | 0 | 0 | 10 | 10 | 0 | 10 | 10 | 10 | 3 | 53 |
| Ок-2 | 1500×1800 | 3 | 0 | 16 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 19 |
| Ок-3 | 1500×1700 | 0 | 0 | 0 | 0 | 0 | 10 | 0 | 0 | 0 | 0 | 10 |
| Ок-4 | 1660×1900 | 0 | 0 | 0 | 9 | 9 | 0 | 9 | 9 | 9 | 0 | 45 |
| Ок-5 | 1660×1800 | 6 | 9 | 9 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 24 |
| Ок-6 | 1660×1700 | 0 | 0 | 0 | 0 | 0 | 9 | 0 | 0 | 0 | 0 | 9 |
| Ок-7 | 2000×1500 | 0 | 4 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 4 |
| Ок-8 | 2310×1900 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 5 |
| Ок-9 | 2310×1800 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| Ок-10 | 2310×1700 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 1 |
| Ок-11 | 2630×1900 | 0 | 0 | 0 | 4 | 4 | 0 | 4 | 4 | 4 | 0 | 20 |
| Ок-12 | 2630×1800 | 0 | 0 | 4 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 4 |
| Ок-13 | 2630×1700 | 0 | 0 | 0 | 0 | 0 | 4 | 0 | 0 | 0 | 0 | 4 |
Основные узлы принятой конструкции окна изображены на рисунке 1.6.

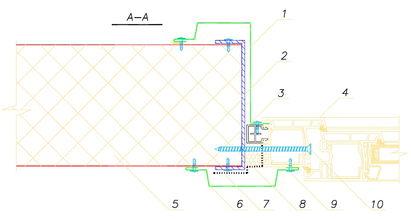

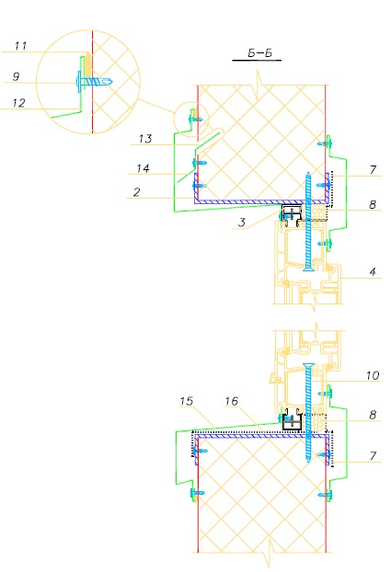

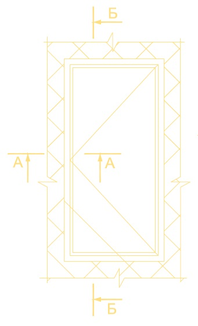

Рисунок 1.6 Узлы примыкания оконного блока
1 – фасонный элемент НО3; 2 – монтажная скоба; 3 – проставочный профиль;
4 – оконный блок; 5 – сэндвич-панель; 6 – фасонный элемент НФ1; 7 – пароизоляция; 8 – утеплитель; 9 – самонарезающий винт JPMT; 10 – самонарезающий винт;
11 – герметик; 12 – фасонный элемент НО1; 13 – прорезь длиной 85 мм для нащельника; 14 – фасонный элемент длиной 80 мм; 15 – нащельник оконный наружный нижний НО2;
16 – гидроизоляция.
1.5.11 Двери
Принимаем наружные двери из металлопластиковых ПВХ, внутренние – деревянными, обшитыми с обеих сторон древесноволокнистыми плитами, облицованными пленкой ПВХ.
Высота дверных проемов в офисах, уборных должна быть не менее 2 м. Входы в здания оборудуются утепленным тамбуром не мене 1,2 м в длину. Двери из здания и общих коридоров должны открываться по направлению выхода из здания. Двери входа в офисы открываются во внутрь. Двери из санузлов открываются наружу. Для обеспечения притока воздуха под внутренними дверями предусматривается зазор не менее 0,03 м.
Спецификация элементов заполнения дверных проемов приведена в таблице 1.10.
Таблица 1.10 – Спецификация элементов заполнения дверных проемов.
| Марка позиции | Наименование, bхh | Количество на этаже | всего | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |||
| Д-1 | ДГ21×13 | 4 | 4 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2 | 0 | 34 |
| Д-2 | ДГ21×12 | 0 | 1 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 1 | 4 | 62 |
| Д-3 | ДГ21×10 | 5 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 6 |
| Д-4 | ДГ21×9 | 1 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 0 | 13 |
| Д-5 | ДГ21×8 | 3 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 1 | 0 | 48 |
| Д-6 | ДО28×13 | 2 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 2 |
| Д-7 | ДО21×19 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| Д-8 | ДО21×12 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 2 |
| В-1 | ВР30×25 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| В-2 | ВР35×25 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| В-3 | ВР41×27 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |

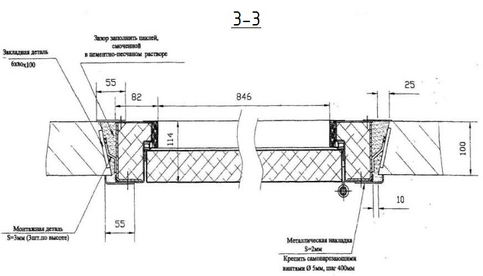

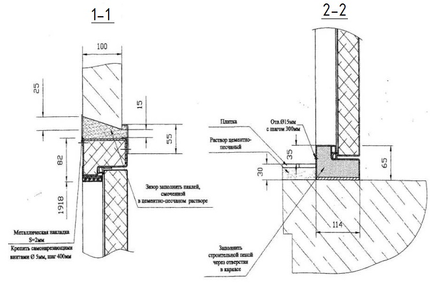

Основные узлы крепления дверей представлены на рисунке 1.12.
