Размер ригеля поперёк оси моста - 4,18;
Размер ригеля вдоль оси моста - 5,10;
Вес ригеля-25,91 т.;
Высота опорных частей правого пролета-0,51;
Смещение по У оси опирания от оси насадки- 0.000 м;
Смещение по Х оси опирания от оси насадки- 1.960 м;
Вес балласта на мягком въезде (один пут)- 27.600 м
Длина открылков устоя- 3.900 м;
Уклон конуса насыпи- 1.250;
Объемный вес грунта засыпки- 1.800 тс/м3;
Угол внутр.трения грунта засыпки- 35.000 гр.

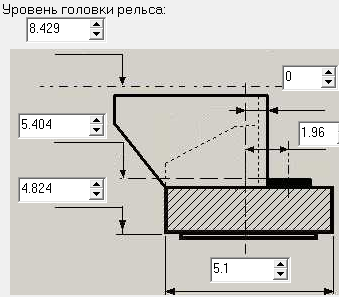

Рис. 2.5 – Общий вид ригеля
Таблица 2.8 – Отметки уровней, м
| 1 | 2 |
| Головка рельса | 8,429 |
| Верха опорной площадки | 5,404 |
| Низа ростверка | -3,804 |
| Отметка верха грунта | 0.750 |
| Отметка низа свай | -37.780 |
ДАННЫЕ ПО СВАЯМ В ГРУНТЕ:
Вид свай: Сваи – буровые сваи, бетонируемые под водой методом ВПТ;
Сечение сваи: круглое;
Диаметр сваи: 1,020 м;
Материал: бетон В 20;
ДАННЫЕ ПО ГРУНТАМ:
Число описанных слоев грунта: 5
Толщина снежного покрова: 0,50
Таблица 2.9 – Данные о ступенях опоры
| Ступень 1. Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – 4,824 | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер Y | Смещ. Х | Смещ. Y | Размер Х | Размер Y | Смещ. Х | Смещ. Y |
| 5,100 | 4,180 | 0,000 | 0,000 | 5,100 | 4,180 | 0,000 | 0,000 |
| Ступень 2. Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – 3,454 | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер Y | Смещ. Х | Смещ. Y | Размер Х | Размер Y | Смещ. Х | Смещ. Y |
| 5,000 | 3,000 | 0,000 | 0,000 | 5,000 | 3,000 | 0,000 | 0,000 |
| Ступень 3. Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – 2,754 | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер Y | Смещ. Х | Смещ. Y | Размер Х | Размер Y | Смещ. Х | Смещ. Y |
| 4,970 | 3,000 | 0,125 | 0,000 | 4,970 | 3,000 | 0,125 | 0,000 |
| Ступень 4. Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – 2,054 | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер Y | Смещ. Х | Смещ. Y | Размер Х | Размер Y | Смещ. Х | Смещ. Y |
| 4,970 | 3,000 | 0,250 | 0,000 | 4,970 | 3,000 | 0,250 | 0,000 |
| Ступень 5. Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – 1,354 | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер Y | Смещ. Х | Смещ. Y | Размер Х | Размер Y | Смещ. Х | Смещ. Y |
| 4,970 | 3,000 | 0,375 | 0,000 | 4,970 | 3,000 | 0,375 | 0,000 |
| Ступень 6. Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – 0,654 | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер Y | Смещ. Х | Смещ. Y | Размер Х | Размер Y | Смещ. Х | Смещ. Y |
| 4,970 | 3,000 | 0,500 | 0,000 | 4,970 | 3,000 | 0,500 | 0,000 |
| Ступень 7. Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – (-0,154) | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер Y | Смещ. Х | Смещ. Y | Размер Х | Размер Y | Смещ. Х | Смещ. Y |
| 4,970 | 3,000 | 0,625 | 0,000 | 4,970 | 3,000 | 0,625 | 0,000 |
| Ступень 8. Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – (-0,854) | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер Y | Смещ. Х | Смещ. Y | Размер Х | Размер Y | Смещ. Х | Смещ. Y |
| 4,970 | 3,000 | 0,750 | 0,000 | 4,970 | 3,000 | 0,750 | 0,000 |
| Ступень 9. Вид сечения – прямоугольное Число элементов – 1 Отметка низа ступени – (-3,804) | |||||||
| Характеристика верхнего сечения | Характеристика нижнего сечения | ||||||
| Размер Х | Размер Y | Смещ. Х | Смещ. Y | Размер Х | Размер Y | Смещ. Х | Смещ. Y |
| 6,200 | 5,500 | 0,750 | 0,000 | 6,200 | 5,500 | 0,750 | 0,000 |
| Ступень 10. Вид сечения – круглое Число элементов – 6 Отметка низа ступени – (-37,780) | |||||||
| Диаметр сечения | Координаты голов свай и тангенсы углов наклона | |||
| 1,000 | Х | Y | tg X | tg Y |
| -2,000 2,000 0,000 -2,000 2,000 -2,000 | 0,000 0,000 -2,000 -2,000 -2,000 2,000 | 0,000 0,000 0,000 0,000 0,000 0,000 | 0,000 0,000 0,000 0,000 0,000 0,000 | |
Таблица 2.10 – Данные по грунтам
| Вид грунта | Отметка подошвы слоя | Показатель текучести | Коэффициент порист. грунта | Объемный вес | Влажность, % | Угол внутреннего трения | Удельное сцепление | Условное сопротивление | Коэффициент пропорциональности | Модуль деформации грунта | Степень влажности |
| Песок ср. круп. | -0,50 | 0 | 0.57 | 1.5 | 0.16 | 37 | 0.176 | 435 | 1720 | 3724 | 0.007 |
| Пылеватый песок | -7.40 | 0 | 0.76 | 1.4 | 0.15 | 20 | 0.196 | 128 | 800 | 1078 | 0.005 |
| Глины | -32.14 | 1.55 | 1.20 | 1.8 | 0.45 | 8 | 0.98 | 107,4 | 6 | 294 | 0.015 |
| Песок среднейн. крупности | -34.73 | 0 | 0.57 | 1.5 | 0.16 | 37 | 0.176 | 552 | 1720 | 3724 | 0.007 |
| Гравелистый песок | -46.07 | 0 | 0.39 | 1.7 | 0.12 | 41 | 0.196 | 1436 | 13000 | 4900 | 0.007 |
Результаты расчётов приведены в приложении Е.
