□ DF — направление, определяет направление модификации адресов масси­вов в командах цепочек (увеличение или уменьшение адреса);

□ IF — маскирует внешнее прерывание по входу 1NT (при IF = 1 прерывание разрешено);

□ -гр — управляет пошаговым режимом работы микропроцессора.

При TF = 1 после выполнения каждой команды автоматически формируется прерывание с вектором 1.

6.2.1. Распределение адресного пространства

Адресное пространство МП определяется в i8086 разрядностью шины адре­са/данных и адреса и составляет 2²⁰ байтов = 1 Мбайт. В этом адресном про­странстве микропроцессору одновременно доступны лишь четыре сегмента, два из которых (DS и ES) предназначены для размещения данных, CS — сег­мент кода (для размещения программы) и SS — сегмент стека.

Размеры сегментов определяются разрядностью логических адресов команд, данных и стека. Логические адреса команд и стека (верхушки) хранятся в 16-разрядных регистрах IP и SS соответственно, а логический адрес данных вычисляется в команде одним из многочисленных, предусмотренных систе­мой команд, способов и также составляет 16 битов.

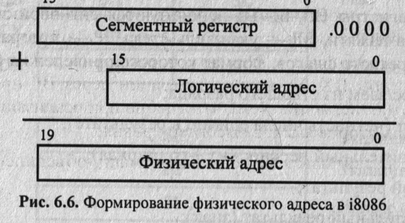

Таким образом, размер каждого сегмента в i8086 составляет 2¹⁶ байтов = = 64 Кбайт. Положение сегмента в адресном пространстве (его начальный адрес) определяется содержимым одноименного сегментного регистра. Фор­мирование физического адреса иллюстрируется на рис. 6.6, из которого вид­но, что граница сегмента в адресном пространстве может быть установлена не произвольно, а таким образом, чтобы начальный адрес сегмента был кра­тен 16.

По умолчанию сегментные регистры выбираются для образования физиче­ского адреса следующим образом: при считывании команды по адресу IP ис­пользуется CS, при обращении к данным — DS или ES, при обращении к сте­ку — SS. С помощью специальных приставок к команде (префиксов) можно назначить для использования произвольный сегментный регистр (кроме пары CS:IP, которая не подлежит модификации). Границы сегментов могут быть выбраны таким образом, что сегменты будут изолированы друг от друга, пе­ресекаться или даже полностью совпадать. Например, если загрузить CS = SS = DS = ES = 0, то все сегменты будут совпадать друг с другом и на­чинаться с нулевого адреса— вариант организации адресного пространства i8080.

6.2.2. Система команд i8086

Система команд i8086 и, вообще, всего семейства jc86 подробно описана в многочисленных справочниках и руководствах, например [11, 12, 13], поэтому далее мы кратко остановимся только на особенностях системы команд i8086, не вдаваясь в излишние подробности.

i8086 отличается разнообразием форматов команд и способов адресации. Длина команды может составлять от 1 до 6 байтов, причем в первых двух байтах (иногда — в первом) определяется код операций, количество и длина операндов и способ их адресации. В остальных байтах команды могут раз­мещаться непосредственный операнд, прямой адрес или смещение.

Большинство команд i8086 являются двухадресными, причем один адрес оп­ределяет регистр процессора, а другой — ячейку памяти или регистр.

Операнд в памяти может адресоваться прямо или косвенно посредством со­держимого базовых (BP, ВХ) или индексных (SI, DI) регистров, а также их суммы. Предусмотрены многочисленные варианты относительной адресации, при которых логический адрес образуется как сумма двух или трех слагае­мых— одного или двух регистров процессора и 8- или 16-разрядного смеще­ния, размещаемого в команде.

Режимы адресации спроектированы с учетом эффективной реализации язы­ков высокого уровня. Например, к простой переменной можно обратиться в режиме прямой адресации, а к элементу массива — в режиме косвенной ад­ресации посредством ВХ, SI. Режим адресации через BP предназначен для доступа к данным из сегмента стека, что удобно при реализации рекурсивных процедур и компиляторов языков высокого уровня.

Система команд насчитывает 113 базовых команд, объединенных в следую­щие группы:

□ команды передачи данных:

• между регистрами и памятью (включая стек), обмен содержимым ис­точника и приемника;

• ввод, вывод, табличное преобразование;

• загрузка исполнительного адреса в РОН, загрузка 4-байтового адресно­го объекта в регистры-указатели (начальный адрес сегмента и смеще­ние в сегменте);

• передача содержимого регистра F флагов в память, в стек и из стека;

□ арифметические команды:

• сложение, вычитание, умножение и деление двоичных чисел со знаком и без знака (произведение и делимое представляются числами двойной длины);

• десятичная коррекция сложения и вычитания упакованных двоично-десятичных чисел;

• десятичная коррекция сложения, вычитания, умножения и деления рао пакованных двоично-десятичных чисел;

□ логические команды и сдвиги:

• инверсия, конъюнкция, дизъюнкция, неравнозначность;

• TEST— поразрядная конъюнкция операндов с установкой флагов, но без занесения результатов;

• сдвиги на 1 или заданное число разрядов (константа сдвига располагав ется в CL);

□ команды передачи управления: переходы, вызовы, возвраты имеют две разновидности— внутрисегментные ("близкие") и межсегментные ("дальние"). При близких передачах загружается только IP, при дальних IP и CS. Передачи управления могут быть прямыми (целевой адрес в команде) или косвенными (целевой адрес вычисляется с использование! стандартных режимов адресации). В 16 командах условных переход дов проверяются отношения знаковых и беззнакоьых чисел. Имеются 4 команды управления циклами, которые рассчитаны на размещение числ повторений цикла в регистре СХ;

□ команды обработки цепочек данных манипулируют последовательностя­ми байтов или слов в памяти. Время обработки цепочек этими командам гораздо меньше, чем соответствующей программной реализацией.

6.3. Функционирование основных подсистем МПС

Теперь можно рассмотреть функционирование основных подсистем базово; МПС с интерфейсом типа "общая шина". Этот термин используется в дву; смыслах: во-первых, как обозначение принципа организации связи процесс ра с другими устройствами в составе ЭВМ, во-вторых, как обозначен (в русском переводе) конкретного интерфейса Unibus мини-ЭВМ семейст! PDP-11 фирмы DEC.

Unibus явился, пожалуй, первым интерфейсом, в котором были полностЦ реализованы принципы "общей шины":

□ все линии интерфейса делятся на три группы: адрес, данные, управление;

□ все устройства, в т. ч. процессор, подключаются к линиям интерфейс одинаковым образом;

□ идентификация объектов на шине (ячеек памяти, регистров внешних устройств) осуществляется с помощью уникального для каждого объекта адреса;

□ в каждый момент времени по шине могут взаимодействовать только два устройства, одно из которых является активным, а другое — пассивным. Активное устройство формирует адрес обмена, управляющие сигналы и может выдавать (в цикле записи) или принимать (в цикле чтения) данные, которые принимает или выдает пассивное устройство;

□ обмен между устройствами может осуществляться в синхронном или асинхронном режиме. При синхронном обмене все временные характери­стики обмена определяются только активным устройством, которое не анализирует ни готовность пассивного к обмену, ни факт завершения об­мена. Синхронный обмен допустим лишь с быстродействующими пассив­ными устройствами (их быстродействие должно быть не ниже быстродей­ствия активного устройства), которые всегда готовы к обмену (например, регистр двоичной индикации). При асинхронном обмене пассивное уст­ройство формирует сигнал готовности к обмену и/или сигнал завершения обмена, которые анализирует активное устройство.

Интерфейсы, реализующие принципы "общей шины", широко распространи­лись в мини- и микроЭВМ, МПС различного назначения. Многие из них, правда, нарушали некоторые принципы "канонической общей шины", напри­мер, за счет появления отдельных адресных пространств регистров процессо­ра и портов ввода и вывода. Однако основные принципы, изложенные выше, сохраняются в многочисленных разновидностях таких интерфейсов.

К достоинствам интерфейсов типа "общая шина" можно отнести его относи­тельную простоту, гибкость системы и возможность ее модификации в широ­ких пределах.

К недостаткам — невозможность распараллеливания процессов обмена (од­новременно осуществляется связь только пары устройств). Кроме того, нали­чие на общей шине устройств с существенно различным быстродействием затрудняет достижение оптимальных характеристик системы.

В разд. 6.1.3 мы подробно рассмотрели организацию процессорного модуля на базе процессора i8086. Состав внешних выводов процессорного модуля (см. рис. 6.3) позволяет подключить его к интерфейсу, реализованному по принципу общей шины:

□ линии адреса АВ[19:0];

□ линии данных DB[15:0];

□ линии управления RDM, WRM, RDIO,WRIO.

Другие линии управления, входящие в состав интерфейса, будут добавлены при рассмотрении соответствующих подсистем.

6.3.1. Оперативная память

Объем адресного пространства МПС с интерфейсом "общая шина" определя­ется главным образом разрядностью шины адреса и, кроме того, номенклату­рой управляющих сигналов интерфейса. Управляющие сигналы могут опре­делять тип объекта, к которому производится обращение (ОЗУ, ВУ, стек, специализированные ПЗУ и др.). В случае, если МП не выдает сигналов, идентифицирующих тип пассивного устройства (или они не используются в МПС) — для селекции берутся только адресные линии. Число адресуемых

объектов составляет в этом случае 2*, где к — разрядность шины адреса. Будем называть такое адресное пространство единым. Иногда говорят, что ВУ в едином адресном пространстве "отображены на память", т. е. адре­са ВУ занимают адреса ячеек памяти.

При использовании информации о типе устройства, к которому идет обраще­ние, одни и те же адреса можно назначать для устройств разных типов, осу­ществляя селекцию с помощью управляющих сигналов.

Так, большинство МП выдают в той или иной форме информацию о типе об­ращения. В результате в большинстве интерфейсов присутствуют отдельные управляющие линии для обращения к памяти и вводу/выводу, реже — к сте­ку или специализированному ПЗУ. В результате суммарный объем адресного пространства МПС может превышать величину 2^к .

Например, системная шина МПС на базе микропроцессора i8086 включает 20-разрядную шину адреса и управляющие сигналы, идентифицирующие об­ращение к памяти (RDM, WRM) и вводу/выводу (RDIO, WRIO). Поэтому в системе доступны 1 Мбайт ячеек памяти (адреса 00000 — FFFFF) + 64 Кбайт адресов ввода + 64 Кбайт адресов вывода (0000 — FFFF). Последняя величи­на определяется тем, что в командах ввода/вывода процессоров семейства х86 адрес внешнего устройства имеет разрядность 16 битов.

Диспетчер памяти

При необходимости расширить объем памяти за пределы адресного про­странства можно воспользоваться т. н. диспетчером памяти. В простейшем случае он представляет собой программно-доступный регистр, который дол­жен располагаться в пространстве ввода/вывода. В него заносится номер ак­тивного в данный момент банка памяти, причем объем банка может равнять-: ся объему адресного пространства МП.

Очевидно, в каждый момент времени процессору доступен только один банк. При необходимости перехода в другой банк памяти МП должен предвари­тельно выполнить программную процедуру (часто всего одну команду) пере­загрузки содержимого регистра номера банка.

К развитию этой идеи можно отнести механизм сегментации памяти в 16- и 32-разрядных МП фирмы Intel.

6.3.2. Ввод/вывод

Подсистема ввода/вывода (ПВВ) обеспечивает связь МП с внешними yci ройствами, к которым будем относить:

□ устройства ввода/вывода (УВВ): клавиатура, дисплей, принтер, датчики и исполнительные механизмы, АЦП, ЦАП, таймеры и т. п.;

□ внешние запоминающие устройства (ВЗУ): накопители на магнитных ди( ках, "электронные диски", CD и др.

В рамках рассмотрения ПВВ будем полагать термины "УВВ" и "ВУ" синопн мами, т. к. обращение к ним со стороны процессора осуществляется по одним законам.

ПВВ в общем случае должна обеспечивать выполнение следующих функций:

□ согласование форматов данных, поскольку процессор всегда выда­ет/принимает данные в параллельной форме, а некоторые ВУ — в после­довательной. С этой точки зрения различают устройства параллельного и последовательного обмена. В рамках параллельного обмена не произво­дится преобразование форматов передаваемых слов, в то время как при последовательном обмене осуществляется преобразование параллельного кода в последовательный и наоборот. Все варианты, при которых длина слова ВУ (больше 1 бита) не совпадает с длиной слова МП, сводятся к разновидностям параллельного обмена;

□ организация режима обмена — формирование и прием управляющих сиг-налой, идентифицирующих наличие информации на различных шинах, ее тип, состояние ВУ (Готово, Занято, Авария), регламентирующих времен­ные параметры обмена. По способу связи процессора и ВУ (активного и пассивного) различают синхронный и асинхронный обмены, различия меж­ду которыми мы обсудили в начале настоящей главы.
