Анализ архитектуры микропроцессорных систем (МПС) целесообразно на­чинать с рассмотрения простейшей (базовой) модели, отражающей основные принципы организации процессора, его системы команд, функционирование основных подсистем. Большинство принципиальных решений, реализован­ных в МПС на базе младших моделей семейства, сохранились и в старших моделях.

Рассмотрим кратко организацию МПС на базе микропроцессора i8086. При этом выделим для рассмотрения следующие подсистемы:

□ процессорный модуль;

□ память;

□ ввод/вывод;

□ прерывания;

□ прямой доступ в память со стороны ВУ.

6.1. Процессорный модуль

Процессорный модуль — основная часть любой МПС. Помимо собственно микропроцессора, он включает ряд вспомогательных схем, без которых МПС не может функционировать (тактовый генератор, интерфейсные схемы и др.).

6.1.1. Внутренняя структура микропроцессора

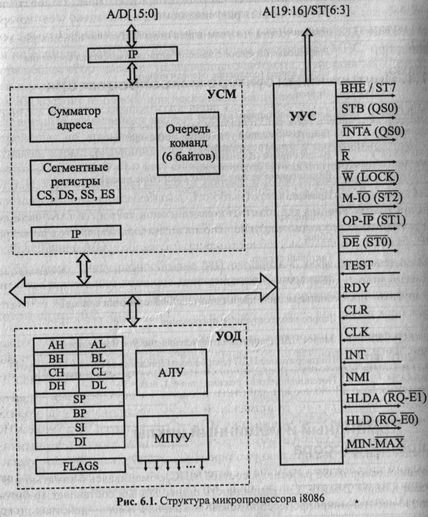

Структурная схема микропроцессора i8086 представлена на рис. 6.1. Микро­процессор включает в себя три основных устройства:

□ УОД — устройство обработки данных;

□ УСМ — устройство связи с магистралью;

□ УУС — устройство управления и синхронизации.

УОД предназначено для выполнения команд и включает в себя 16-разрядное АЛУ, системные регистры и другие вспомогательные схемы; блок регистров (РОН, базовые и индексные) и блок микропрограммного управления.

УСМ обеспечивает формирование 20-разрядного физического адреса памяти и 16-разрядного адреса ВУ, выбор команд из памяти, обмен данными с ЗУ, ВУ, другими процессорами по магистрали. УСМ включает в себя сумматор адреса, блок регистров очереди команд и блок сегментных регистров.

УУС обеспечивает синхронизацию работы устройств МП, выработку управ­ляющих сигналов и сигналов состояния для обмена с другими устройствами, анализ и соответствующую реакцию на сигналы других устройств МПС.

Микропроцессор i8086 может работать в одном из двух режимов — мини­мальном и максимальном. Минимальный режим предназначен для реализа­ции однопроцессорной конфигурации МПС с организацией, подобной МПС на базе i8080, но с увеличенным адресным пространством, более высоким быстродействием и значительно расширенной системой команд. Максималь­ный режим предполагает наличие в системе нескольких микропроцессор, ра­ботающих на общую системную шину. МПС на базе i8086 с использованием максимального режима не получили широкого распространения. Более того, в последующих моделях своих микропроцессоров (80286, 80386, 80486) фир­ма Intel отказалась от поддержки мультипроцессорной архитектуры. Поэтому мы здесь не будем рассматривать особенности организации максимального режима.

На внешних выводах МП i8086 широко используется принцип мультиплек­сирования сигналов — передача разных сигналов по общим линиям с разделением во времени. Кроме того, одни и те же выводы могут использоваться для передачи разных сигналов в зависимости от режима (min — max).

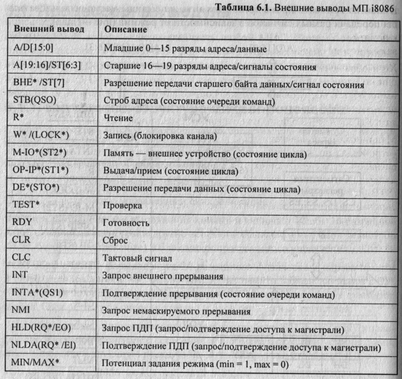

В табл. 6.1 приведено описание внешних выводов МП i8086. При описан выводов косой чертой (/) разделены сигналы, появляющиеся на выводе в ра ные моменты машинного цикла. В круглых скобках указаны сигналы, хар-терные только для максимального режима. Символ * после имени сигнала знак его инверсии.

6.1.2. Командный и машинный циклы микропроцессора

Микропроцессор i8086 работает в составе МПС, обмениваясь с памятью и ВУ словами длиной 2 байта, т. к. разрядность шины данных составляет 16 битов. В основе работы микропроцессора лежит командный цикл — действия по вы­бору из памяти и выполнению одной команды.

Любой командный цикл (КЦ) начинается с извлечения из памяти первого слова команды по адресу, хранящемуся в счетчике команд (PC). Команды i8086 могут иметь длину от 1 до 6 байтов, причем в первом слове содержится информация о длине команды. Таким образом, для извлечения из памяти од­ной команды может потребоваться одно или несколько обращений к ОЗУ. В зависимости от типа и формата команды, способов адресации и числа опе­рандов командный цикл может включать в себя различное число обращений к памяти и ВУ, поскольку кроме чтения самой команды в КЦ может потребо­ваться чтение операндов и размещение результата.

Хотя обращения к ЗУ/ВУ располагаются в разных частях КЦ, выполняются они по единым правилам, соответствующим интерфейсу МПС, и реализова­ны на общем оборудовании управляющего автомата. Действия МПС по пере­даче в (из) МП одного слова команды (данных) называются машинным цик­лом. КЦ состоит из одного или нескольких машинных циклов (МЦ).

Машинный цикл включает выдачу процессором адреса памяти или внешнего устройства, по которому производится обращение, выдачу управляющих сигналов, характеризующих тип машинного цикла и направление передачи данных (М-Ю, OP-IP), выдачу синхронизирующих (стробирующих) сигналов (STB, R, W) и собственно передачу данных. В i8086 реализована мультиплек­сированная шина адреса/данных. Это объясняется дефицитом внешних выво­дов кристалла и требует дополнительного такта для выдачи адреса и допол­нительного управляющего сигнала STB, идентифицирующего наличие адреса на общей шине A/D.

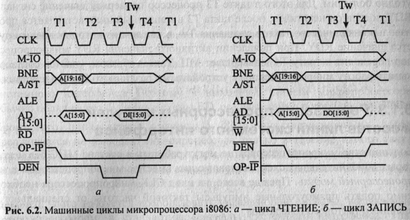

По большому счету разнообразие МЦ сводится к двум разновидностям — чтению (данные или команды принимаются в процессор) и записи (данные выдаются из процессора). Временные диаграммы соответствующих МЦ при­ведены на рис. 6.2.

Цикл начинается с формирования в такте Т1 сигнала М-Ю, определяющего тип устройства — память или ВУ, с которым осуществляется обмен данными. Длительность сигнала M-IO равна длительности машинного цикла, и он используется для селекции адреса устройств. В Т1 и в начале Т2 МП выдает адреса А[19:16] и А[15:0] и сигнал ВНЕ, который вместе с АО определяет вы­бор передачи либо всего слова, либо одного из его байтов. По спаду строба ALE адрес фиксируется во внешних регистрах-защелках. В такте Т2 проис­ходит переключение шин: на выводы A[19:16]/ST[6:3] поступают сигналы состояния; а выводы A/D[15:0] используются для приема/передачи данных.

Описанные выше машинные циклы являются синхронными; их длительность определяется только процессором. Однако такой обмен возможен лишь с устройствами, быстродействие которых не уступает процессорному. В про­тивном случае микропроцессор должен реализовать асинхронный способ об­мена, включающий анализ сигнала от устройства о готовности к обмену или о завершении процедуры обмена.

Роль такого сигнала в i8086 (и всех процессорах старших моделей семейства *86) играет вход RDY (от англ. ready — готовность), который всегда должен быть активным при синхронном обмене (с "быстрыми" устройствами). При обмене с "медленными" устройствами значение RDY должно оставаться не­активным (в разных процессорах активным для RDY может быть уровень логической 1 или логического 0) до тех пор, пока устройство, с которым свя­зывается процессор, не завершит процедуру обмена, сообразуясь со своим быстродействием.

Время ожидания процессором готовности устройства может быть сколь угодно большим. Для этого в такте ТЗ процессор проверяет значение сигнала RDY, и если он неактивен, после такта ТЗ в машинный цикл вставляется про­извольное количество тактов ожидания Tw, в каждом из которых анализиру­ется значение RDY. При появлении активного значения RDY микропроцес­сор переходит к такту Т4 и завершает МЦ. Таким образом, удается согласо­вывать работу микропроцессора с устройствами различного быстродействия.

6.1.3. Реализация процессорных модулей и состав линий системного интерфейса

Большинство микропроцессоров не могут работать в составе МПС без неко­торых дополнительных схем, составляющих вместе с микропроцессором т. н. процессорный модуль. Прежде всего, на вход CLK микропроцессора необхо­димо подать прямоугольные импульсы тактовой частоты от специального внешнего тактового генератора.

Для микропроцессора i8086 частота тактовых импульсов может лежать в диапазоне 2—6 МГц.

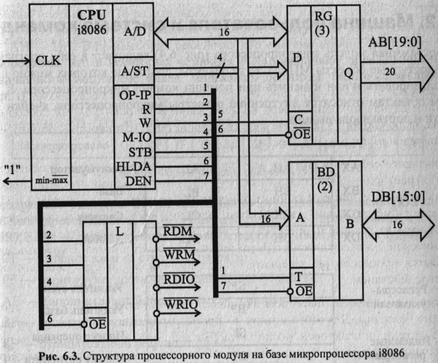

На рис. 6.3 приведен один из вариантов упрощенной функциональной схемы процессорного модуля на базе i8086. На схеме не показаны некоторые эле­менты и связи (например, схема начального сброса и др.).

Микропроцессор i8086 реализован по n-МДП-технологии, и его выходные каскады не обеспечивают достаточной нагрузочной способности для линий системного интерфейса. Поэтому к выходным линиям микропроцессора обычно подключают буферные схемы BD, реализованные по технологии ТТЛ. Кроме того, шины адреса и данных в i8086 мультиплексированы. Адрес удерживается на выводах микропроцессора только в течение одного такта машинного цикла, а использоваться должен весь МЦ. Поэтому адрес необхо­димо запомнить в специальных внешних регистрах-защелках RG (которые, кстати, играют и роль буферной схемы шины адреса).

Наконец, часто требуется преобразовать управляющие сигналы, выдаваемые микропроцессором, в стандартные сигналы системного интерфейса. Так, i8086 формирует выходные сигналы, идентифицирующие тип машинного цикла, и сигналы стробирования: M-IO, OP-IP, R, W. Системная шина использует сигналы записи и чтения памяти — RDM, WRM и записи и чтения внешнего устройства — RDIO, WRJO. Преобразования процессорных сигна­лов в шинные осуществляет простая логическая схема L.

6.2. Машина пользователя и система команд

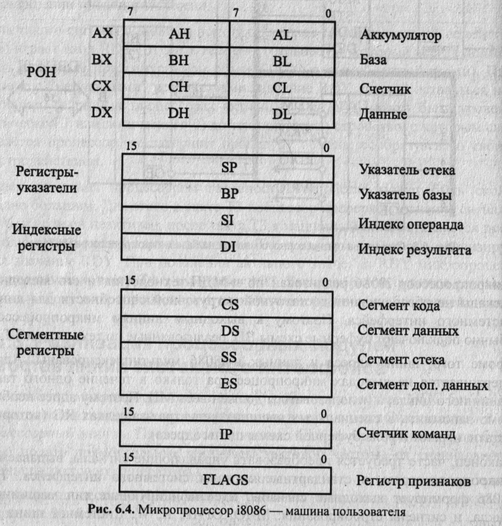

Программная модель микропроцессора (рис. 6.4) включает в себя программ­но-доступные объекты МПС, т. е. те объекты, состояние которых можно про­анализировать и/или изменить при помощи команд микропроцессора. К та­ким объектам относятся внутренние регистры микропроцессора, ячейки па­мяти и порты ввода/вывода.

Рассмотрим машину пользователя i8086. Кроме показанных на рис. 6.4 реги­стров процессора, в машину пользователя i8086 включатся адресное про­странство памяти объемом 1 Мбайт и два пространства портов ввода и выво­да по 64 Кбайт каждое.

Помимо операций с 16-разрядными регистрами общего назначения (РОН) АХ — DX, допускается обращение к каждому байту этих регистров: AL — DL, АН — DH. В процессорах семейства х86 система команд построена та­ким образом, что в некоторых командах РОН выполняют определенные по умолчанию функции счетчиков, индексных регистров, источников адреса и др.

16-разрядные регистры BP, SI, DI используются для образования исполни­тельных адресов памяти, SP — указатель стека, IP — программный счетчик (СчК), Flags — регистр флагов, формат которого приведен на рис. 6.5, где:

□ CF — перенос/заем из старшего разряда;

□ PF — паритет (четность числа единиц в результате);

□ AF — дополнительный перенос (из 3-го разряда);

□ ZF — нулевой результат;

□ SF — отрицательный результат (знак);

□ OF — признак арифметического переполнения;
