2.3.2. Построим график зависимости коэффициентов ослабления сигнала от частоты в логарифмическом масштабе по частоте
и
(рис.3)
ранжевый)

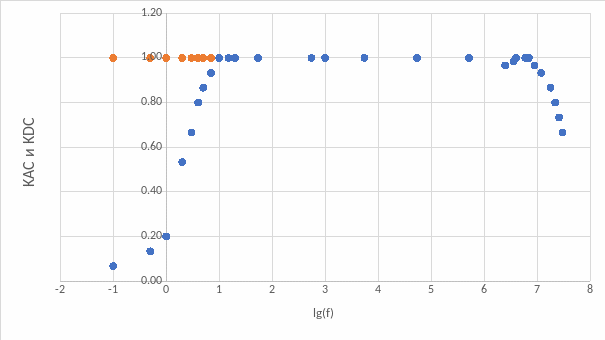

Рис. 3 График зависимости коэффициентов ослабления сигнала от частоты в логарифмическом масштабе по частоте и
2.4. Измерение разности фазово-частотных характеристик каналов осциллографа.
2.4.1. Подадим синусоидальный сигнал частоты
с выхода звукового генератора на каналы
. Изменяя частоту генератора в доступном диапазоне найдем участки на которых изображение на экране переходит из отрезка в невырожденный эллипс. При подаче на взаимно перпендикулярные отклоняющие пластины двух синусоидальных сигналов траектория луча на экране осциллографа представляет эллипс и может быть описана уравнениями:
Тогда возможные значения модуля разности фаз:
или
Результаты измерений занесем в таблицу 3.
Таблица 3
Частотные характеристики
|
| 1 |
|
|
|
| 3 | 5,5 |
|
|
| 0 | 2 | 4 | 5 | 5,24 | 5,57 | 5,74 | 5,9 |
|
| 0 | 0 | 0 | 0 | 0,4 | 0,8 | 1,2 | 1,6 |
| |2 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
|
| 0,00 | 0,00 | 0,00 | 0,00 | 0,10 | 0,20 | 0,30 | 0,41 |
|
| 0,00 | 0,00 | 0,00 | 0,00 | 0,10 | 0,20 | 0,30 | 0,41 |
, дел
дел
|
|
|
|
| 18,5 |
|
|
|
| 5,97 | 6,05 | 6,12 | 6,18 | 6,27 | 6,41 |
|
| 2,0 | 2,4 | 2,8 | 3,2 | 3,6 | 4,0 |
| |2 | 4 | 4 | 4 | 4 | 4 | 4 |
|
| 0,52 | 0,64 | 0,78 | 0,93 | 1,12 | 1,57 |
|
| 0,52 | 0,64 | 0,78 | 0,93 | 1,12 | 1,57 |
2.4.2 На основании таблицы 4 построим график зависимости разности ФЧХ каналов осциллографа от частоты в логарифмическом масштабе по частоте

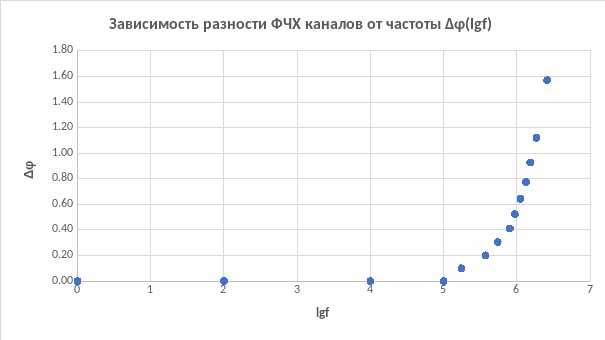

Рис. 4 График зависимости разности ФЧХ каналов осциллографа от частоты в логарифмическом масштабе по частоте

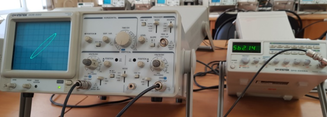

На частоте от 1 Гц до 150 кГц наблюдается прямая – вырожденный эллипс

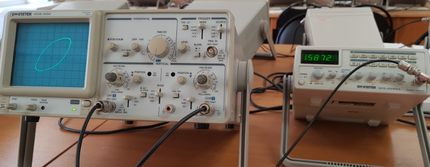

На частоте от 175 кГц до 800 кГц наблюдается постепенно расширяющийся эллипс.
На частоте 800 кГц эллипс вырождается в фигуру, подобную окружности, а потом разворачивается в другую сторону.
2.5 Наблюдение фигур Лиссажу при сложении колебаний во взаимно перпендикулярных направлениях.
Выключим внутреннюю развертку осциллографа. Подадим на вход Х и Y от двух разных генераторов. Амплитуды колебаний и положение ручки V/ДЕЛ выберем такими, чтобы фигура заняла большую часть экрана. Установим частоту
1кГц. Получим 4 осциллограммы для отношения
/ 1:1, 2:1, 3:1, 3:2. Фотографии полученных осциллограмм приведены на рисунках ниже.

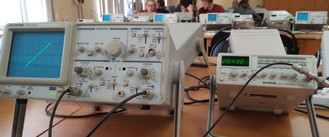

Рис. 5.1. Фигура Лиссажу, отношение частот / 1:1

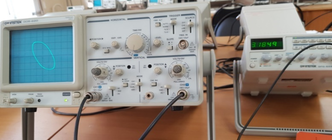

Рис. 5.2. Фигура Лиссажу, отношение частот / 2:1

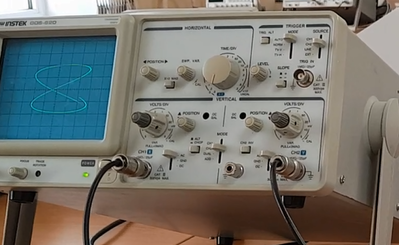

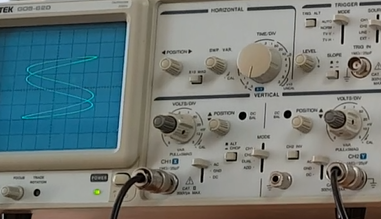

Рис. 5.2. Фигура Лиссажу, отношение частот / 3:1
Рис. 5.2. Фигура Лиссажу, отношение частот / 3:2
Вывод.
Проведя данную лабораторную работу, мы изучили устройство осциллографа, исследовали АЧХ и ФЧХ каналов, нашли отношение интенсивностей сигналов, выразив отношение максимальной и минимальной амплитуд в децибеллах (
), и поняли, как можно найти отношение частот / в зависимости от полученной фигуры Лиссажу.
