Текст из файла (страница 53)

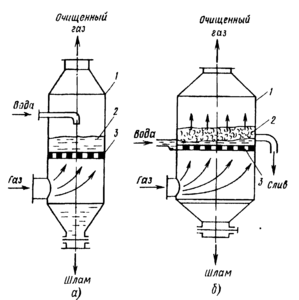

Рис. 6. 10. Схема барботажно-пенного пылеуловителя с провальной (а) и переливной (б) решетками

Рис. 6.11. Схема фильтрующего элемента низкоскоростного туманоуловителя

Для очистки воздуха от туманов кислот, щелочей, масел и других жидкостей используют волокнистые фильтры–туманоуловители. Принцип их действия основан на осаждении капель на поверхности пор с последующим отеканием жидкости по волокнам в нижнюю часть туманоуловителя. Осаждение капель жидкости происходит под действием броуновской диффузии или инерционного механизма отделения частиц загрязнителя от газовой фазы на фильтроэлементах в зависимости от скорости фильтрации Wф. Туманоуловители делят на низкоскоростные (Wф≤0,15м/с), в которых преобладает механизм диффузного осаждения капель, и высокоскоростные (Wф = 2...2,5 м/с), где осаждение происходит главным образом под воздействием инерционных сил.

Фильтрующий элемент низкоскоростного туманоуловителя показан на рис 6.11. В пространство между двумя цилиндрами 3, изготовленными из сеток помещают волокнистый фильтроэлемент 4, который крепится с помощью фланца 2 к корпусу туманоуловителя 1. Жидкость осевшая на фильтроэлементе; стекает на нижний фланец 5 и через трубку гидрозатвора 6 и стакан 7 сливается из фильтра. Волокнистые низкоскоростные туманоуловители обеспечивают высокую эффективность очистки газа (до 0,999) от частиц размером менее 3 мкм и полностью улавливают частицы большего размера. Волокнистые слои

Рис 612 Схема высокоскоростного туманоуловителя

формируются из стекловолокна диаметром 7...40 мкм. Толщина слоя составляет 5...15 см, гидравлическое сопротивление сухих фильтроэлементов –200...1000 Па.

Высокоскоростные туманоуловители имеют меньшие размеры и обеспечивают эффективность очистки, равную 0,9...0,98 при Δр= 1500...2000 Па, от тумана с частицами менее 3 мкм. В качестве фильтрующей набивки в таких туманоуловителях используют войлоки из полипропиленовых волокон, которые успешно работают в среде разбавленных и концентрированных кислот и щелочей.

В тех случаях, когда диаметры капель тумана составляют 0,6...0,7 мкм и менее, для достижения приемлемой эффективности очистки приходится увеличивать скорость фильтрации до 4,5...5 м/с, что приводит к заметному брызгоуносу с выходной стороны фильтроэлемента (брыз-гоунос обычно возникает при скоростях 1,7...2,5 м/с). Значительно уменьшить брызгоунос можно применением брызгоуловителей в конструкции туманоуловителя. Для улавливания жидких частиц размером более 5 мкм применяют брызгоуловители из пакетов сеток, где захват частиц жидкости происходит за счет эффектов касания и инерционных сил. Скорость фильтрации в брызгоуловителях не должна превышать 6 м/с.

На рис. 6. 12. показана схема высокоскоростного волокнистого туманоуловителя с цилиндрическим фильтрующим элементом 3, который представляет собой перфорированный барабан с глухой крышкой. В барабане установлен грубоволокнистый войлок 2 толщиной 3...5 мм. Вокруг барабана по его внешней стороне расположен брызгоуловитель, 1 представляющий собой набор перфорированных плоских и гофрированных слоев винипластовых лент. Брызгоуловитель и фильтроэлемент нижней частью установлены в слой жидкости.

Для очистки аспирационного воздуха ванн хромирования, содержащего туман и брызги хромовой и серной кислот, применяют волокнистые фильтры типа ФВГ-Т. В корпусе размещена кассета с фильтрующим материалом–иглопробивным войлоком, состоящим из волокон диаметром 70 мкм, толщиной слоя 4. .5 мм.

Метод абсорбции –очистка газовых выбросов от газов и паров – основан на поглощении последних жидкостью. Для этого используют абсорберы. Решающим условием для применения метода абсорбции является растворимость паров или газов в абсорбенте. Так, для удаления из технологических выбросов аммиака, хлоро- или фтороводорода целесообразно применять в качестве абсорбента воду. Для высокоэффективного протекания процесса абсорбции необходимы специальные конструктивные решения. Они реализуются в виде насадочных башен (рис. 6.13), форсуночных барботажно-пенных и других скрубберов. Описание процесса очистки и расчет аппаратов приведены в работе [6.11].

Р и с . 6.13. Схема насадочной башни:

1 – насадка; 2 – разбрызгиватель

Работа хемосорберов основана на поглощении газов и паров жидкими или твердыми поглотителями с образованием малорастворимых или малолетучих химических соединений. Основными аппаратами для реализации процесса являются насадочные башни, барботажно-пенные аппараты, скрубберы Вентури и т. п. Хемосорбция –один из распространенных методов очистки отходящих газов от оксидов азота и паров кислот. Эффективность очистки от оксидов азота составляет 0,17...0,86 и от паров кислот– 0,95.

Метод адсорбции основан на способности некоторых тонкодисперсных твердых тел селективно извлекать и концентрировать на своей поверхности отдельные компоненты газовой смеси. Для этого метода используют адсорбенты. В качестве адсорбентов, или поглотителей, применяют вещества, имеющие большую площадь поверхности на единицу массы. Так, удельная поверхность активированных углей достигает 10⁵...10⁶ м²/кг. Их применяют для очистки газов от органических паров, удаления неприятных запахов и газообразных примесей, содержащихся в незначительных количествах в промышленных выбросах, а также летучих растворителей и целого ряда других газов. В качестве адсорбентов применяют также простые и комплексные оксиды (активированный глинозем, силикагель, активированный оксид алюминия, синтетические цеолиты или молекулярные сита), которые обладают большей селективной способностью, чем активированные угли.

Конструктивно адсорберы выполняют в виде емкостей, заполненных пористым адсорбентом, через который фильтруется поток очищаемого газа. Адсорберы применяют для очистки воздуха от паров растворителей, эфира, ацетона, различных углеводородов и т. п.

Адсорберы нашли широкое применение в респираторах и противогазах. Патроны с адсорбентом следует использовать строго в соответствии с условием эксплуатации, указанным в паспорте респиратора или противогаза. Так, фильтрующий противогазовый респиратор РПГ-67 (ГОСТ 12.4.004–74) следует использовать в соответствии с рекомендациями, приведенными в табл. 6.2 и 6.3.

Таблица 6.2. Марки патронов респираторов РПГ-67

Таблица 6.3. Условия применения респираторов РПГ-67

Для очистки газов от паров растворителей с концентрацией более 0,3 г/м³ НИИОГАЗом разработан типовой ряд адсорберов АВКФ с производительностью по очищаемому газу 10, 20, 40 и 80 тыс. м^3/к4.

Термическая нейтрализация основана на способности горючих газов и паров, входящих в состав вентиляционных или технологических выбросов, сгорать с образованием менее токсичных веществ. Для этого метода используют нейтрализаторы. Различают три схемы термической нейтрализации: прямое сжигание; термическое окисление; каталитическое дожигание.

Прямое сжигание используют в тех случаях, когда очищаемые газы обладают значительной энергией, достаточной для поддержания горения. Примером такого процесса является факельное сжигание горючих отходов. Так нейтрализуют циановодород в вертикально направленных факелах на нефтехимических заводах. Разработаны схемы камерного сжигания отходов. Такие дожигатели можно использовать для нейтрализации паров токсичных горючих или окислителей при их сдувах из емкостей.

Т

Рис. 6.14. Схема установки для термического окисления: 1–входной патрубок; 2–теплообменник; 3 – горелка; 4 – камера; 5 – выходной патрубок

ермическое окисление находит применение в тех случаях, когда очищаемые газы имеют высокую температуру, но не содержат достаточно кислорода или когда концентрация горючих веществ незначительна и недостаточна для поддержания пламени.

В первом случае процесс термического окисления проводят в камере с подачей свежего воздуха (дожигание оксида углерода и углеводородов), а во втором – при подаче дополнительно природного газа. Схема устройства для термического окисления выбросов показана на рис. 6.14.

Каталитическое дожигание используют для превращения токсичных компонентов, содержащихся в отходящих газах, в нетоксичные или менее токсичные путем их контакта с катализаторами. Для реализации процесса необходимо кроме катализаторов поддержание таких параметров газового потока, как температура и скорость газов.

В качестве катализаторов используют платину, палладий, медь и др. Температуры начала каталитических реакций газов и паров изменяются в широких пределах–200...400°С. Объемные скорости процесса каталитического дожигания обычно устанавливают в пределах 2000...6000 ч^-1 (объемная скорость–отношение скорости движения газов к объему катализаторной массы).

Каталитические нейтрализаторы применяют для обезвреживания оксида углерода, летучих углеводородов, растворителей, отработавших газов и т. п.

Термокаталитические реакторы с электроподогревом типа ТКРВ разработаны Дзержинским филиалом НИИОГАЗа. Они предназначены для очистки газовых выбросов сушильных камер окрасочных линий от органических веществ и других технологических производств.

Каталитическая нейтрализация отработавших газов ДВС на поверхности твердого катализатора происходит за счет химических превращений (реакции окисления или восстановления), в результате которых образуются безвредные или менее вредные для окружающей среды и здоровья человека соединения. Устройство и расчет нейтрализаторов отработавших газов ДВС даны в |6.9].

Оборудование, применяемое для очистки выбросов в машиностроении и приборостроении, приведено в приложении 1.

Для высокоэффективной очистки выбросов необходимо применять аппараты многоступенчатой очистки. В этом случае очищаемые газы последовательно проходят несколько автономных аппаратов очистки или один агрегат, включающий несколько ступеней очистки. В системе последовательно соединенных аппаратов общая эффективность очистки η= 1-(1-η₁)(1–η₂)...(1-η_n),где η₁, η₂,..., η_n–эффективность очистки 1, 2 и n-_го аппаратов.

Такие решения находят применение при высокоэффективной очистке газов от твердых примесей; при одновременной очистке от твердых и газообразных примесей; при очистке от твердых примесей и капельной жидкости и т. п. Многоступенчатую очистку широко применяют в системах очистки воздуха с его последующим возвратом в помещение (см. рис. 6.2, а).

Производство и применение очистного оборудования. Перечень газо-и туманоочистного оборудования, разработанного НИИОГАЗом, приведен в табл. 6.4.

Таблица 64. Очистное оборудование НИИОГАЗа

Конъюнктуру спроса и использования пылегазоочистного оборудования в различных отраслях промышленности можно проследить на примере рынка США. Расходы (млн. долл.) компаний США на защиту атмосферного воздуха в отдельных отраслях промышленности составили:

Для оценки конъюнктурного спроса на различные виды газопылеочистного оборудования целесообразно ознакомиться с масштабами его производства в США в 1986 г :

6.3. СОСТАВ И РАСЧЕТ ВЫПУСКОВ СТОЧНЫХ ВОД В ВОДОЕМЫ

В машиностроении источниками загрязнений сточных вод являются производственные, бытовые и поверхностные стоки.
