Работа 4.3.2 YDC-924 Дифракция на ультразвуковой волне
Лабораторная работа 4.3.2
Дифракция на ультразвуковой волне в жидкости
Цель работы: Изучение дифракции света на синусоидальной акустической решетке и наблюдение фазовой решетки методом темного поля.
В работе используются: оптическая скамья, осветитель, два длиннофокусных объектива, кювета с жидкостью, кварцевый излучатель с микрометрическим винтом, генератор ультразвуковой частоты, линза, вертикальная нить на рейтере, микроскоп.

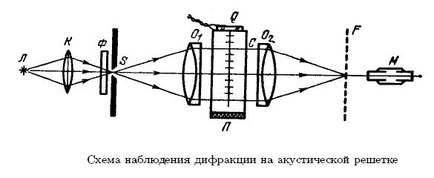

С
хема установки:
Теоретическая часть:
Изменение показателя преломления жидкости:
где
– волновое число для УЗ-волны.
Условие чистой фазовой решетки:
где
– толщина слоя жидкости.
Условие максимумов в дифракционной картине:
Расстояние от центрального до m-ого максимумов:
Скорость распространения волны при известной частоте кварцевого излучателя:
Ход работы:
-
Настроим установку при зеленном фильтре. Получим четкую дифракционную картину. Заменим светофильтр на красный и добьемся оптимальных условий наблюдения дифракционных полос.
-
Перемещая излучатель с помощью микрометрического винта, оценим по порядку величины длину ультразвуковой волны.
Изменение положения излучателя :
Частота излучателя:
Скорость звука в воде:
-
Теперь измерим положение
![]()
шести-семи дифракционных максимумов для различных значений частот:
шести-семи дифракционных максимумов для различных значений частот:
| N | 1,18037 | 1,21541 | 1,28599 | 1,26284 | 1,10973 |
| 3 | 87 | 85 | 96 | 92 | 81 |
| 2 | 52 | 51 | 56 | 50 | 46 |
| 1 | 15 | 9 | 15 | 14 | 12 |
| 0 | -22 | -26 | -26 | -29 | -28 |
| -1 | -57 | -62 | -65 | -70 | -63 |
| -2 | -99 | -103 | -113 | -114 | -98 |
| -3 | -139 | -142 | -157 | -139 |

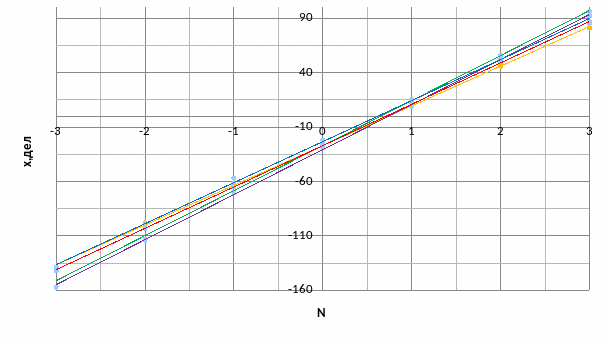

Изобразим полученные данные данные на графике зависимости
, для частот 1,10973 1,18037 1,21541 1,26284 1,28599:
-
По графику определим следующие величины :
|
|
|
|
|
|
|
| 1,10973 | 36,53 | 0,38 |
|
| 0,06 |
| 1,18037 | 37,57 | 0,48 |
|
| 0,07 |
| 1,21541 | 37,85 | 0,39 |
|
| 0,07 |
| 1,26284 | 41,39 | 0,46 |
| 1,46 | 0,06 |
| 1,28599 | 41,40 | 0,59 |
| 1,48 | 0,06 |
,дел
,дел
-
Среднее значение скорости распространения волны в воде:
Средняя квадратическая погрешность среднего арифметического и погрешность значения :
Итоговый ответ :
2
